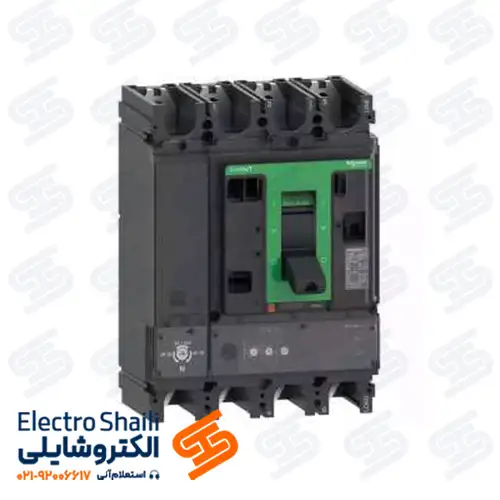

کلید اتوماتیک 125 آمپر چهار پل قابل تنظیم اشنایدر، با کدهایی نظیر C16H4TM125، LV430681، C16N4TM125، LV430851، LV430651، C16F4TM125، C16F6TM125، C16B4TM125 و LV430321، به عنوان یکی از قابل اعتمادترین تجهیزات حفاظتی در رده کلیدهای حرارتی مغناطیسی قابل تنظیم شناخته می شوند.
این کلید اتوماتیک اشنایدر برای تامین ایمنی کامل مدارهای برق سه فاز به همراه خط نول طراحی شده اند و با جریان نامی 125 آمپر، پوشش جامعی از نیازهای حفاظتی را فراهم می کنند.
ساختار این تجهیزات بر پایه مکانیزم حرارتی مغناطیسی قابل تنظیم طراحی شده است. به گونه ای که در برابر اضافه بارهای طولانی‌مدت (با تنظیم جریان حرارتی معمولا در بازه 0.7 تا 1 برابر In) و اتصال کوتاه های ناگهانی (با تنظیم جریان مغناطیسی معمولا در بازه 5 تا 10 برابر In)، واکنشی دقیق و سریع دارند.
وجود چهار پل در ساختار عملکردی کلید، حفاظت کامل از فازها و نول را ممکن می سازد. این موضوع در محیط هایی با بار نامتعادل یا استفاده از تجهیزات حساس الکترونیکی اهمیت ویژه ای دارد.
کلیدهای فوق با طراحی مکانیکی مقاوم و بدنه فیکس، قابلیت نصب بر روی ریل یا صفحه تابلو را دارند و با قدرت قطع متنوع از 25 تا 70 کیلوآمپر، برای شرایط کاری مختلف از پروژه های سبک ساختمانی تا مدارهای سنگین صنعتی مناسب اند.
تطابق کامل با استاندارد بین المللی IEC 60947-2، پشتیبانی از تجهیزات جانبی کنترلی مانند شنت تریپ، آندرولتاز و کنتاکت کمکی، و بهره برداری آسان توسط تکنسین ها و مهندسان، این مدل ها را به انتخابی فنی، تخصصی و در عین حال اقتصادی برای استفاده در تابلوهای اصلی و فرعی تبدیل کرده است.
در طراحی دقیق سامانه های حفاظتی با جریان های بالا، بررسی کلید اتوماتیک 100 آمپر چهار پل قابل تنظیم اشنایدر می تواند مبنایی فنی برای تطبیق بهتر تجهیزات با الزامات بهره برداری و حفاظت شبکه فراهم آورد.
جدول مشخصات کلید اتوماتیک 125 آمپر چهار پل قابل تنظیم اشنایدر
| مشخصه | مقدار |
| جریان نامی | 125 آمپر |
| تعداد پل | چهار پل |
| ولتاژ کاری | تا 690 ولت AC |
| قدرت قطع | 25kA تا 70kA (بسته به کد فنی) |
| نوع حفاظت | حرارتی-مغناطیسی قابل تنظیم |
| قابلیت تنظیم حرارتی | دارد (معمولاً 0.7 تا 1×In) |
| قابلیت تنظیم مغناطیسی | دارد (معمولاً 5 تا 10×In) |
| نوع نصب | فیکس (روی ریل یا صفحه تابلو) |
| پشتیبانی از تجهیزات جانبی | شنت تریپ، آندر ولتاژ، کنتاکت کمکی |
| استاندارد ساخت | IEC 60947-2 |
| دمای کاری مجاز | -25 تا +70 درجه سانتی گراد |
ویژگی های کلید اتوماتیک 125 آمپر چهار پل قابل تنظیم اشنایدر
کلید اتوماتیک 125A اشنایدر با طراحی مهندسی شده، قابلیت تنظیم جریان تریپ، و پشتیبانی از چهار پل حفاظتی، برای حفاظت موثر در مدارهای توزیع سه فاز و نول بهینه سازی شده اند. پیشرفته بودن در عین سادگی در نصب و تنظیم، آن ها را به انتخابی مطمئن برای انواع پروژه های صنعتی و تاسیساتی تبدیل کرده است.
- دارای حفاظت حرارتی مغناطیسی قابل تنظیم برای کنترل دقیق
- طراحی چهار پل جهت حفاظت هم زمان از سه فاز و نول
- قدرت قطع متنوع (25kA تا 70kA) متناسب با نیاز پروژه
- سازگاری کامل با ولتاژهای کاری تا 690V
- طراحی فیکس برای نصب آسان در تابلوهای برق
- قابلیت اتصال تجهیزات جانبی مانند شنت تریپ و کنتاکت کمکی
- رعایت استاندارد بین المللی IEC 60947-2
کاربردهای کلید اتوماتیک 125 آمپر قابل تنظیم اشنایدر
این کلیدهای قابل تنظیم برای پروژه هایی طراحی شده اند که نیاز به کنترل دقیق جریان، حفاظت چندمرحله ای و پایداری بالا در برابر اختلالات شبکه دارند. حضور پل چهارم، امکان استفاده ایمن در مدارهایی با بار نامتقارن یا دارای مصرف کننده های حساس را فراهم می کند.
- تابلوهای اصلی و فرعی برق صنعتی و ساختمانی
- سیستم های تغذیه تجهیزات CNC و موتورها
- تابلوهای برق مراکز داده و سرورها
- تابلوهای ژنراتور و UPS
- سیستم های HVAC، چیلرها و کمپرسورها
- پروژه های زیرساختی و انبوه سازی با مصرف متغیر
مزایای کلید اتوماتیک 125 آمپر چهار پل اشنایدر
کلیدهای چهار پل قابل تنظیم 125 آمپر اشنایدر با حذف نیاز به تجهیزات محافظ نول جداگانه، افزایش ایمنی و کاهش پیچیدگی طراحی تابلو را رقم می زنند. همچنین قابلیت تنظیم، مدیریت بهینه بار و صرفه جویی در زمان بهره برداری را فراهم می آورد.
- افزایش ایمنی در پروژه های سه فاز نول دار
- کاهش هزینه ها با حذف نیاز به تجهیزات جانبی اضافی
- قابلیت تطبیق با نیازهای پروژه های خاص با تنظیم جریان تریپ
- نصب آسان و بهره برداری سریع حتی در فضاهای محدود
- عمر کاری طولانی و مقاومت در برابر حرارت و رطوبت
- کاهش خاموشی های ناخواسته با عملکرد دقیق حفاظتی
عملکرد حفاظتی کلید اتوماتیک 125 آمپر قابل تنظیم اشنایدر
تمامی مدل های ذکرشده از حفاظت ترکیبی حرارتی مغناطیسی قابل تنظیم بهره می برند. بخش حرارتی برای محافظت در برابر اضافه بارهای طولانی مدت و بخش مغناطیسی برای قطع سریع جریان در صورت اتصال کوتاه ناگهانی عمل می کند. تنظیم جریان تریپ این کلیدها به کاربر امکان می دهد تا عملکرد حفاظتی را متناسب با نوع بار و حساسیت مدار تنظیم کند.
جدول مقایسه سری های کلید اتوماتیک 125 آمپر حرارتی مغناطیسی اشنایدر
| کد فنی | قدرت قطع (kA) | نوع تیپ | قابلیت تنظیم | قیمت حدودی (تومان) |
| C16H4TM125 | 70 | 4D | دارد | 5,200,000 – 5,600,000 |
| LV430681 | 70 | 3D | دارد | 5,100,000 – 5,500,000 |
| C16N4TM125 | 50 | 4D | دارد | 4,800,000 – 5,200,000 |
| LV430851 | 50 | 3D | دارد | 4,700,000 – 5,100,000 |
| LV430651 | 36 | 4D | دارد | 4,300,000 – 4,800,000 |
| C16F4TM125 | 36 | 4D | دارد | 4,200,000 – 4,700,000 |
| C16F6TM125 | 36 | 3D | دارد | 4,100,000 – 4,600,000 |
| C16B4TM125 | 25 | 4D | دارد | 3,800,000 – 4,300,000 |
| LV430321 | 25 | 3D | دارد | 3,700,000 – 4,200,000 |
قیمت کلید اتوماتیک 125 آمپر چهار پل قابل تنظیم اشنایدر
با توجه به نوسانات نرخ ارز، برای دریافت قیمت به روز ککلید اتوماتیک 125 آمپر چهار پل قابل تنظیم اشنایدر با کارشناسان فروش ماتماس بگیرید یا از فرم استعلام قیمت در سایت استفاده نمایید. الکتروشایلی نمایندگی فروش محصولات اشنایدر در ایران است و امکان ارائه پیش فاکتور و مشاوره فنی تخصصی نیز فراهم است.
