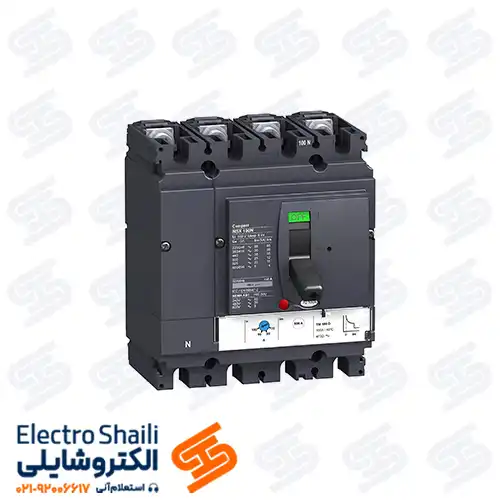

کلید اتوماتیک 50 آمپر چهار پل قابل تنظیم اشنایدر، برای پاسخ گویی به نیازهای حفاظتی در شبکه های الکتریکی حساس طراحی شده است.
جایی که قطع کامل تمام فازها به همراه نول در شرایط خطا، برای حفظ ایمنی و پایداری سیستم ضروری است.
این کلید اتوماتیک اشنایدر با بهره گیری از مکانیزم حفاظتی ترکیبی (حرارتی برای اضافه بار و مغناطیسی برای اتصال کوتاه)، عملکردی دقیق و قابل اطمینان ارائه می دهد.
قابلیت تنظیم جریان تریپ، این امکان را فراهم می کند که کلید متناسب با شرایط خاص پروژه پیکربندی شود، به ویژه در محیط هایی با تغییرات بار یا تجهیزات حساس.
چهار پل بودن دستگاه، آن را برای تابلوهایی با سیستم های توزیع TT و TN-S ایده آل می سازد.
ترکیب طراحی فشرده، قدرت قطع بالا و پشتیبانی از تجهیزات جانبی حفاظتی، این مدل را به انتخابی هوشمندانه برای مهندسان برق، طراحان تابلو و مجریان پروژه های صنعتی و ساختمانی تبدیل کرده است.
در صورتی که طراحی شبکه برق مستلزم عبور جریان نامی بالاتر باشد، به کارگیری کلید اتوماتیک ۱۰۰ آمپر چهار پل قابل تنظیم اشنایدر با ساختار حفاظتی مشابه و ظرفیت عملکردی ارتقا یافته، راه حلی مهندسی شده برای افزایش ضریب اطمینان عملکرد، حفظ تداوم سرویس دهی و ارتقای سطح ایمنی الکتریکی در سامانه های فشار ضعیف به شمار می رود.
جدول مشخصات کلید اتوماتیک 50 آمپر چهار پل قابل تنظیم اشنایدر
| مشخصه فنی | مقدار / توضیحات |
| جریان نامی (In) | ۵۰ آمپر |
| تعداد پل | ۴ پل (Four Pole) |
| نوع کلید | قابل تنظیم (Adjustable) |
| نوع حفاظت | حرارتی-مغناطیسی (TMD) |
| قدرت قطع (Icu) | از ۲۵kA تا ۷۰kA بسته به مدل |
| ولتاژ کاری (Ue) | تا 690 ولت AC |
| مکانیزم قطع | دستی با عملکرد سریع |
| کلاس عملکرد | Class A (پاسخ سریع در برابر خطا) |
| استاندارد ساخت | IEC 60947-2 |
| نوع نصب | ریلی یا پیچ کردنی در تابلو برق |
| سازگاری با تجهیزات جانبی | شنت تریپ، آندر ولتاژ، رله کمکی، نشانگر خطا |
| برند | Schneider Electric |
| کشور سازنده | فرانسه / چین (بسته به سری) |
ویژگی های کلید اتوماتیک 50 آمپر قابل تنظیم اشنایدر
ویژگی این کلید اتوماتیک 50A با تمرکز بر ایمنی چهار سیمه، انعطاف پذیری در تنظیم حفاظت، و پشتیبانی از تجهیزات جانبی پیشرفته انجام شده است. به طوری که علاوه بر عملکرد دقیق، نصب آسان و هماهنگی با استانداردهای بین المللی را نیز فراهم می کند.
- قطع هم زمان سه فاز و نول برای افزایش سطح ایمنی در شبکه های TT و TN
- قابلیت تنظیم دقیق حفاظت حرارتی و مغناطیسی متناسب با شرایط بار
- سازگاری کامل با شنت تریپ، آندر ولتاژ، رله کمکی و ماژول تشخیص خطا
- قدرت قطع متنوع از ۲۵ تا ۷۰ کیلوآمپر متناسب با مدل انتخابی
- طراحی فشرده برای بهینه سازی فضای داخلی تابلو
- مکانیزم قطع سریع و واکنش پذیر در برابر خطاهای الکتریکی
- استاندارد ساخت مطابق IEC 60947-2
کاربردهای کلید اتوماتیک 50 آمپر چهار پل اشنایدر
کلید اتوماتیک اشنایدر در موقعیت هایی کاربرد دارد که در آن ها حفاظت جامع، پایداری عملکرد، و انعطاف در پیکربندی حفاظتی اهمیت بالایی دارد. همین خصوصیات آن را برای طیف وسیعی از کاربردهای حرفه ای مناسب می سازد.
- تابلوهای توزیع اصلی با بارهای متغیر و نوسانی
- پروژه های ساختمانی با نیاز به حفاظت نول در کنار فازها
- مراکز پردازش داده، تجهیزات پزشکی و سیستم های حساس
- مدارهای فشار ضعیف در صنایع کوچک و متوسط
- پروژه های زیرساختی با سیستم توزیع چهار سیمه (TT یا TN-S)
- موتورخانه ها، تابلوهای روشنایی و مدارات تغذیه اضطراری
مزایای کلید اتوماتیک 50 آمپر چهار پل قابل تنظیم اشنایدر
آنچه این کلید اتوماتیک 50 آمپر را از دیگر محصولات متمایز می سازد، ترکیب عملکرد هوشمند حفاظتی با طراحی مهندسی شده برای کاهش هزینه، افزایش ایمنی و ساده سازی فرایند نصب و پیکربندی است.
- تامین حفاظت کامل برای مدارهای دارای نول فعال
- کاهش هزینه های تعمیرات با پیشگیری از آسیب های ناشی از خطا
- طول عمر بالا و پایداری عملکرد در شرایط محیطی متغیر
- نصب سریع و آسان در تابلوهای فشرده
- قابلیت انتخاب از میان مدل هایی با قدرت قطع متنوع متناسب با پروژه
- امکان یکپارچه سازی با سیستم های مانیتورینگ و حفاظت پیشرفته
- ارتقای ایمنی در پروژه های حیاتی و مراکز حساس
عملکرد تریپ کلید اتوماتیک 50 آمپر قابل تنظیم اشنایدر
در کلیدهای اتوماتیک مجهز به سیستم تریپ حرارتی مغناطیسی، حفاظت الکتریکی مدار از طریق دو مکانیزم مستقل اما مکمل صورت می گیرد. بخش حرارتی از یک نوار بی متال تشکیل شده که نسبت به دمای ناشی از عبور جریان اضافی حساس است. زمانی که جریان عبوری از مقدار نامی بیشتر شده و اضافه بار به وجود آید، نوار بی متال به تدریج گرم می شود و پس از رسیدن به دمای بحرانی (آستانه تعریف شده)، با تغییر شکل مکانیکی، مکانیزم قطع مدار را فعال می سازد. این واکنش به صورت زمان دار انجام شده و از آسیب های ناشی از گرم شدن بیش از حد کابل ها و تجهیزات جلوگیری می کند.
در مقابل، واحد مغناطیسی برای حفاظت لحظه ای طراحی شده و عملکرد آن مبتنی بر واکنش سریع به جریان های بسیار بالا مانند اتصال کوتاه است. در صورت وقوع چنین جریان هایی، سیم پیچ مغناطیسی با ایجاد میدان مغناطیسی شدید، فورا هسته فنری مکانیزم قطع را فعال کرده و جریان را در کسری از ثانیه متوقف می کند.
در کلیدهای چهار پل قابل تنظیم، این عملکرد حفاظتی به گونه ای طراحی شده که هر چهار پل (سه فاز + نول) به طور هم زمان تحت حفاظت قرار گیرند. این موضوع به ویژه در شبکه های TT و TN-S که در آن ها حفاظت از نول نیز حیاتی است، نقش بسزایی در افزایش ایمنی سیستم ایفا می کند. این ترکیب دوگانه نه تنها از نظر فنی دقیق و واکنش پذیر است، بلکه موجب افزایش ضریب ایمنی، جلوگیری از صدمه به تجهیزات و افزایش طول عمر شبکه توزیع می شود.
جدول مقایسه سری های کلید اتوماتیک 50 آمپر چهار پل حرارتی اشنایدر
| کد مدل | نوع تریپ | قابل تنظیم | قدرت قطع (Icu) | قیمت تقریبی (تومان) |
| C10H4TM050 | TMD | بله | 70kA | ۹٬۳۰۰٬۰۰۰ |
| LV429683 | TMD (3D) | بله | 70kA | ۹٬۰۰۰٬۰۰۰ |
| C10N4TM050 | TMD | بله | 50kA | ۸٬۴۰۰٬۰۰۰ |
| LV429853 | TMD (3D) | بله | 50kA | ۸٬۳۰۰٬۰۰۰ |
| C10F4TM050 / LV429653 | TMD | بله | 36kA | ۷٬۹۰۰٬۰۰۰ |
| C10F6TM050 | TMD (3D) | بله | 36kA | ۷٬۷۰۰٬۰۰۰ |
| C10B4TM050 | TMD | بله | 25kA | ۶٬۹۰۰٬۰۰۰ |
| LV429563 | TMD (3D) | بله | 25kA | ۶٬۸۵۰٬۰۰۰ |
قیمت کلید اتوماتیک ۵۰ آمپر چهار پل قابل تنظیم اشنایدر
با توجه به نوسانات بازار و تفاوت در مدل ها و قدرت قطع، قیمت کلیدهای اتوماتیک ۵۰ آمپر چهار پل اشنایدر متغیر است. برای دریافت قیمت به روز، مشاوره فنی رایگان و ثبت سفارش، با کارشناسان فروش ما تماس بگیرید. ما اصالت کالا، تحویل سریع و پشتیبانی تخصصی را تضمین می کنیم.
الکتروشایلی نماینده محصولات اشنایدر الکتریک در ایران است و تمامی محصولات را با تضمین اصالت، قیمت رقابتی و مشاوره تخصصی ارائه می دهد.
