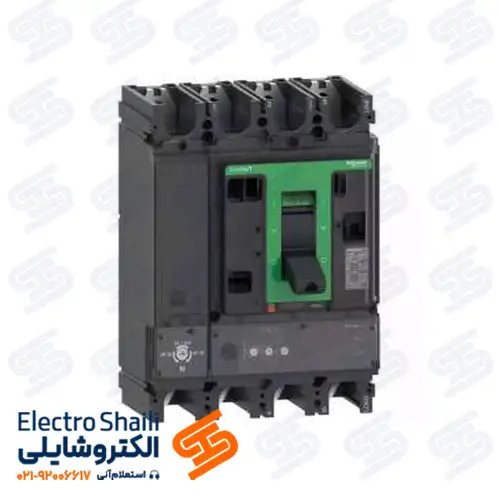

کلید اتوماتیک 32 آمپر چهار پل قابل تنظیم اشنایدر

کلید اتوماتیک اشنایدر
دسته بندی محصول

کلید اتوماتیک

تعداد پل (فاز)

چهار پل

کشور سازنده

فرانسه

برند

اشنایدر الکتریک

قدرت قطع

25KA, 50KA, 36KA, 70KA

رنج جریان

32 آمپر

سری

C10B4TM032, C10F4TM032, C10F6TM032, C10H4TM032, C10N4TM032, LV429565, LV429575, LV429655, LV429685, LV429855

نوع تریپ

حرارتی-مغناطیسی

نوع حفاظت

قابل تنظیم

نوع نصب

فیکس

10,500,000 تومان

کلید اتوماتیک 32 آمپر چهار پل قابل تنظیم اشنایدر، با بهره‌ گیری از تریپ یونیت حرارتی مغناطیسی (TM-D یا TMD)، یک راه‌ حل پیشرفته و قابل اطمینان برای حفاظت از مدارهای چهار سیمه در برابر خطاهای ناشی از اضافه‌ بار و اتصال کوتاه محسوب می‌ شود. این کلید، با طراحی کامپکت، توان قطع بالا و امکان تنظیم جریان تریپ، پاسخگوی نیازهای حفاظتی در تابلوهای برق صنعتی، زیرساختی و پروژه‌ های تاسیساتی مدرن است.

کلید اتوماتیک 32 آمپر چهار پل قابل تنظیم اشنایدر، یکی از پیشرفته ترین تجهیزات حفاظتی سری NSX100 است که برای کنترل و محافظت دقیق مدارهای فشار ضعیف طراحی شده است.

این کلید اتوماتیک اشنایدر با بهره گیری از تریپ یونیت های قابل تنظیم TM-D یا TMD، امکان تنظیم جریان تریپ حرارتی متناسب با شرایط بار را فراهم می سازد و از طریق مکانیزم مغناطیسی، در برابر اتصال کوتاه های ناگهانی واکنش فوری نشان می دهد.

چهار پل بودن این کلید به معنای پوشش کامل سه فاز به علاوه نول است که آن را برای مدارهای چهار سیمه بسیار مناسب می کند. قدرت قطع متنوع در مدل های مختلف (از ۲۵kA تا ۷۰kA) به کاربر این امکان را می دهد که بر اساس سطح خطای احتمالی شبکه، گزینه ای مناسب و مطمئن را انتخاب کند.

از دیگر ویژگی های کلیدی این محصول می توان به طراحی فشرده برای صرفه جویی در فضا، قابلیت نصب تجهیزات جانبی مانند شنت، آندر ولتاژ و کنتاکت کمکی، و پایداری بالا در شرایط محیطی مختلف اشاره کرد.

این کلیدها به طور گسترده در تابلوهای برق صنعتی، موتورخانه ها، مراکز داده، سیستم های روشنایی و تجهیزات تهویه مورد استفاده قرار می گیرند.

در فرایند انتخاب تجهیزات حفاظتی، بررسی کلید اتوماتیک 25 آمپر سه پل قابل تنظیم اشنایدر می‌ تواند چشم‌ انداز جامعی برای تطبیق بهتر با نیازهای جریان و بهینه‌ سازی عملکرد سیستم‌ های توزیع برق فراهم آورد.

جدول مشخصات کلید اتوماتیک 32 آمپر چهار پل قابل تنظیم اشنایدر

مشخصه فنیمقدار
جریان نامی۳۲ آمپر
تعداد پلچهار پل
نوع حفاظتحرارتی-مغناطیسی قابل تنظیم (TM-D / TMD)
قابلیت تنظیمدارد
قدرت قطع۲۵kA تا ۷۰kA @ 415V
ولتاژ نامیتا ۴۱۵ ولت AC
نوع نصبریلی یا پیچ کاری داخل تابلو
برندSchneider Electric
استاندارد ساختIEC 60947-2

ویژگی های کلید اتوماتیک 32 آمپر چهار پل قابل تنظیم اشنایدر

ویژگی کلیدهای اتوماتیک ۳۲ آمپر چهار پل با تریپ یونیت حرارتی مغناطیسی (TM-D یا TMD)، به گونه ای طراحی شده اند که با ترکیبی از حفاظت هوشمند، تنظیم پذیری دقیق، و کاربری صنعتی داشته باشند. این کلیدها با برخورداری از چهار پل، امکان محافظت هم زمان از فازها و نول را فراهم می سازند و با قدرت قطع متنوع، در پروژه های با سطوح مختلف اتصال کوتاه قابل استفاده هستند. طراحی کامپکت، مقاومت بالا و سازگاری با تجهیزات جانبی، این محصول را به انتخابی حرفه ای برای مهندسان برق و پیمانکاران تبدیل کرده است.

  • تریپ یونیت قابل تنظیم TM-D یا TMD برای حفاظت دقیق در برابر اضافه بار و اتصال کوتاه
  • قدرت قطع متنوع (۲۵kA تا ۷۰kA) متناسب با نیاز پروژه
  • طراحی فشرده و چهار پل واقعی جهت حفاظت هم زمان فاز و نول
  • قابلیت تنظیم جریان تریپ حرارتی در مدل های TM-D
  • نصب آسان روی ریل یا به صورت پیچ کاری داخل تابلو
  • پشتیبانی از تجهیزات جانبی مانند شنت، آندر ولتاژ و کنتاکت کمکی
  • عملکرد مکانیکی مقاوم و سازگار با شرایط محیطی مختلف

کاربردهای کلید اتوماتیک 32 آمپر چهار پل قابل تنظیم اشنایدر

کلیدهای قابل تنظیم ۳۲ آمپر چهار پل اشنایدر برای پروژه هایی مناسب اند که نیاز به حفاظت مطمئن، انعطاف پذیری در تنظیم جریان و کنترل هم زمان فاز و نول دارند. این کلیدها در محیط هایی با بار متغیر، شبکه های سه فاز با نول و تابلوهای توزیع برق اصلی و فرعی به خوبی عمل می کنند.

  • تابلوهای برق صنعتی، ساختمانی و تجاری با ساختار چهار سیمه
  • حفاظت از مدارهای سه فاز با نول در پروژه های موتوری، تهویه و سرمایش
  • مراکز داده، بیمارستان ها، کارخانجات و زیرساخت های حساس
  • تغذیه خطوط روشنایی و مدارهای تغذیه فرعی
  • تاسیسات صنعتی با نیاز به حفاظت دقیق و هماهنگ با ویژگی های بار
  • پروژه هایی با نیاز به تنظیم جریان و قدرت قطع متناسب با سطح خطای شبکه

مزایای کلید اتوماتیک 32 آمپر چهار پل قابل تنظیم اشنایدر

مزیت استفاده از کلید اتوماتیک ۳۲ آمپر چهار پل قابل تنظیم اشنایدر، ضمن افزایش ایمنی، باعث کاهش هزینه های نگهداری و افزایش انعطاف پذیری در طراحی سیستم برق می شود. این محصول به دلیل قابلیت تنظیم، عملکرد سریع و تطبیق پذیری بالا، برای پروژه های حرفه ای و حساس توصیه می گردد.

  • حفاظت پیشرفته و قابل تنظیم متناسب با نوع مصرف
  • کاهش خطرات ناشی از خطاهای شبکه و اتصال کوتاه
  • تطبیق پذیری بالا با شرایط محیطی و نیاز فنی پروژه
  • نصب آسان و کاهش زمان اجرای پروژه
  • پشتیبانی فنی قوی و کیفیت اثبات شده برند اشنایدر
  • قابلیت انتخاب دقیق قدرت قطع برای پروژه های با حساسیت بالا

عملکرد حرارتی مغناطیسی کلید اتوماتیک 32 آمپر چهار پل قابل تنظیم اشنایدر

مدل های این سری کلید اتوماتیک 32A از سیستم حفاظت دوگانه بهره می برند. در عملکرد حرارتی، عنصر بیمتال با افزایش دمای ناشی از اضافه بار منبسط شده و باعث قطع مدار می شود. در عملکرد مغناطیسی، جریان های شدید اتصال کوتاه با تحریک سریع سیم پیچ داخلی، کلید را فورا قطع می کنند.

مدل های TM-D مانند C10H4TM032، C10N4TM032، C10F4TM032 و C10B4TM032 دارای قابلیت تنظیم جریان تریپ هستند، در حالی که مدل های TMD مانند LV429685، LV429855، LV429655، LV429575 و LV429565 با عملکرد مکانیکی ثابت و ساده، حفاظت مطمئن و بدون نیاز به تنظیم را فراهم می کنند.

جدول مقایسه سری های کلید اتوماتیک 32 آمپر چهار پل قابل تنظیم اشنایدر

کد مدلنوع تریپقابل تنظیمقدرت قطع (Icu)قیمت تقریبی (تومان)
C10H4TM032TM-D (NSX100H – 4D)✅ بله70kA @ 415V۱۰,۵۰۰,۰۰۰
LV429685TMD (NSX100H – 3D)✅ بله70kA @ 415V۱۰,۵۰۰,۰۰۰
C10N4TM032TM-D (NSX100N – 4D)✅ بله50kA @ 415V۹,۵۰۰,۰۰۰
LV429855TMD (NSX100N – 3D)✅ بله50kA @ 415V۹,۵۰۰,۰۰۰
C10F4TM032TM-D (NSX100F – 4D)✅ بله36kA @ 415V۸,۸۰۰,۰۰۰
LV429655TMD (NSX100F – 4D)✅ بله36kA @ 415V۸,۸۰۰,۰۰۰
C10F6TM032TM-D (NSX100F – 3D)✅ بله36kA @ 415V۸,۸۰۰,۰۰۰
C10B4TM032TM-D (NSX100B – 4D)✅ بله25kA @ 415V۷,۵۰۰,۰۰۰
LV429575TMD (NSX100B – 4D)✅ بله25kA @ 415V۷,۵۰۰,۰۰۰
LV429565TMD (NSX100B – 3D)✅ بله25kA @ 415V۷,۵۰۰,۰۰۰

قیمت کلید اتوماتیک 32 آمپر چهار پل قابل تنظیم اشنایدر

با توجه به نوسانات بازار ارز، قیمت های ذکر شده حدودی هستند. برای استعلام قیمت به روز، موجودی و دریافت مشاوره فنی، با کارشناسان فروش ما تماس بگیرید. تضمین اصالت کالا، قیمت رقابتی و خدمات پس از فروش از مزایای همکاری با ماست.

ارسال سریع به سراسر کشور، مشاوره قبل از خرید و خدمات پس از فروش حرفه‌ ای از مزایای خرید از الکتروشایلی است.

دسته بندی محصول

کلید اتوماتیک

تعداد پل (فاز)

چهار پل

کشور سازنده

فرانسه

برند

اشنایدر الکتریک

قدرت قطع

25KA, 50KA, 36KA, 70KA

رنج جریان

32 آمپر

سری

C10B4TM032, C10F4TM032, C10F6TM032, C10H4TM032, C10N4TM032, LV429565, LV429575, LV429655, LV429685, LV429855

نوع تریپ

حرارتی-مغناطیسی

نوع حفاظت

قابل تنظیم

نوع نصب

فیکس
