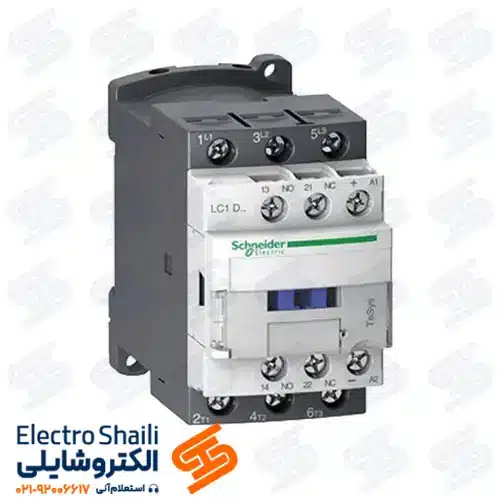

کنتاکتور 38 آمپر اشنایدر، محصولی مهندسی شده برای مدیریت بارهای القایی و مقاومتی تا توان متوسط است.
این کنتاکتور اشنایدر در دو مدل LC1D38M7 (بوبین ۲۲۰ ولت AC) و LC1D38P7 (بوبین ۲۳۰ ولت AC) عرضه می شود و به دلیل استفاده از کنتاکت های با روکش نقره، مکانیزم قوی و بدنه مقاوم، حتی در شرایط سخت صنعتی عملکردی پایدار و مطمئن دارد.
این مدل با طراحی فشرده، قابلیت نصب سریع روی ریل DIN یا پیچ خور، و سازگاری کامل با رله های حرارتی اشنایدر، یک راه حل بهینه برای تابلوهای کنترل و توزیع برق محسوب می شود.
مقاومت بالا در برابر نوسانات ولتاژ، طول عمر مکانیکی زیاد و کیفیت کلیدزنی بالا باعث شده تا در صنایع مختلف از تولید و مونتاژ گرفته تا سیستم های تهویه و پمپاژ، کاربرد گسترده ای داشته باشد.
کنتاکتور ۳۸ آمپر اشنایدر به گونه ای طراحی شده که بتواند موتورهای سه فاز تا توان حدود ۱۸.۵ کیلووات را بهصورت ایمن راه اندازی و قطع وصل کند. این مدل در مدارهایی با جریان های بالاتر از حد متوسط و کاربردهای صنعتی نیمه سنگین استفاده می شود.
دانلود کاتالوگ فنی کنتاکتور 38 آمپر اشنایدر
جدول مشخصات کنتاکتور ۳۸ آمپر اشنایدر
| ویژگی |
مقدار |
| جریان نامی (AC-3) |
۳۸ آمپر |
| توان کاری در ۴۰۰ ولت (AC-3) |
حدود ۱۸.۵ کیلووات |
| ولتاژ بوبین |
۲۲۰ ولت AC، ۲۳۰ ولت AC |
| نوع جریان بوبین |
AC |
| کد فنی |
LC1D38M7 (۲۲۰V AC)، LC1D38P7 (۲۳۰V AC) |
| تعداد پل |
۳ پل |
| نوع کنتاکت کمکی |
۱NO + ۱NC |
| استاندارد ساخت |
IEC 60947-4-1 |
| عمر مکانیکی |
بیش از ۱ میلیون سیکل کاری |
| روش نصب |
ریل DIN یا پیچ تابلو |
| دمای کاری |
-۵ تا +۶۰ درجه سانتی گراد |
| ابعاد تقریبی (عرض × ارتفاع × عمق) |
۵۵ × ۱۳۰ × ۱۲۰ میلی متر |
| وزن |
حدود ۰.۷ کیلوگرم |
ویژگی های کنتاکتور 38d اشنایدر
ویژگی های کنتاکتور 38A به گونه ای طراحی شده که هم در پروژه های صنعتی با بار کاری مداوم و هم در کاربردهای عمومی برق، عملکردی بدون وقفه ارائه دهد.
بدنه مقاوم، مکانیزم کلیدزنی دقیق و سازگاری با تجهیزات جانبی اشنایدر باعث شده این کنتاکتور پاسخگوی نیازهای متنوع مهندسان برق باشد.
- عرضه در دو مدل بوبین ۲۲۰V AC و ۲۳۰V AC متناسب با ولتاژ فرمان رایج
- توانایی کنترل موتورهای سه فاز تا حدود ۱۸.۵ کیلووات
- مجهز به کنتاکت های نقره ای برای کاهش جرقه و افزایش طول عمر
- نصب آسان روی ریل DIN یا به صورت پیچی
- سازگار با رله های حرارتی اشنایدر برای حفاظت کامل موتور
- مقاومت مکانیکی بالا با بیش از یک میلیون سیکل عملکرد
کاربردهای کنتاکتور ۳۸ آمپر اشنایدر
این کنتاکتور اشنایدر برای سیستم هایی که نیاز به سوئیچینگ ایمن و مطمئن در توان متوسط دارند، کاربرد دارد.
از خطوط تولید تا سامانه های پمپاژ و تهویه، در هر جایی که قابلیت اطمینان اهمیت دارد، این مدل انتخابی حرفه ای محسوب می شود.
- راه اندازی و کنترل موتورهای صنعتی سه فاز
- تابلوهای برق صنعتی و ساختمانی
- سیستم های تهویه، سرمایش و گرمایش
- ایستگاه های پمپاژ آب و فاضلاب
- خطوط مونتاژ و تجهیزات حمل ونقل مکانیکی
- کنترل بارهای روشنایی صنعتی با توان بالا
مزایای کنتاکتور ۳۸ آمپر اشنایدر
مزیت ترکیب کیفیت ساخت بالا، عملکرد دقیق و طراحی کاربرپسند این کنتاکتور را به یکی از گزینه های اقتصادی و قابل اعتماد در بازار تبدیل کرده است.
استفاده از این مدل به معنای کاهش توقفات ناشی از خرابی و بهبود بهره وری سیستم است.
- طول عمر مکانیکی و الکتریکی بالا
- عملکرد پایدار حتی در نوسانات ولتاژ
- سازگاری کامل با استانداردهای جهانی
- سهولت در نصب، سرویس و نگهداری
- تامین قطعات جانبی و یدکی در بازار داخلی
- راندمان بالا در کلیدزنی و کاهش مصرف انرژی
کنتاکتور ۳۸ آمپر بوبین ۲۲۰ ولت AC و ۲۳۰ ولت AC اشنایدر
بوبین های ۲۲۰ و ۲۳۰ ولت AC پرمصرف ترین گزینه ها در رنج ۳۸ آمپر هستند و برای اتصال به شبکه برق شهری یا سیستم های با استاندارد ولتاژ اروپا استفاده می شوند.
- LC1D38M7 (۲۲۰V AC): مدل رایج برای تابلوهای برق صنعتی و ساختمانی، با عملکرد پایدار در نوسانات ولتاژ، طول عمر مکانیکی بالا و توان کلیدزنی مناسب برای بارهای AC-3 تا ۱۸.۵ کیلووات.
- LC1D38P7 (۲۳۰V AC): نسخه هماهنگ با استاندارد برق اروپا، مناسب پروژه های صادراتی یا تجهیزاتی که نیاز به ولتاژ فرمان ۲۳۰ ولت دارند.
هر دو مدل با طراحی فشرده، کنتاکت های مقاوم در برابر سایش و قابلیت نصب سریع روی ریل DIN یا پیچ خور، برای استفاده مداوم در محیط های صنعتی ایده آل هستند. نسخه DC در این ولتاژ برای سری ۳۸ آمپر تولید نشده است.
مقایسه آمپراژهای مختلف کنتاکتور اشنایدر
| آمپراژ کنتاکتور |
توان قابل پشتیبانی (AC-3 – 400V) |
توضیح فنی |
کاربرد پیشنهادی |
| 25 آمپر |
تا 11 کیلووات |
مناسب مدارهایی با جریان پایدار و بدون اضافهبار لحظهای |
موتورهای کوچک، تابلوهای فرمان سبک، سیستمهای کممصرف |
| 32 آمپر |
تا 15 کیلووات |
تعادل مناسب بین ظرفیت جریان و طول عمر کنتاکتها |
موتورهای با بار متوسط، خطوط تولید سبک |
| 38 آمپر |
تا 18.5 کیلووات |
طراحیشده برای کار نزدیک به جریان نامی و کلیدزنی مکرر |
کاربردهای نیمهسنگین صنعتی، تهویه و پمپاژ |
| 40 آمپر |
تا 18.5 کیلووات |
ایجاد حاشیه اطمینان بیشتر در جریان راهاندازی |
محیطهای صنعتی سخت، استارتهای سنگین |
در پروژههایی که بار الکتریکی سبک و جریان کاری پایین دارند، کنتاکتور ۲۵ آمپر اشنایدر انتخابی اقتصادی و بهینه محسوب میشود. اگر مدار فرمان با بار متوسط و نیاز به تعادل بین ظرفیت و طول عمر تجهیزات طراحی شده باشد، کنتاکتور ۳۲ آمپر اشنایدر گزینهای مطمئن و پرکاربرد است. همچنین در شرایط صنعتی سخت یا مدارهایی با جریان راهاندازی بالا، استفاده از کنتاکتور ۴۰ آمپر اشنایدر باعث افزایش پایداری سیستم و کاهش استهلاک کنتاکتها خواهد شد.
قیمت کنتاکتور ۳۸ آمپر اشنایدر
قیمت کنتاکتور 38 آمپر اشنایدر بسته به ولتاژ بوبین و نوع آن متفاوت است و با توجه به نوسانات بازار، برای دریافت قیمت روز و شرایط خرید عمده با بخش فروش ما تماس بگیرید.
الکتروشایلی به عنوان نماینده رسمی محصولات اشنایدر، علاوه بر ارائه قیمت به روز، مشاوره فنی رایگان، بررسی تناسب مدل با نیاز پروژه، و صدور پیش فاکتور رسمی را نیز انجام می دهد.
سوالات متداول
کنتاکتور ۳۸ آمپر اشنایدر برای چه کاربردهایی مناسب است؟
کنتاکتور ۳۸ آمپر Schneider Electric برای راهاندازی و کنترل موتورهای سهفاز تا توان حدود ۱۸.۵ کیلووات طراحی شده و در تابلوهای برق صنعتی، سیستمهای تهویه، پمپاژ آب، خطوط مونتاژ و کنترل بارهای القایی و مقاومتی با توان متوسط کاربرد گسترده دارد.
تفاوت مدل LC1D38M7 و LC1D38P7 چیست؟
تفاوت این دو مدل فقط در ولتاژ بوبین است.
مدل LC1D38M7 دارای بوبین ۲۲۰ ولت AC و مناسب شبکه برق شهری ایران است، در حالی که LC1D38P7 با بوبین ۲۳۰ ولت AC برای پروژههای مطابق استاندارد برق اروپا یا پروژههای صادراتی استفاده میشود. از نظر توان، جریان و ساختار فنی کاملاً مشابه هستند.
آیا کنتاکتور ۳۸ آمپر اشنایدر برای کلیدزنی مکرر مناسب است؟
بله، این کنتاکتور به دلیل استفاده از کنتاکتهای روکش نقره، مکانیزم کلیدزنی مقاوم و طراحی صنعتی، برای کلیدزنیهای مداوم و طولانیمدت در محیطهای صنعتی نیمهسنگین کاملاً مناسب است و طول عمر مکانیکی بالایی دارد.
آیا برای کنتاکتور ۳۸ آمپر اشنایدر نسخه DC وجود دارد؟
خیر، کنتاکتور ۳۸ آمپر اشنایدر فقط با بوبین AC در ولتاژهای ۲۲۰ و ۲۳۰ ولت تولید میشود و نسخه DC برای این رنج آمپراژ ارائه نشده است.
چه زمانی بهتر است به جای کنتاکتور ۳۸ آمپر از مدل ۲۵ آمپر استفاده شود؟
اگر توان موتور حداکثر ۱۱ کیلووات باشد و جریان نامی مدار پایینتر از محدوده ۳۸ آمپر قرار گیرد، استفاده از کنتاکتور ۲۵ آمپر اشنایدر انتخابی بهینهتر است؛ زیرا باعث کاهش هزینه اولیه، کاهش تلفات انرژی و افزایش راندمان مدار فرمان میشود.
