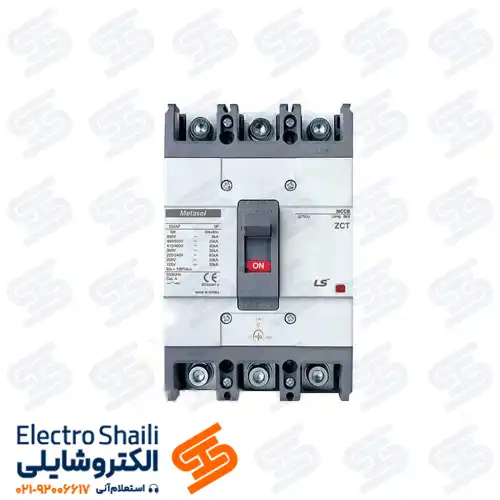

کلید اتوماتیک 40 آمپر قابل تنظیم ال اس یکی از پرکاربردترین تجهیزات حفاظتی در سیستم های فشار ضعیف است که برای محافظت مدار در برابر اضافه بار و اتصال کوتاه طراحی شده است. این تجهیز با فریم 100AF و قدرت قطع 50kA در ولتاژ 380/415VAC تولید می شود و بسته به نیاز پروژه در دو مدل اصلی قابل انتخاب است:
مدل TD100NFMU40-3: سه‌پل با حفاظت حرارتی و مغناطیسی هر دو قابل تنظیم، انتخابی دقیق برای شبکه هایی که نیاز به هماهنگی حفاظتی و انعطاف در نقطه قطع دارند.
مدل TD100NFMU40-4: چهارپل با واحد حفاظتی الکترونیکی، گزینه ای حرفه ای برای پروژه های مدرن که علاوه بر حفاظت، دقت بالا و مانیتورینگ پیشرفته را طلب می کنند.
این تنوع باعث شده کلید اتوماتیک 40 آمپر LS هم برای پروژه های عمومی و هم برای سیستم های حساس صنعتی انتخابی ایده آل باشد.
یکی از تجهیزات حفاظتی پرکاربرد در سیستم های قدرت، کلید اتوماتیک 40 آمپر غیرقابل تنظیم ال اس است که بر اساس مکانیزم حفاظت حرارتی مغناطیسی عمل کرده و مطابق با استانداردهای بین المللی IEC، ایمنی مدار را در برابر جریان های اضافه بار طولانی و اتصال کوتاه تضمین می کند.
جدول مشخصات کلید اتوماتیک 40 آمپر قابل تنظیم ال اس
| مشخصه | توضیحات |
|---|---|
| برند | LS Electric (ال‌اس کره جنوبی) |
| مدل‌ها | TD100NFMU40-3 (سه‌پل) / TD100NFMU40-4 (چهارپل) |
| جریان نامی | 40 آمپر |
| فریم (Frame Size) | 100AF |
| قدرت قطع (Icu) | 50kA @ 380/415VAC |
| تعداد پل | 3 پل یا 4 پل |
| نوع حفاظت | – TD100NFMU40-3: حرارتی و مغناطیسی قابل تنظیم – TD100NFMU40-4: الکترونیکی |
| نوع نصب | Fixed Type |
| استاندارد ساخت | IEC 60947-2 |
ویژگی های کلید اتوماتیک 40 آمپر قابل تنظیم ال اس
کلید اتوماتیک 40 آمپر ال اس به دلیل طراحی در دو نسخه حرارتی–مغناطیسی قابل تنظیم و الکترونیکی، دامنه ی متنوعی از امکانات حفاظتی را ارائه می دهد. هر دو مدل با فریم 100AF و قدرت قطع 50kA ساخته شده اند و هم برای پروژه های عمومی و هم برای سیستم های حساس گزینه ای مطمئن هستند.
- طراحی کمپکت با اشغال فضای کم در تابلو
- قدرت قطع بالا (50kA) برای حفاظت در برابر خطاهای شدید
- مدل سه پل (TD100NFMU40-3) با حفاظت حرارتی و مغناطیسی قابل تنظیم
- مدل چهارپل (TD100NFMU40-4) با حفاظت الکترونیکی و مدیریت خط نول
- سازگاری کامل با استاندارد بین المللی IEC 60947-2
- کیفیت ساخت LS کره جنوبی با طول عمر مکانیکی و الکتریکی بالا
کاربردهای کلید اتوماتیک 40 آمپر قابل تنظیم ال اس
این کلیدها برای طیف وسیعی از محیط ها و پروژه ها طراحی شده اند و بسته به انتخاب مدل، می توانند هم در تابلوهای عمومی و هم در شبکه های پیشرفته به کار گرفته شوند.
- تابلو برق های اصلی و فرعی در واحدهای اداری و تجاری
- حفاظت موتورهای سه فاز کوچک و متوسط در خطوط صنعتی
- سیستم های پمپاژ و تهویه (HVAC) در پروژه های ساختمانی
- فیدرهای کنترلی و تجهیزات اتوماسیون صنعتی
- تابلوهای مدرن با نیاز به دقت حفاظتی و مانیتورینگ پیشرفته
- پروژه هایی که حفاظت از خط نول اهمیت ویژه دارد (مدل الکترونیکی چهارپل)
مزایای کلید اتوماتیک 40 آمپر قابل تنظیم ال اس
مزیت اصلی این سری در ترکیب سادگی و انعطاف است؛ یعنی کاربر می تواند بسته به شرایط شبکه و بودجه، بین مدل قابل تنظیم یا الکترونیکی انتخاب کند و از اطمینان کامل در حفاظت برخوردار باشد.
- انعطاف پذیری در انتخاب: حرارتی–مغناطیسی یا الکترونیکی
- ایمنی بالا با قدرت قطع 50kA حتی در شبکه های پرریسک
- امکان تنظیم جریان حفاظتی برای کاهش تریپ های غیرضروری
- مانیتورینگ و دقت بالا در نسخه الکترونیکی
- طراحی سه پل یا چهارپل برای پوشش نیازهای متنوع شبکه
- نصب آسان، نگهداشت ساده و انطباق با جانبی های استاندارد
کلید اتوماتیک حرارتی مغناطیسی قابل تنظیم 40 آمپر ال‌اس
مدل سه‌پل TD100NFMU40-3 به‌عنوان یک کلید اتوماتیک حرارتی–مغناطیسی قابل تنظیم، امکان تغییر جریان قطع در هر دو بخش حرارتی و مغناطیسی را فراهم می‌کند. این قابلیت باعث می‌شود در پروژه‌هایی که بار الکتریکی متغیر یا شرایط شبکه خاص دارند، حفاظت مدار با دقت بالاتری انجام شود.
ویژگی بارز: تنظیم‌پذیری کامل بخش حرارتی و مغناطیسی
کاربردها: حفاظت موتورهای سه‌فاز کوچک و متوسط، تابلوهای صنعتی، سیستم‌های تهویه و خطوط تولید سبک
مزیت اصلی: کاهش تریپ‌های ناخواسته و هماهنگی بهتر با کلیدهای بالادست و پایین‌دست (Selectivity)
کلید اتوماتیک الکترونیکی 40 آمپر ال‌اس
مدل چهارپل TD100NFMU40-4 یک کلید اتوماتیک با حفاظت الکترونیکی است که علاوه بر دقت بالا در تشخیص خطا، قابلیت مانیتورینگ و تنظیمات گسترده‌تری نسبت به نسخه‌های حرارتی–مغناطیسی دارد. استفاده از چهارپل، امکان مدیریت خط نول را نیز فراهم می‌کند که برای شبکه‌های حساس اهمیت بالایی دارد.
ویژگی بارز: واحد تریپ الکترونیکی با قابلیت تنظیم دقیق و امکانات کنترلی
کاربردها: تابلوهای برق مدرن، سیستم‌های حساس با نیاز به مانیتورینگ پیشرفته، پروژه‌هایی که حفاظت خط نول ضروری است
مزیت اصلی: افزایش سطح ایمنی، امکان هماهنگی کامل حفاظتی و ارائه گزارش‌های دقیق از وضعیت شبکه
جدول مقایسه مدل های کلید اتوماتیک 40 آمپر قابل تنظیم ال اس
| مدل | نوع حفاظت | تعداد پل | قدرت قطع | ویژگی متمایز |
| TD100NFMU40-3 | حرارتی و مغناطیسی قابل تنظیم | 3 پل | 50kA | انعطاف بالا در تنظیم هر دو بخش حفاظتی |
| TD100NFMU40-4 | الکترونیکی | 4 پل | 50kA | دقت بیشتر، تنظیمات گسترده و مانیتورینگ |
قیمت کلید اتوماتیک 40 آمپر قابل تنظیم ال اس
قیمت کلید اتوماتیک 40 آمپر قابل تنظیم ال اس بسته به مدل (حرارتی–مغناطیسی یا الکترونیکی) متغیر است.
برای استعلام قیمت روز و خرید مستقیم می توانید با کارشناسان فروش ما در ارتباط باشید.
الکتروشایلی به عنوان نماینده رسمی فروش کلید اتوماتیک ال اس (LS)، عرضه کننده انواع مدل های حرارتی مغناطیسی و الکترونیکی با قیمت رقابتی است.
