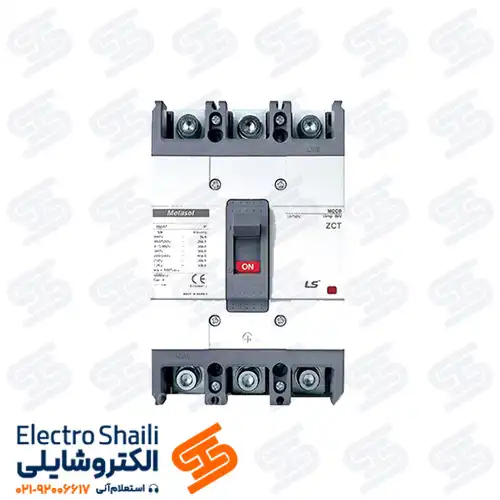

کلید اتوماتیک 50 آمپر قابل تنظیم ال اس یکی از محصولات پیشرفته سری 100AF است که برای شبکه های قدرت و سیستم های صنعتی طراحی شده است.
این کلید اتوماتیک ال اس در دو مدل متفاوت ارائه می شود:
- نسخه حرارتی مغناطیسی قابل تنظیم TD100NFMU20-3 (سه پل) که امکان تغییر جریان قطع در بخش حرارتی و مغناطیسی را به کاربر می دهد و مانع از تریپ های ناخواسته در شرایط بار متغیر می شود.
- نسخه الکترونیکی TD100NFMU50-4 (چهارپل) که علاوه بر دقت بالاتر در تشخیص خطا، قابلیت مانیتورینگ و تنظیمات پیشرفته تری را فراهم می کند و با وجود چهارپل، حفاظت خط نول را هم پوشش می دهد.
این کلیدها با قدرت قطع 50kA در ولتاژ 380/415VAC، توانایی بالایی در کنترل خطاهای شبکه دارند و در عین حال با استاندارد IEC 60947-2 طراحی و تولید شده اند.
همین ویژگی ها باعث شده کلید اتوماتیک 50 آمپر قابل تنظیم ال اس، انتخابی مناسب برای پروژه های مدرن و تابلوهای برق حساس باشد.
کلید اتوماتیک 50 آمپر غیر قابل تنظیم ال اس با مکانیزم حرارتی مغناطیسی ثابت، امکان حفاظت دقیق از مدارهای سه فاز در برابر جریان های اتصال کوتاه و اضافه بار را فراهم کرده و به عنوان یک بریکر مطمئن در تابلوهای توزیع و کنترل قدرت به کار گرفته می شود.
جدول مشخصات کلید اتوماتیک 50 آمپر قابل تنظیم
| مشخصه | مقدار |
| برند | LS Electric (ال اس کره جنوبی) |
| کد فنی | TD100NFMU20-3 / TD100NFMU50-4 |
| جریان نامی | 50 آمپر |
| فریم (Frame Size) | 100AF |
| قدرت قطع (Icu) | 50kA @ 380/415VAC |
| تعداد پل | 3 پل (حرارتی–مغناطیسی) / 4 پل (الکترونیکی) |
| نوع حفاظت | حرارتی–مغناطیسی قابل تنظیم / الکترونیکی قابل تنظیم |
| استاندارد ساخت | IEC 60947-2 |
ویژگی های کلید اتوماتیک 50 آمپر قابل تنظیم ال اس
کلید اتوماتیک 50 آمپر قابل تنظیم ال اس ترکیبی از ویژگی تکنولوژی حفاظتی پیشرفته و طراحی مهندسی است.
چه در نسخه حرارتی مغناطیسی و چه در نسخه الکترونیکی، این کلید امکان کنترل دقیق شبکه و جلوگیری از آسیب به تجهیزات را فراهم می کند.
- طراحی بر پایه فریم 100AF با ابعاد استاندارد
- موجود در دو نسخه حرارتی–مغناطیسی قابل تنظیم (سه پل) و الکترونیکی (چهارپل)
- قدرت قطع بالا معادل 50kA در ولتاژ 380/415VAC
- قابلیت تنظیم جریان قطع متناسب با نیاز شبکه
- تطابق کامل با استاندارد IEC 60947-2 برای اطمینان در عملکرد
کاربردهای کلید اتوماتیک 50 آمپر قابل تنظیم ال اس
این کلید اتوماتیک به دلیل توانایی تنظیم پذیری و قدرت قطع بالا، برای پروژه هایی که نیاز به حفاظت دقیق و پایداری شبکه دارند بسیار مناسب است.
استفاده از آن در محیط های صنعتی و تأسیسات حساس باعث افزایش ایمنی و کارایی سیستم می شود.
- تابلوهای برق اصلی و فرعی در صنایع کوچک و متوسط
- موتورهای سه فاز با بار متغیر و نیازمند حفاظت دقیق
- سیستم های تهویه و پمپاژ با کارکرد پیوسته
- پروژه های ساختمانی مدرن و مجتمع های تجاری
- شبکه هایی که مدیریت خط نول اهمیت ویژه دارد (مدل چهارپل الکترونیکی)
مزایای کلید اتوماتیک 50 آمپر قابل تنظیم LS
مزایای کلید اتوماتیک 50 آمپر قابل تنظیم ال اس تنها به حفاظت مدار محدود نمی شود، بلکه شامل افزایش طول عمر تجهیزات و بهینه سازی مصرف انرژی نیز هست.
انتخاب بین نسخه حرارتی مغناطیسی و الکترونیکی به کاربر امکان می دهد متناسب با نیاز پروژه، بهترین راهکار را انتخاب کند.
- ایمنی بیشتر در برابر اضافه بار و اتصال کوتاه
- انعطاف در تنظیم جریان و کاهش خطر قطع ناخواسته
- قابلیت مانیتورینگ و تنظیمات پیشرفته در نسخه الکترونیکی
- پوشش خط نول در مدل چهارپل برای شبکه های حساس
- قیمت رقابتی همراه با کیفیت جهانی LS Electric
کلید اتوماتیک حرارتی مغناطیسی قابل تنظیم 50 آمپر ال اس
این مدل از کلید اتوماتیک ال اس در دسته سه پل قرار می گیرد و با مکانیزم حفاظتی حرارتی–مغناطیسی قابل تنظیم عرضه شده است.
بخش حرارتی وظیفه حفاظت در برابر اضافه بارهای طولانی مدت را دارد و بخش مغناطیسی در برابر اتصال کوتاه واکنش سریع نشان می دهد.
مزیت اصلی این نسخه، امکان تنظیم جریان قطع در هر دو بخش حرارتی و مغناطیسی است، قابلیتی که باعث می شود کاربر بتواند عملکرد کلید را متناسب با شرایط واقعی شبکه یا نوع بار تغییر دهد.
این مدل به ویژه برای پروژه هایی که بار مصرفی متغیر دارند (مانند موتورهای سه فاز کوچک و متوسط یا خطوط تولید سبک) بسیار ایده آل است.
همچنین با قدرت قطع 50kA در ولتاژ 380/415VAC، حفاظت بالایی در برابر خطاهای شدید فراهم می کند و از تجهیزات گران قیمت در برابر آسیب جدی محافظت می نماید.
کلید اتوماتیک الکترونیکی قابل تنظیم 50 آمپر LS
این نسخه پیشرفته تر، یک کلید چهارپل با حفاظت الکترونیکی قابل تنظیم است که در کنار قابلیت های حفاظتی، امکانات کنترلی و مانیتورینگ دقیق تری نیز ارائه می دهد.
برخلاف مدل حرارتی مغناطیسی که مبتنی بر مکانیزم های مکانیکی عمل می کند، این کلید با بهره گیری از واحد تریپ الکترونیکی، امکان تنظیم بسیار دقیق تری در جریان و زمان قطع فراهم می کند.
ویژگی برجسته این مدل، حفاظت از خط نول به واسطه وجود چهارمین پل است؛ موضوعی که در تابلوهای مدرن و شبکه های حساس (مانند پروژه های ساختمانی بزرگ یا سیستم های دارای تجهیزات الکترونیکی ظریف) اهمیت ویژه ای دارد. علاوه بر این، امکان مانیتورینگ و تحلیل وضعیت شبکه، کارایی این مدل را برای محیط هایی که نیاز به مدیریت هوشمند انرژی دارند دوچندان کرده است.
جدول مقایسه مدل های کلید اتوماتیک 50 آمپر قابل تنظیم ال اس
| نوع حفاظت | کد فنی | تعداد پل | قدرت قطع | توضیح |
| حرارتی–مغناطیسی قابل تنظیم | TD100NFMU20-3 | 3 پل | 50kA @ 380/415VAC | انعطاف بالا در تنظیم جریان حرارتی و مغناطیسی |
| الکترونیکی قابل تنظیم | TD100NFMU50-4 | 4 پل | 50kA @ 380/415VAC | دقت بالا، امکانات مانیتورینگ و مدیریت خط نول |
قیمت کلید اتوماتیک 50 آمپر قابل تنظیم ال اس
قیمت کلید اتوماتیک 50 آمپر قابل تنظیم ال اس متناسب با نوع حفاظت (Fixed یا قابل تنظیم) و قدرت قطع (22kA یا 50kA) متفاوت است.
برای استعلام قیمت روز و خرید مستقیم می توانید با کارشناسان فروش ما در ارتباط باشید.
الکتروشایلی به عنوان نماینده رسمی فروش کلید اتوماتیک ال اس (LS)، عرضه کننده انواع مدل های حرارتی مغناطیسی و الکترونیکی با قیمت رقابتی است.
