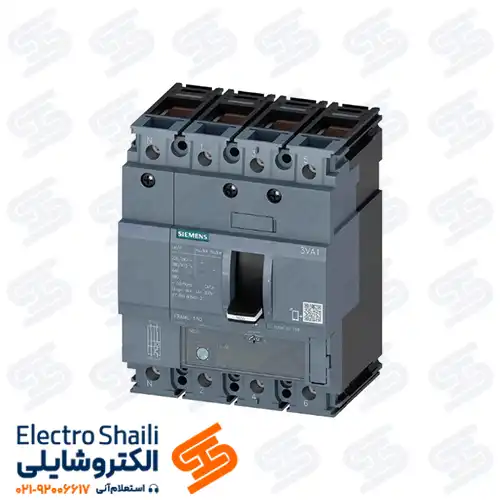

کلید اتوماتیک 400 آمپر چهار پل غیر قابل تنظیم زیمنس یکی از محصولات حرفه ای سری کمپکت MCCB 3VA1 است که برای حفاظت مدارهای قدرت در سطح صنعتی و ساختمانی طراحی شده است.
این تجهیز با جریان نامی ثابت 400 آمپر و مکانیزم حفاظتی حرارتی مغناطیسی، بدون نیاز به هیچ گونه تنظیم دستی، حفاظت مطمئنی در برابر اضافه بارهای طولانی مدت و اتصال کوتاه های شدید ارائه می دهد.
ویژگی کلیدی این مدل کلید اتوماتیک زیمنس وجود چهار پل (سه فاز + نول) است، بدین معنا که علاوه بر سه فاز، هادی نول نیز تحت حفاظت قرار می گیرد.
این قابلیت، آن را برای شبکه هایی با بارهای نامتعادل یا مصرف کننده های حساس (مانند مراکز داده و سیستم های IT) به انتخابی قابل اعتماد تبدیل کرده است.
کلید اتوماتیک 400 آمپر چهارپل زیمنس در کلاس های قطع مختلف S، M و H عرضه می شود که قدرت قطع آن ها در ولتاژ 415 ولت به ترتیب 36kA، 55kA و 70kA است.
این تنوع انتخاب به مهندسان و پیمانکاران اجازه می دهد متناسب با سطح اتصال کوتاه شبکه، بهترین گزینه را انتخاب کنند.
طراحی ماژولار فریم 400، ابعاد فشرده و قابلیت سازگاری با تجهیزات جانبی زیمنس از جمله کنتاکت کمکی، شنت تریپ، آندرولتاژ رهاساز و هندل قفل پذیر، باعث شده این کلید علاوه بر حفاظت، امکانات کنترلی و ایمنی پیشرفته ای نیز در اختیار کاربر قرار دهد.
به طور خلاصه، کلید اتوماتیک 400 آمپر چهارپل Fixed زیمنس ترکیبی از سادگی در بهره برداری، حفاظت کامل چهار سیمه و اطمینان در عملکرد طولانی مدت است و می تواند به عنوان یکی از اجزای کلیدی در طراحی تابلوهای برق صنعتی و ساختمانی استفاده شود.
انتخاب کلید اتوماتیک 400 آمپر چهار پل قابل تنظیم زیمنس در شبکه های با سطح اتصال کوتاه بالا، به دلیل قدرت قطع (Icu) متنوع و امکان تنظیم دقیق Ir و Ii، ضریب اطمینان سیستم را افزایش می دهد.
جدول مشخصات کلید اتوماتیک 400 آمپر چهار پل فیکس زیمنس
| مشخصه |
مقدار / توضیحات |
| برند |
زیمنس (Siemens) |
| سری محصول |
3VA1 (مدل های 3VA1340) |
| نوع کلید |
MCCB – کمپکت (Fixed / غیرقابل تنظیم) |
| تعداد پل ها |
4 پل (سه فاز + نول) |
| جریان نامی (In) |
400A |
| محدوده Ir (اضافه بار حرارتی) |
ثابت – غیرقابل تنظیم |
| نوع حفاظت |
حرارتی + مغناطیسی (Fixed) |
| فریم (Frame Size) |
400 |
| کلاس قطع (Icu @415V) |
S ≈ 36kA / M ≈ 55kA / H ≈ 70kA |
| استاندارد طراحی |
IEC 60947-2 |
| ولتاژ نامی کاری (Ue) |
415V AC |
| ولتاژ نامی عایقی (Ui) |
800V AC |
| ولتاژ نامی ضربه ای (Uimp) |
8kV |
| فرکانس کاری |
50/60Hz |
| نوع نصب |
تابلوئی (Fixed Mounting) |
| نمایش وضعیت |
ON / OFF / TRIP |
| سازگاری با تجهیزات جانبی |
شنت تریپ، آندرولتاژ، کنتاکت کمکی، هندل گردان قفل پذیر، کاور ترمینال |
| کاربرد اصلی |
حفاظت مدارهای چهار سیمه در تابلوهای اصلی و فرعی صنعتی، ساختمانی و زیرساختی |
ویژگی های کلید اتوماتیک 400 آمپر چهار پل فیکس زیمنس
اصلی ترین ویژگی کلید اتوماتیک 400 آمپر چهارپل فیکس زیمنس، حفاظت یکپارچه چهار سیمه به کمک مکانیزم حرارتی مغناطیسی ثابت است.
این طراحی به گونه ای است که اپراتور بدون نیاز به هیچ گونه تنظیم دستی، از ایمنی مطمئن در برابر اضافه بارها و اتصال کوتاه های شدید برخوردار می شود.
- طراحی چهارپل (سه فاز + نول): حفاظت هم زمان تمامی هادی ها در شبکه های چهار سیمه
- جریان نامی ثابت 400A: بهره برداری ساده و بدون پیچیدگی تنظیمات
- مکانیزم حفاظتی حرارتی مغناطیسی Fixed: جلوگیری از اضافه بار و قطع سریع در اتصال کوتاه
- عرضه در سه کلاس قطع S، M و H: قدرت قطع 36/55/70kA متناسب با سطح خطای شبکه
- فریم سایز 400: طراحی ماژولار، نصب آسان و اشغال حداقل فضا در تابلو برق
- واکنش سریع در برابر اتصال کوتاه: کاهش تنش الکتریکی روی کابل ها و تجهیزات پایین دست
- نمایشگر مکانیکی وضعیت ON/OFF/TRIP: امکان خطایابی و بهره برداری ساده تر
- قابلیت سازگاری با تجهیزات جانبی زیمنس: شنت تریپ، آندرولتاژ رهاساز، کنتاکت کمکی و هندل قفل پذیر
- انطباق کامل با استاندارد IEC 60947-2: تضمین کیفیت جهانی و عملکرد پایدار در شرایط سخت صنعتی
- قابلیت کار در شرایط محیطی متنوع (از -25 تا +70 درجه سانتی گراد): مناسب صنایع سنگین و زیرساختی
کاربدهای کلید اتوماتیک 400 آمپر چهار پل غیر قابل تنظیم زیمنس
اصلی ترین کاربد کلید اتوماتیک 400 آمپر غیر قابل تنظیم زیمنس در پروژه هایی است که نیاز به حفاظت چهار سیمه ساده و سریع دارند، بدون آنکه نیاز باشد اپراتور تنظیمات Ir یا Ii را انجام دهد. این کلید انتخابی ایده آل برای شبکه های چهار سیمه با بارهای متنوع است.
- تابلوهای اصلی و فرعی در پروژه های صنعتی، ساختمانی و زیرساختی
- شبکه های چهار سیمه با بارهای نامتعادل ⇒ حفاظت نول در کنار سه فاز
- مراکز داده و اتاق های سرور ⇒ تضمین امنیت تجهیزات IT حساس
- خطوط موتوری پرقدرت (پمپ ها، کمپرسورها، نوار نقاله، فن های بزرگ) ⇒ حفاظت سریع در اتصال کوتاه
- سیستم های سرمایش و تهویه مطبوع (HVAC، چیلرها) ⇒ کاهش ریسک خاموشی ناگهانی تجهیزات
- ساختمان های تجاری و اداری بزرگ ⇒ با بار ترکیبی تک فاز و سه فاز
- زیرساخت های حیاتی (نیروگاه ها، پتروشیمی، حمل ونقل) ⇒ نیازمند حفاظت پایدار و قدرت قطع بالا
مزایای کلید اتوماتیک 400 آمپر چهار پل غیر قابل تنظیم زیمنس
اصلی ترین مزایای کلید اتوماتیک 400 آمپر چهارپل Fixed زیمنس، ترکیب سادگی در بهره برداری با ایمنی کامل چهار سیمه است.
بدون نیاز به تنظیمات دستی، شبکه به طور پایدار در برابر خطاها محافظت می شود و ریسک خطای انسانی به حداقل می رسد.
- حفاظت هم زمان سه فاز و نول: افزایش ایمنی در شبکه های چهار سیمه
- بهره برداری آسان: بدون نیاز به تغییر یا تنظیم Ir و Ii
- قدرت قطع بالا تا 70kA: مناسب برای شبکه های صنعتی با سطح اتصال کوتاه زیاد
- بهبود Selectivity: جلوگیری از خاموشی گسترده و تمرکز قطع روی مدار معیوب
- طراحی فشرده و ماژولار: صرفه جویی در فضا و ساده سازی جانمایی تابلو برق
- قابلیت تجهیز به لوازم جانبی: ارتقای عملکرد حفاظتی و مانیتورینگ از راه دور
- کاهش خطای انسانی: عدم نیاز به تنظیمات پیچیده و کاهش تریپ های اشتباه
- طول عمر بالا و پایداری در شرایط سخت: کاهش هزینه های تعمیر و نگهداری بلندمدت
- انطباق با استاندارد بین المللی IEC: اطمینان در پروژه های صنعتی و ساختمانی بزرگ
جدول مقایسه کدهای کلید اتوماتیک 400 آمپر چهار پل غیر قابل تنظیم زیمنس
| کد فنی (نمونه) |
کلاس قطع |
نوع حفاظت |
واحد حفاظتی |
جریان نامی (In) |
Ir (اضافه بار) |
Ii (لحظه ای) |
فریم |
Icu @415V |
کاربرد پیشنهادی |
| 3VA1340-4AA40-0AA0 |
S |
حرارتی–مغناطیسی Fixed |
TM110 |
400A |
ثابت |
≈ 10×In (4000A) |
400 |
~36kA |
پروژه های عمومی، تابلوهای فرعی با سطح خطای کم |
| 3VA1340-5AA40-0AA0 |
M |
حرارتی–مغناطیسی Fixed |
TM120M |
400A |
ثابت |
≈ 10×In (4000A) |
400 |
~55kA |
تابلوهای اصلی صنعتی و شبکه های با اتصال کوتاه متوسط |
| 3VA1340-6AA40-0AA0 |
H |
حرارتی–مغناطیسی Fixed |
TM120M |
400A |
ثابت |
≈ 10×In (4000A) |
400 |
~70kA |
مراکز حساس، زیرساخت ها و شبکه های با سطح خطای بالا |
قیمت کلید اتوماتیک 400 آمپر چهار پل غیر قابل تنظیم زیمنس
قیمت کلید اتوماتیک 400 آمپر چهارپلغیر قابل تنظیم زیمنس بر اساس کلاس قطع S، M و H و همچنین شرایط بازار تجهیزات برق متغیر است. مدل های S بیشتر برای تابلوهای فرعی و کاربردهای اقتصادی طراحی شده اند، مدل های M به عنوان گزینه ای مطمئن در تابلوهای اصلی صنعتی مورد استفاده قرار می گیرند و مدل های H با قدرت قطع بالاتر تا 70kA انتخابی مناسب برای پروژه های حساس، مراکز داده و زیرساخت های حیاتی هستند.
با توجه به نوسانات نرخ ارز و تغییرات لحظه ای بازار، پیشنهاد می شود برای دریافت قیمت دقیق و به روز با کارشناسان فروش ما تماس بگیرید.
تیم ما علاوه بر ارائه قیمت رقابتی، راهنمایی تخصصی جهت انتخاب بهینه متناسب با نیاز پروژه شما در اختیار قرار می دهد.
