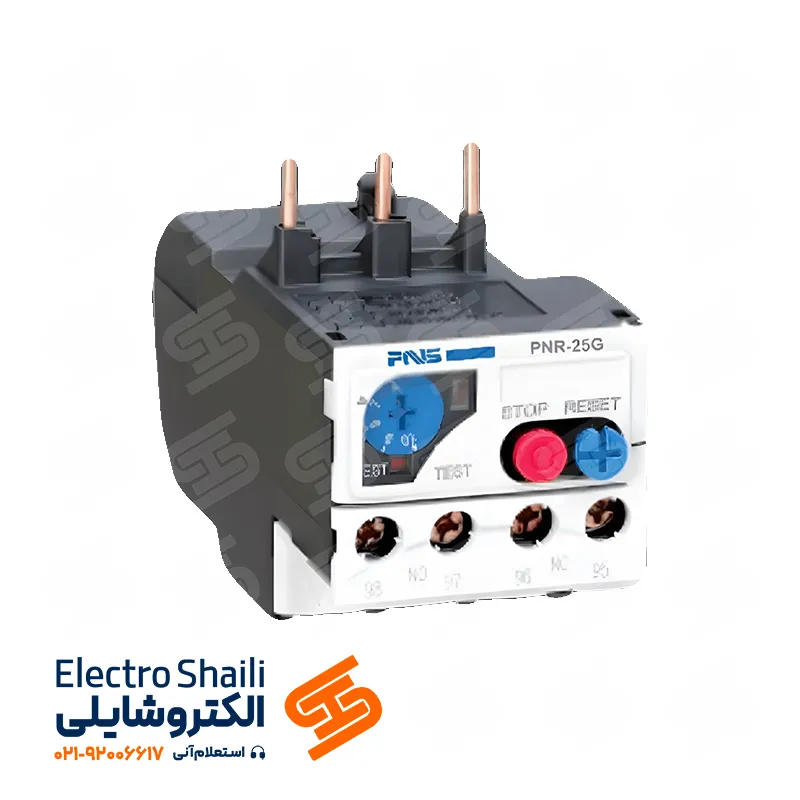

معرفی بیمتال 4 تا 6 آمپر PNS
بیمتال 4 تا 6 آمپر PNS یکی از قطعات کلیدی در سیستمهای حفاظتی موتوری است که وظیفه اصلی آن حفاظت از موتورهای الکتریکی در برابر اضافهبار میباشد. این تجهیز با قابلیت تنظیم جریان در بازه 4 تا 6 آمپر، انتخابی ایدهآل برای موتورهای کمظرفیت صنعتی، پمپها، فنها و سایر تجهیزات مشابه محسوب میشود.
مشخصات فنی بیمتال 4 تا 6 آمپر PNS
ویژگی فنی | مقدار / توضیح |
---|---|
نوع تجهیز | رله حرارتی (بیمتال) |
رنج تنظیم جریان | از 4 تا 6 آمپر |
نوع نصب | قابل نصب بر روی کنتاکتور (اتصال مستقیم) |
مکانیزم عملکرد | حرارتی – دوفلز (Bimetallic Strip) |
ریست دستی / اتوماتیک | هر دو حالت (با قابلیت انتخاب) |
کنتاکت خروجی | 1NO + 1NC (باز و بسته) |
کلاس تریپ حرارتی | کلاس 10A (قطع سریع در برابر اضافهبار) |
قابلیت اتصال به کنتاکتور | دارد (سازگار با کنتاکتورهای PNS) |
دمای محیط قابل تحمل | تا 60 درجه سانتیگراد |
استاندارد ساخت | IEC 60947-4-1 |
کاربرد بیمتال 4 تا 6 آمپر PNS
این رله حرارتی برای حفاظت موتورهایی با جریان کاری بین 4 تا 6 آمپر طراحی شده است. مناسب برای استفاده در تابلوهای برق صنعتی، سیستمهای پمپکشی، فنهای صنعتی، کمپرسورها، آسانسورها و سایر موتورهای سبک و متوسط.
وظایف بیمتال 4 تا 6 آمپر PNS
بیمتال 4–6 آمپر PNS چندین وظیفه حفاظتی حیاتی در مدارهای الکتریکی را بر عهده دارد:
-
تشخیص اضافهبار حرارتی و قطع جریان جهت جلوگیری از سوختن سیمپیچ موتور
-
محافظت از موتور در برابر قفل شدن روتور یا افزایش دما
-
ارائه خروجی جهت آلارم یا فرمان به تجهیزات کنترلی در هنگام تریپ
-
بازگشت به حالت اولیه به صورت دستی یا اتوماتیک پس از رفع خطا
خرید بیمتال 4 تا 6 آمپر PNS
برای استعلام قیمت، دریافت مشاوره فنی و خرید بیمتال 4 تا 6 آمپر PNS با واحد فروش فروشگاه الکتروشایلی تماس بگیرید. تیم فروش و مهندسی ما آماده راهنمایی شما در انتخاب رله مناسب با توجه به توان موتور و شرایط کاری پروژه شما هستند.
سوالات متداول درباره بیمتال 4 تا 6 آمپر PNS
1. آیا بیمتال 4–6 آمپر PNS قابلیت نصب روی کنتاکتورهای برند دیگر را دارد؟
در صورتی که ابعاد و استانداردهای پایهی کنتاکتور مطابقت داشته باشد، امکان نصب وجود دارد، اما توصیه میشود با مدلهای سازگار از برند PNS استفاده شود.
2. چگونه میتوان جریان بیمتال را تنظیم کرد؟
با استفاده از پیچ تنظیم روی بدنه بیمتال میتوانید جریان را در بازه 4 تا 6 آمپر بهصورت دقیق تنظیم کنید.
3. آیا بیمتال دارای تأخیر در قطع است؟
بله، قطع جریان پس از مدت مشخصی از عبور جریان اضافی انجام میشود تا از قطعهای ناخواسته جلوگیری شود؛ این زمان بر اساس کلاس تریپ تنظیم میشود (کلاس 10A).
4. در صورت تریپ بیمتال، چه باید کرد؟
باید خطا یا اضافهبار بررسی و رفع شده باشد، سپس از طریق دکمه ریست دستی یا تنظیمات ریست اتوماتیک، بیمتال به وضعیت کاری بازمیگردد.
