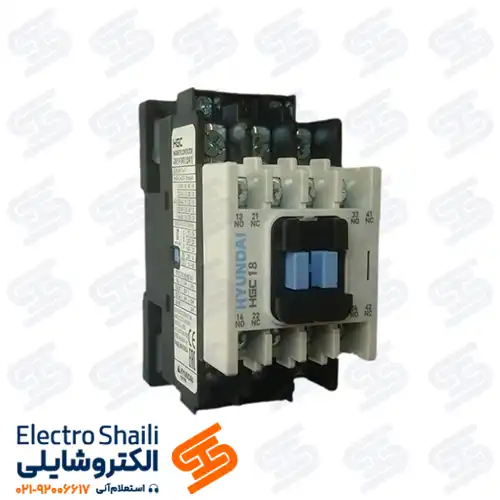

کنتاکتور 18 آمپر هیوندای به عنوان یکی از گزینه های مهندسی شده برای کنترل بارهای موتوری با توان متوسط، عملکردی دقیق و پایدار در مدارهای فرمان ارائه می دهد.
این تجهیز با پشتیبانی از بویین AC (۲۲۰ ولت) یا DC (۲۴ تا ۲۲۰ ولت)، پاسخگوی نیاز پروژه هایی است که از منابع تغذیه متنوع بهره می برند.
ساختار الکترومکانیکی مستحکم این کنتاکتور سه فاز هیوندای، زمان پاسخ سریع در عملکرد مغناطیسی و تجهیز بودن به کنتاکتهای کمکی NO + NC، آن را مناسب نصب در تابلوهای برق صنعتی، سیستمهای تهویه، تجهیزات پشتیبان و خطوط تولید نیمهخودکار کرده است.
طراحی فشرده با قابلیت نصب روی ریل، موجب صرفهجویی در فضا و تسهیل اجرای تابلو میشود.
این کنتاکتور با تلفیق کیفیت ساخت بالا، طول عمر عملکردی، و قیمت مقرونبهصرفه، گزینهای ایدهآل برای پیمانکاران برق، طراحان تابلو و مهندسان پروژههای صنعتی و تاسیساتی محسوب میشود.
در سیستم هایی که نیاز به کنترل و سوییچینگ بارهای موتوری با جریان بالا و توان سوییچ تا ۳۰ کیلووات وجود دارد، استفاده از کنتاکتور ۶۵ آمپر هیوندای با کلاس عملکرد AC3 و ساختار صنعتی تقویت شده، انتخابی قابل اطمینان برای تابلوهای برق قدرت و مدارهای فرمان محسوب می شود.
.h_iframe-aparat_embed_frame{position:relative;}.h_iframe-aparat_embed_frame .ratio{display:block;width:100%;height:auto;}.h_iframe-aparat_embed_frame iframe{position:absolute;top:0;left:0;width:100%;height:100%;}
جدول مشخصات فنی کنتاکتور ۱۸ آمپر هیوندای
مشخصه فنی | مقدار |
---|---|
جریان نامی در کلاس AC3 | 18 آمپر |
ولتاژ بویین مدل AC | 220 ولت AC |
ولتاژ بویین مدل DC | 24 تا 220 ولت DC |
توان سوییچینگ بار القایی (AC3) | 7.5 کیلووات (در ولتاژ 400V سهفاز) |
توان قابل کنترل موتور سهفاز | 7.5 کیلووات / 10 اسب بخار (400V) |
نوع کاربرد فرمان | کنترل مستقیم موتورهای سهفاز – کلاس AC3 |
نوع کنتاکت کمکی | 1NO + 1NC (باز و بسته) |
کلاس عملکرد | AC3 |
نحوه نصب | ریلخور (با ساختار بوین کد خم) |
جنس ترمینال | آلیاژ مس با روکش نیکل مقاوم در برابر خوردگی |
ابعاد تقریبی | فشرده، قابل نصب در تابلوهای چندطبقه |
محدوده دمای کاری | -5 تا +55 درجه سانتی گراد |
استاندارد مرجع ایمنی | IEC 60947-4-1 |
ویژگی های کنتاکتور ۱۸ آمپر هیوندای
ویژگی این کنتاکتور، تمرکز بر روی دستیابی به تعادل بین عملکرد صنعتی پایدار، سهولت نصب و انعطاف در ورودی تغذیه بوده است. مدل ۱۸ آمپر با توان سوییچینگ قابل توجه، بویین AC یا DC، و کنتاکت کمکی داخلی، برای کارکرد در تابلوهایی طراحی شده که بارهای موتوری متوسط با دفعات سوییچ زیاد دارند. این تجهیز به گونه ای مهندسی شده است که در کنار عملکرد دقیق، کمترین فضا را در تابلو اشغال کند و با اکثر تجهیزات کنترلی مدرن سازگار باشد.
- پشتیبانی از بویین های AC (220V) و DC (24–220V) برای نصب در تابلوهای با تغذیه متنوع
- کلاس عملکرد AC3 برای کنترل بارهای القایی مانند موتورهای سه فاز
- توان سوییچینگ تا ۷.۵ کیلووات معادل کنترل موتورهای حدود ۱۰ اسب بخار
- مجهز به یک کنتاکت باز و بسته (۱NO + ۱NC) جهت فرمان دهی موازی یا مانیتورینگ
- طراحی فشرده و ماژولار، مناسب تابلوهای چند طبقه با فضای محدود
- نصب آسان به صورت ریل خور با ساختار بوین کد خم بدون نیاز به ابزار خاص
- بدنه مقاوم در برابر حرارت، گردوغبار و لرزش؛ مناسب محیط های صنعتی سبک تا نیمه سنگین
- قابلیت عملکرد مطمئن در بازه دمایی وسیع، مطابق استاندارد IEC 60947-4-1
- هماهنگی کامل با تجهیزات جانبی از جمله تایمرها، رله های حرارتی و PLCها
کاربرد کنتاکتور 18 آمپر هیوندای AC
این کنتاکتور 18A برای مجموعه ای از کاربردها طراحی شده که در آن ها کنترل دقیق، عمر مکانیکی بالا و قابلیت سوییچینگ پیوسته مورد انتظار است. وجود دو مدل با بویین AC و DC امکان استفاده از این تجهیز را در انواع پروژه های صنعتی، ساختمانی، انرژی تجدیدپذیر و مراکز حساس فراهم کرده است.
- تابلوهای فرمان موتورهای سه فاز با توان متوسط در کارخانه ها، کارگاه ها و تاسیسات صنعتی
- سیستم های تهویه صنعتی، چیلرها، هواسازها و فن های با جریان راه اندازی بالا
- تابلوهای توزیع برق روشنایی در سوله ها، انبارها و مراکز تجاری
- کنترل بار در مراکز داده، رک های برق و سیستم های تغذیه اضطراری
- تابلوهای تغذیه تجهیزات در پروژه های خورشیدی، توربین های بادی و سیستم های باتری محور
- سوییچینگ اتوماتیک در خطوط نیمه خودکار، ماشین آلات CNC، بسته بندی، نوار نقاله ها و پرس های سبک
- مدارهای کنترل در آسانسور، پله برقی و تجهیزات جابجایی با بار متناوب
- زیرساخت تابلوهای برق بیمارستانی و مراکز حساس با بارهای متناوب و پیوسته
وظایف کنتاکتور 18 آمپر هیوندای
کنتاکتور 18 آمپر هیوندای وظایف کلیدی زیر را به عهده دارد
- کنترل و سوئیچینگ جریان: این کنتاکتور قادر به کنترل و سوئیچینگ جریانهای الکتریکی با دقت و سرعت بالا است.
- حفاظت از تجهیزات: با عملکرد سریع و دقیق، از تجهیزات الکتریکی در برابر اضافه بار و مشکلات احتمالی محافظت میکند.
- افزایش ایمنی سیستمهای الکتریکی: با ویژگیهای ایمنی بالا، ایمنی تجهیزات و کاربران را افزایش میدهد.
- بهبود بهرهوری انرژی: با بهینهسازی مصرف انرژی و کاهش تلفات الکتریکی، بهرهوری سیستمهای الکتریکی را بهبود میبخشد.
- کاهش هزینههای نگهداری: با عمر طولانی و نیاز به نگهداری کم، هزینههای تعمیر و نگهداری را کاهش میدهد.
مزایای کنتاکتور 18 آمپر هیوندای
آنچه این کنتاکتور را از محصولات مشابه متمایز می کند، ترکیب هوشمندانه ای از کارایی، قابلیت اطمینان، سازگاری گسترده و بهره وری انرژی است. این مزایا باعث شده این مدل به انتخابی پرکاربرد در پروژه هایی با حساسیت عملیاتی و محدودیت های فضا یا منابع تغذیه تبدیل شود.
- عملکرد دقیق و بدون تاخیر در قطع و وصل بارهای موتوری، حتی در سوییچینگ مکرر
- کاهش مصرف انرژی و تولید نویز کمتر در مدل DC به دلیل طراحی بوبین بهینه
- افزایش عمر تجهیزات پایین دست به واسطه پاسخ سریع در برابر اضافه بار یا خطای لحظه ای
- کاهش نیاز به نگهداری یا تعویض قطعه در دوره های طولانی بهره برداری
- سهولت در طراحی و مونتاژ تابلو به دلیل ساختار فشرده و سازگار با جانمایی استاندارد
- قابل استفاده در محیط هایی با تغذیه AC عمومی یا DC خاص (UPS، خورشیدی و…) بدون نیاز به مدل های جداگانه
- تطبیق پذیری با انواع مدارات فرمان، از دستی تا هوشمند، با کمترین تغییر در ساختار اصلی سیستم
- قیمت رقابتی نسبت به کیفیت ساخت و تنوع عملکرد در مقایسه با برندهای مشابه وارداتی
کنتاکتور ۱۸ آمپر هیوندای مدل AC (220V)
نسخه AC این کنتاکتور با بویین ۲۲۰ ولت متناوب برای کاربردهای عمومی در تابلوهای برق صنعتی و ساختمانی طراحی شده است.
توانایی سوییچینگ بارهای موتوری تا ۷.۵ کیلووات و تجهیز بودن به کنتاکت کمکی داخلی، آن را برای استفاده در مدارهای فرمان، موتورخانه ها، پمپ ها و سیستم های تهویه ایده آل می سازد.
نصب آسان، سازگاری با تجهیزات جانبی و عملکرد پایدار، از مزایای کلیدی این مدل است.
کنتاکتور ۱۸ آمپر هیوندای مدل DC (24–220V)
مدل DC با بویین مخصوص ولتاژ مستقیم، برای محیط هایی مانند تابلوهای تغذیه از باتری، UPS، منابع خورشیدی و سیستم های اضطراری طراحی شده است.
عملکرد بی صدا، مصرف انرژی کمتر و محدوده وسیع ولتاژی، این مدل را به گزینه ای حرفه ای برای کنترل بارهای القایی در محیط های DC تبدیل کرده است.
نصب بر روی ریل و کنتاکت کمکی داخلی، فرآیند نصب و کنترل را تسهیل می کند.
جدول مقایسه کنتاکتور ۱۸ آمپر هیوندای مدل های AC و DC
مدل | ولتاژ بویین | نوع تغذیه | کنتاکت کمکی | توان سوییچینگ | نوع نصب |
AC 18A | 220V AC | AC | 1NO + 1NC | 7.5 کیلووات | ریل خور (بوین) |
DC 18A | 24–220V DC | DC | 1NO + 1NC | 7.5 کیلووات | ریل خور (بوین) |
قیمت کنتاکتور 18 آمپر هیوندای
به دلیل وارداتی بودن کنتاکتورهای هیوندای و نوسانات نرخ ارز، قیمت مدل های AC و DC ممکن است به صورت دوره ای تغییر یابد. تفاوت قیمت میان این دو نسخه به نوع بویین، ساختار عملکردی و موجودی وارداتی آن ها وابسته است. برای اطلاع از آخرین قیمت، دریافت پیش فاکتور رسمی و استعلام موجودی، لطفا با واحد فروش ما تماس حاصل فرمایید.
الکتروشایلی به عنوان تامین کننده تخصصی کلیدهای اتوماتیک و تجهیزات حفاظتی، ضمن ارائه قیمت های رقابتی، پشتیبانی فنی رایگان و اصالت کالا، شما را در انتخاب مطمئن و مقرون به صرفه یاری می دهد.
سوالات متداول درباره کنتاکتور 18 آمپر هیوندای
1. کنتاکتور 18 آمپر هیوندای برای چه نوع موتورها و تجهیزات الکتریکی مناسب است؟
این کنتاکتور مناسب موتورهای الکتریکی با توان متوسط، تابلوهای برق صنعتی، سیستم های تهویه و روشنایی است.
2. چه تفاوتی بین کنتاکتور 12 آمپر و 18 آمپر هیوندای وجود دارد؟
تفاوت اصلی در میزان جریان نامی است:
کنتاکتور 12 آمپر هیوندای برای بارهای سبک تر و موتورهای کوچک مناسب است.
کنتاکتور 18A می تواند جریان بیشتری را تحمل کند و برای تجهیزات قدرتمندتر کاربرد دارد.
3. نحوه سیمبندی کنتاکتور 18 آمپر هیوندای چگونه است؟
این کنتاکتور دارای ترمینال های ورودی (L1, L2, L3) برای فازها و ترمینال های خروجی (T1, T2, T3) برای بار مصرفی است. همچنین، باید بوبین کنتاکتور را متناسب با ولتاژ مدار تغذیه کنید.
4. آیا این کنتاکتور دارای گارانتی است؟
بله، اکثر مدلهای کنتاکتور هیوندای دارای گارانتی و استانداردهای بین المللی هستند.
5. آیا این کنتاکتور قابل استفاده در مدارهای DC است؟
برخی از مدل های کنتاکتور هیوندای برای مدارهای DC طراحی شده اند، اما معمولا در مدارهای AC کاربرد بیشتری دارند. بهتر است قبل از خرید، مشخصات فنی را بررسی کنید.
