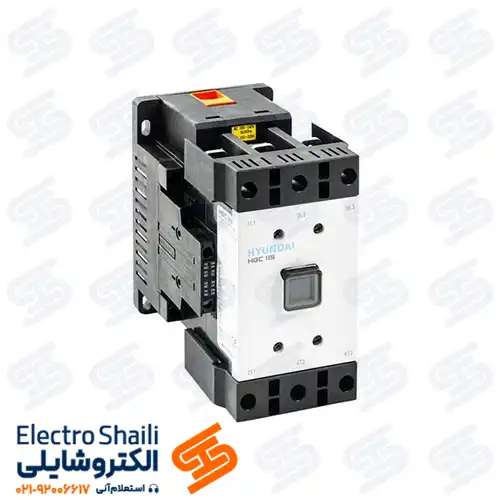

کنتاکتور کلید کنترل شونده (الکترو مغناطیسی) به صورت الکتریکی است که برای کلیدزنی یک مدار قدرت یا کنترل مورد استفاده قرار می‌گیرد. کنتاکتور شباهت زیادی به رله دارد، با این تفاوت که کنتاکتور برای کاربردهای آمپر بالا به کار می‌رود.(سرعت قطع و وصل کنتاکتور نسبت به رله کم است )کنتاکتور 130 آمپر هیوندای سری HGC را از اینجا ببینید و خریداری کنید.
یک کنتاکتور با مداری کنترل می‌شود که سطح قدرت خیلی کمتری از مدار مورد کلیدزنی دارد. برخلاف یک مدارشکن قدرت یک کنتاکتور برای قطع یک جریان اتصال کوتاه استفاده نمی‌شود. کنتاکتورها در گستره و اندازه‌های مختلفی موجودند.
از کنتاکتورهای کوچک با ولتاژتغذیه ۲۴V DC یا ACکه به سادگی در یک دست جا می‌گیرند و توانایی قطع تنها ۱ آمپر را دارند، گرفته تا کنتاکتورهای با پهنا (یا درازای) ۱ متر (یارد) با ولتاژهای چند کیلوولت و آمپراژ چند هزار آمپر.
کنتاکتورها برای کنترل بارهای مختلف الکتریکی اعم از الکتروموتورها، بانکهای خازنی، مدارات روشنایی، گرمکن‌های الکتریکی و سایر تجهیزات الکتریکی استفاده می‌شوند. بوبین یک هسته مغناطیسی سیم پیچی شده‌است که نیروی لازم را برای اتصال فیزیکی کنتاکتهای هادی الکتریسته فراهم می‌سازد.
مزایای کنتاکتور: ۱-رفع خطای ناشی از راه اندازی مجدد ماشین(دستگاه) در مواقع خاموشی ۲-امکان فرمان از چند محل به صورت اتوماتیک ۳-دارای حفاظت بیشتر و اقتصادی تر و ایمن تر ۴-عمر بیشتر نسبت به کلید ساده
| مدل | ظرفیت (IEC60947, AC-3[Le], KW/A) | زمان دوام در 440 ولت، 1000 دفعه AC | جریان | کنتاکت کمکی استاندارد | ابعاد | |||||
| AC200/240V | AC380/440V | AC500/550V | AC660/690V | AC1000V | الکتریکال | مکانیکال | ||||
| UMC9 | 2.5/9 | 4/9 | 4/7 | 5.5/6 | – | 2500 | 25000 | AC,DC | 1NO or 1NC | 44×75×80(AC) 44×75×112(DC) |
| UMC12 | 3.5/12 | 5.5/12 | 7.5/12 | 7.5/9 | – | 2500 | 25000 | |||
| UMC18 | 4.5/18 | 7.5/18 | 8.5/15 | 7.5/9 | – | 2500 | 15000 | AC,DC | – | 45×83×94(AC) 45×83×127(DC) |
| UMC25 | 5.5/25 | 11/25 | 15/22 | 15/18 | – | 2500 | 15000 | |||
| UMC32 | 7.5/32 | 15/32 | 18.5/28 | 18.5/22 | – | 2000 | 15000 | |||
| UMC40 | 11/40 | 18.5/40 | 22/32 | 22/23 | – | 2000 | 15000 | AC,DC | 2NO+1NC (DC only) | 55×106×111 |
| UMC50 | 15/50 | 22/50 | 30/43 | 30/28 | – | 2000 | 15000 | |||
| UMC65 | 18.5/65 | 30/65 | 33/60 | 33/35 | – | 2000 | 15000 | |||
| UMC75 | 22/75 | 37/75 | 37/64 | 37/42 | – | 2000 | 10000 | AC,DC | 2NO+1NC (DC only) | 70×140×128 |
| UMC85 | 25/85 | 45/85 | 50/75 | 45/45 | – | 2000 | 10000 | |||
| UMC100 | 30/100 | 55/100 | 50/85 | 45/65 | – | 2000 | 10000 | |||
| UMC115 | 37/115 | 60/115 | 59/100 | 55/65 | 65/50 | 1000 | 5000 | AC/DC | 2NO+2NC | 103×155×146 |
| UMC130 | 40/130 | 65/130 | 70/120 | 75/82 | 75/54 | 1000 | 5000 | |||
| UMC150 | 45/150 | 75/150 | 90/140 | 90/120 | 90/66 | 1000 | 5000 | |||
| UMC185 | 55/185 | 90/185 | 110/180 | 110/120 | 110/78 | 1000 | 5000 | AC/DC | 2NO+2NC | 138*204*174 |
| UMC225 | 75/225 | 132/225 | 132/200 | 132/150 | 132/96 | 1000 | 5000 | |||
| UMC265 | 80/265 | 147/265 | 150/225 | 160/173 | 160/113 | 1000 | 5000 | |||
| UMC300 | 90/300 | 160/300 | 200/273 | 200/220 | 200/141 | 1000 | 5000 | AC/DC | 2NO+2NC | 163*243*203 |
| UMC400 | 125/400 | 220/400 | 250/300 | 250/300 | 250/178 | 1000 | 5000 | |||
| UMC500 | 140/500 | 250/500 | 300/426 | 335/360 | 275/192 | 50 | 500 | |||
| UMC630 | 190/630 | 330/500 | 330/500 | 400/412 | 300/213 | 50 | 500 | AC/DC | 2NO+2NC | 276*314*253 |
| UMC800 | 220/800 | 440/800 | 500/720 | 500/630 | 400/248 | 50 | 500 | |||
| مشخصات | 18AF | 40AF | 65AF | 100AF | |
| کنتاکتور HGC | جریان نامی (آمپر) | 9,12,18 | 25,32,40 | 50,65 | 75,85,100 |
| ولتاژ نامی (ولت) | 750 | 750 | 1000 | 1000 | |
| بیمتال HGT | رنج جریان تنظیمی (آمپر) | 0.12 تا 18 | 7 تا 40 | 7 تا 65 | 17 تا 100 |
| رتبه حفاظت | Class 10 A | Class 10 A | Class 10 A | Class 10 A | |
| مشخصات | 150 AF | 265 AF | 500 AF | 800 AF | |
| کنتاکتور HGC | جریان نامی (آمپر) | 115, 130, 150 | 185, 225, 265 | 300, 400, 500 | 630, 800 |
| ولتاژ نامی (ولت) | 1000 | 1000 | 1000 | 1000 | |
| بیمتال HGT | رنج جریان تنظیمی (آمپر) | 48 تا 150 | 48 تا 265 | 90 تا 500 | 378 تا 800 |
| رتبه حفاظت | Class 10 A | Class 10 A | Class 10 A | Class 10 A | |
| مدل | HGC9 | HGC12 | HGC18 | HGC25 | HGC32 | HGC40 | HGC50 | HGC65 | HGC75 | HGC85 | HGC100 | ||||
| IEC 60947-4 | ولتاژ عایقی نامی Ui (ولت) | 750 | 750 | 750 | 750 | 750 | 750 | 1000 | 1000 | 1000 | 1000 | 1000 | |||
| ولتاژ عملکرد نامی Ue (ولت) | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | ||||
| ولتاژ عملکرد قابل تحمل (کیلوولت) | 6 | 6 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | ||||
| ولتاژ Uimp (کیلوولت) | |||||||||||||||
| جریان حرارتی نامی AC1 (آمپر) | 25 | 25 | 40 | 45 | 55 | 60 | 70 | 85 | 115 | 125 | 145 | ||||
| AC3 | 200 تا 240 ولت | کیلووات بر آمپر | 2.5/9 | 3.5/12 | 4.5/18 | 5.5/25 | 7.5/32 | 11/40 | 15/50 | 18.5/65 | 22/75 | 25/85 | 30/100 | ||
| 380 تا 440 ولت | 4/9 | 5.5/12 | 7.5/18 | 11/25 | 15/32 | 18.5/40 | 22/50 | 30/65 | 37/75 | 45/85 | 55/100 | ||||
| 500 تا 550 ولت | 4/7 | 7.5/12 | 8.5/13 | 15/22 | 18.5/28 | 22/32 | 30/43 | 33/60 | 37/64 | 50/75 | 55/85 | ||||
| 660 تا 690 ولت | 4/6 | 7.5/9 | 7.5/9 | 15/17 | 18.5/20 | 22/23 | 30/28 | 33/35 | 37/42 | 45/45 | 50/65 | ||||
| 1000 ولت | – | – | – | – | – | – | – | – | – | – | – | ||||
| طول عمر | الکتریکی | 10,000 بار | 250 | 250 | 250 | 250 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | ||
| مکانیکی | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | ||||
| AC4 | 200 تا 240 ولت | کیلووات بر آمپر | 1.5/8 | 2.2/11 | 3.7/16 | 3.7/18 | 4.5/22 | 5.5/25 | 7.5/35 | 11/50 | 13/55 | 15/65 | 17/72 | ||
| 380 تا 440 ولت | 2.2/6 | 4/9 | 4/11 | 5.5/13 | 7.5/17 | 11/24 | 15/32 | 22/47 | 25/52 | 30/62 | 33/68 | ||||
| عمر الکتریکی | 10,000 بار | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |||
| کنتاکت | اصلی | AC | 1NO+1NC/2NO+2NC | 1NO+1NC 2NO+2NC | 1NO+1NC 2NO+2NC | ||||||||||
| DC | 2NO+1NC | ||||||||||||||
| کمکی | AC | 1NO+1NC/2NO+2NC | 2NO+2NC | 1NO+1NC 2NO+2NC | |||||||||||
| DC | 1NO+1NC | ||||||||||||||
| ابعاد | AC | عمق×ارتفاع×عرض (میلیمتر) | 91.1×94.2×45 | 96.6×99.6×45 | 129×123.6×55 | 153×146×70 | |||||||||
| DC | 124×94.2×45 | 129.5×99.6×45 | |||||||||||||
| مدل | HGC115 | HGC130 | HGC150 | HGC185 | HGC225 | HGC265 | HGC300 | HGC400 | HGC500 | HGC630 | HGC800 | ||||
| IEC 60947-4 | ولتاژ عایقی نامی Ui (ولت) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | |||
| ولتاژ عملکرد نامی Ue (ولت) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | ||||
| ولتاژ عملکرد قابل تحمل (کیلوولت) | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | ||||
| ولتاژ Uimp (کیلوولت) | |||||||||||||||
| جریان حرارتی نامی AC1 (آمپر) | 160 | 180 | 210 | 275 | 315 | 350 | 400 | 500 | 550 | 750 | 900 | ||||
| AC3 | 200 تا 240 ولت | کیلووات بر آمپر | 37/115 | 40/130 | 45/150 | 55/185 | 75/225 | 80/265 | 90/300 | 125/400 | 140/500 | 190/630 | 220/800 | ||
| 380 تا 440 ولت | 60/115 | 65/130 | 75/150 | 90/185 | 132/225 | 147/265 | 160/300 | 220/400 | 250/500 | 330/630 | 440/800 | ||||
| 500 تا 550 ولت | 59/100 | 70/120 | 90/140 | 110/180 | 132/200 | 150/225 | 200/273 | 250/300 | 300/426 | 330/500 | 500/720 | ||||
| 660 تا 690 ولت | 55/65 | 75/82 | 90/120 | 110/120 | 132/150 | 160/173 | 200/220 | 250/300 | 335/360 | 400/412 | 500/630 | ||||
| 1000 ولت | 65/50 | 75/54 | 90/66 | 110/78 | 132/96 | 160/113 | 200/141 | 250/178 | 275/192 | 300/213 | 400/284 | ||||
| طول عمر | الکتریکی | 10,000 بار | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 50 | 50 | 50 | ||
| مکانیکی | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | ||||
| AC4 | 200 تا 240 ولت | کیلووات بر آمپر | 19/80 | 22/93 | 30/125 | 37/150 | 45/185 | 50/200 | 55/220 | 75/300 | 90/350 | 110/400 | 160/630 | ||
| 380 تا 440 ولت | 37/75 | 45/90 | 55/110 | 75/150 | 90/185 | 102/200 | 110/220 | 150/300 | 175/350 | 200/400 | 300/630 | ||||
| عمر الکتریکی | 10,000 بار | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |||
| کنتاکت | اصلی | 2NO+2NC | |||||||||||||
| کمکیAC | 2NO+2NC | ||||||||||||||
| ابعاد | AC | عمق×ارتفاع×عرض (میلیمتر) | 145.1×155×103 | 174.2×204×138 | 203×243×163 | 255.3×314×276 | |||||||||
