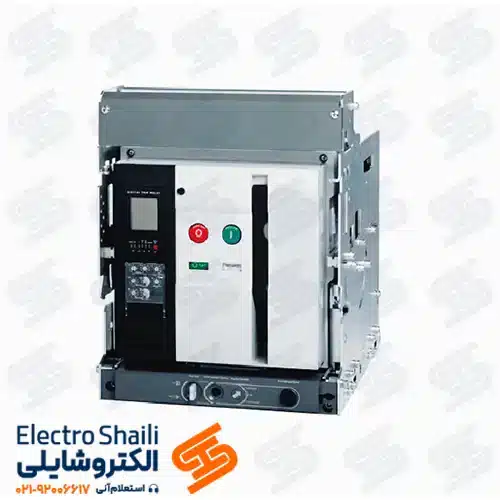

کلید هوایی فیکس 1000 آمپر ال اس با کدهای AN10D310HMAD0D0AXNG5 و AN10D310HM2D2D2AXAG5، تجهیزی قدرتمند برای حفاظت شبکه های صنعتی و ساختمانی است که درگیر جریان های بالا و بارهای دائمی هستند.
مدل MAD0D0AXNG5 با حفاظت حرارتی–مغناطیسی، گزینه ای اقتصادی و قابل اعتماد برای پروژه های عمومی و تابلوهای فشار ضعیف محسوب می شود.
مناسب پیمانکارانی که به دنبال محصولی مطمئن با هزینه کمتر هستند.
این دسته از کلید هوایی ال اس با طراحی فریم فیکس و قدرت قطع بالا، علاوه بر پایداری عملکرد، امکان انتخاب بین واحدهای حفاظتی مختلف را فراهم می کنند تا متناسب با نیاز پروژه در سطوح مختلف ایمنی و قابلیت تنظیم مورد استفاده قرار گیرند.
در مقابل، مدل M2D2D2AXAG5 با واحد حفاظتی الکترونیکی LSI، قابلیت تنظیم دقیق جریان، بوبین قطع و وصل و رله حفاظتی پیشرفته، بهترین انتخاب برای پروژه های حساس، صنایع سنگین و بارهای موتوری است.
از آنجا که این کلیدها در دسته Fixed Type قرار می گیرند، نصب آسان تر و هزینه نگهداری پایین تری نسبت به مدل های کشویی دارند.
موضوعی که باعث صرفه جویی چشمگیر در زمان و هزینه پروژه های بزرگ می شود.
رعایت کامل استاندارد IEC 60947-2، کیفیت ساخت کره ای LS Electric و توانایی تحمل خطاهای شدید، این کلید را به گزینه ای مطمئن برای مهندسانی تبدیل کرده که به دنبال ایمنی بالا و عمر مفید طولانی هستند.
به زبان ساده، کلید هوایی 1000 آمپر ال اس فقط یک تجهیز حفاظتی نیست؛ بلکه یک سرمایه گذاری بلندمدت روی امنیت، دوام و کاهش هزینه های پروژه به حساب می آید.
کلید هوایی کشویی 1000 آمپر ال اس با مکانیزم Withdrawable امکان جداسازی کلید از محفظه را بدون نیاز به قطع کامل برق فراهم می سازد، این ویژگی علاوه بر ارتقای ایمنی اپراتور، موجب کاهش زمان توقف شبکه، تسهیل سرویس و افزایش قابلیت اطمینان در تابلوهای فشار ضعیف می شود.
جدول مشخصات کلید هوایی فیکس 1000 آمپر LS
| مشخصات |
جزئیات |
| برند / سازنده |
LS Electric (ال اس کره جنوبی) |
| نوع کلید |
کلید هوایی فیکس (Fixed Type ACB) |
| سری و کد محصول |
AN10D310HMAD0D0AXNG5 (حفاظت حرارتی–مغناطیسی ⇒ اقتصادی)
AN10D310HM2D2D2AXAG5 (حفاظت الکترونیکی LSI ⇒ پیشرفته) |
| جریان نامی (In) |
1000 آمپر |
| رنج تنظیم جریان (Ir) |
ثابت روی 1000A در مدل MAD0D0AXNG5
قابل تنظیم با واحد LSI در مدل M2D2D2AXAG5 |
| تعداد پل |
3 پل (3P) |
| نوع حفاظت |
حرارتی–مغناطیسی (مدل اقتصادی)
الکترونیکی LSI با تنظیم Selectivity (مدل پیشرفته) |
| قدرت قطع (Icu @415V) |
50kA در مدل اقتصادی
65kA در مدل پیشرفته |
| ولتاژ نامی کاری (Ue) |
690 ولت AC |
| ولتاژ نامی عایقی (Ui) |
1000 ولت AC |
| ولتاژ ضربه ای (Uimp) |
12kV |
| فرکانس کاری |
50/60Hz |
| عمر مکانیکی |
بیش از 10,000 سیکل |
| عمر الکتریکی |
بیش از 5,000 قطع و وصل در بار نامی |
| امکانات جانبی |
مدل اقتصادی ⇒ قابلیت افزودن بوبین قطع
مدل پیشرفته ⇒ بوبین قطع و وصل + رله حفاظتی کامل |
| ابعاد تقریبی (HxWxD) |
حدود 370 × 340 × 260 mm |
| وزن تقریبی |
بین 25 تا 27 کیلوگرم (بسته به مدل) |
| استاندارد مرجع |
IEC 60947-2 |
| کاربرد اصلی |
مدل MAD0D0AXNG5 ⇒ پروژه های عمومی و اقتصادی
مدل M2D2D2AXAG5 ⇒ صنایع سنگین، بارهای موتوری و شبکه های حساس |
ویژگی های کلید هوایی فیکس 1000 آمپر ال اس
از مهم ترین ویژگی های کلید هوایی فیکس 1000 آمپر LS اینه که برای شرایطی ساخته شده که جریان های بالا و خطاهای شدید در مدار اجتناب ناپذیر هست.
این کلید با طراحی فیکس و بهره گیری از دو نوع واحد حفاظتی، هم برای پروژه های اقتصادی و هم برای پروژه های حساس راهکار ارائه می ده.
- جریان نامی 1000 آمپر مناسب برای فیدرهای اصلی شبکه های صنعتی و ساختمانی.
- طراحی فیکس (Fixed Type) نصب سریع، اشغال فضای کمتر و نگهداری کم هزینه.
- تنوع در واحد حفاظتی: حرارتی–مغناطیسی (اقتصادی) یا الکترونیکی LSI (پیشرفته و تنظیم پذیر).
- قدرت قطع خطا تا 65kA اطمینان از حفاظت شبکه در شرایط اتصال کوتاه شدید.
- واحد LSI امکان تنظیم دقیق جریان، زمان قطع و Selectivity بین کلیدها.
- دوام مکانیکی بیش از 10,000 سیکل و عمر الکتریکی بالای 5,000 بار در بار نامی.
- سازگاری با تجهیزات جانبی: بوبین قطع، بوبین وصل، رله حفاظتی و ماژول های کنترلی.
- طراحی مقاوم و استاندارد IEC 60947-2 تطابق کامل با الزامات بین المللی.
کاربردهای کلید هوایی فیکس 1000 آمپر ال اس
کاربرد کلید هوایی فیکس 1000 آمپر LS در پروژه هایی پررنگ می شه که امنیت مدار، پایداری شبکه و مدیریت جریان های بالا ضروری باشه.
این تجهیز به خاطر قدرت بالا و طول عمر زیاد، هم در صنایع سنگین و هم در پروژه های ساختمانی مدرن جایگاه ویژه ای داره.
- حفاظت فیدرهای اصلی در تابلو برق های فشار ضعیف.
- صنایع انرژی بر مثل فولاد، سیمان، پتروشیمی، پالایشگاه و معادن.
- مراکز حساس مثل بیمارستان ها، دیتاسنترها و ایستگاه های انتقال برق.
- پروژه های ساختمانی بزرگ شامل برج های اداری، تجاری و مسکونی.
- سیستم های ژنراتور اضطراری و UPSهای پرظرفیت.
- خطوط تولید با بارهای متغیر و شبکه های دارای بار دینامیکی سنگین.
- تابلوهای بانک خازنی با ظرفیت بالا برای اصلاح ضریب توان.
- پروژه های زیربنایی مثل مترو، فرودگاه ها و ایستگاه های راه آهن.
مزایای کلید هوایی فیکس 1000 آمپر ال اس
از مهم ترین مزایای کلید هوایی فیکس 1000 آمپر LS اینه که ترکیبی از ایمنی بالا، دوام طولانی و صرفه اقتصادی رو در یک تجهیز ارائه می ده.
این کلید هم خیال مهندس ها رو از نظر فنی راحت می کنه و هم پیمانکارها رو از نظر هزینه ای راضی نگه می داره.
- ایمنی شبکه در سطح بالا جلوگیری از خاموشی های گسترده و خسارت به تجهیزات.
- انتخاب متناسب با پروژه نسخه اقتصادی برای کاربری عمومی، نسخه پیشرفته برای صنایع حساس.
- کاهش هزینه نصب و نگهداری به دلیل طراحی فیکس و ساختار ساده تر نسبت به مدل های کشویی.
- طول عمر مکانیکی و الکتریکی بالا کاهش دفعات تعویض و صرفه جویی در هزینه های تعمیر.
- قابلیت تنظیم در مدل LSI امکان هماهنگی حفاظتی (Selectivity) بین کلیدها و تجهیزات مختلف.
- سازگاری با تجهیزات جانبی انعطاف بالا در طراحی تابلو برق.
- عملکرد پایدار در شرایط بارهای سنگین، ناپایدار و محیط های صنعتی سخت.
- کیفیت ساخت کره ای اطمینان از ماندگاری و کارکرد طولانی مدت در پروژه های بزرگ.
کلید هوایی فیکس 1000 آمپر ال اس مدل AN10D310HMAD0D0AXNG5
این مدل از سری کلیدهای هوایی فیکس ال اس با واحد حفاظتی حرارتی–مغناطیسی (Thermal Magnetic) طراحی شده و انتخابی اقتصادی و مطمئن برای پروژه های عمومی و تابلوهای فشار ضعیف است.
قدرت قطع مناسب، پایداری عملکرد و نصب آسان از ویژگی های این کد به شمار می آید. AN10D310HMAD0D0AXNG5 بیشتر توسط پیمانکارانی استفاده می شود که نیاز به یک راهکار قابل اعتماد با هزینه بهینه دارند.
کلید هوایی فیکس 1000 آمپر ال اس مدل AN10D310HM2D2D2AXAG5
این نسخه از کلید هوایی ال اس به واحد حفاظتی الکترونیکی LSI مجهز است که امکان تنظیم دقیق پارامترهای حفاظتی مانند اضافه بار، اتصال کوتاه و خطای زمین را فراهم می سازد.
مدل AN10D310HM2D2D2AXAG5 علاوه بر داشتن بوبین قطع و وصل، گزینه ای حرفه ای برای صنایع سنگین، بارهای موتوری و شبکه های حساس محسوب می شود.
قابلیت Selectivity و حفاظت پیشرفته، این کد را به انتخابی ایده آل برای پروژه های حیاتی تبدیل کرده است.
جدول مقایسه کدهای کلید هوایی فیکس 1000 آمپر LS
| مشخصه کلیدی |
AN10D310HMAD0D0AXNG5 |
AN10D310HM2D2D2AXAG5 |
| نوع حفاظت |
حرارتی–مغناطیسی (Thermal Magnetic) ⇒ اقتصادی |
الکترونیکی (LSI) ⇒ پیشرفته و قابل تنظیم |
| قابلیت تنظیم جریان |
ندارد (ثابت روی 1000A) |
دارد (تنظیم دقیق پارامترهای حفاظتی) |
| قدرت قطع (Icu @415V) |
50kA |
65kA |
| امکانات جانبی |
قابلیت افزودن بوبین قطع |
بوبین قطع، بوبین وصل و رله حفاظتی کامل |
| دقت حفاظتی |
پایه و استاندارد |
بالا ⇒ مناسب بارهای موتوری و شبکه های حساس |
| مناسب برای |
پروژه های عمومی، تابلوهای اقتصادی |
پروژه های حساس، صنایع سنگین و بارهای متغیر |
قیمت کلید هوایی فیکس 1000 آمپر LS
قیمت کلید هوایی فیکس 1000 آمپر ال اس (مدل های AN10D310HMAD0D0AXNG5 و AN10D310HM2D2D2AXAG5) بسته به نوع حفاظت، قدرت قطع و لوازم جانبی مثل بوبین قطع و وصل یا رله حفاظتی متفاوت است.
برای اینکه انتخابی مطمئن و اقتصادی داشته باشید، می توانید با کارشناسان فنی تماس بگیرید تا علاوه بر اعلام قیمت روز، بهترین مدل متناسب با شرایط فنی پروژه شما پیشنهاد شود.
خرید کلید هوایی ال اس در مدل های فیکس و کشویی از نمایندگی الکتروشایلی امکان دسترسی به اصالت کالا و گارانتی معتبر را تضمین می کند.
