کلید محافظ جان زیمنس SIEMENS

کلید محافظ جان زیمنس

کلید محافظ جان زیمنس RCCB Siemens، یک دستگاه الکترونیکی است که به منظور حفاظت از افراد در برابر خطرات الکتریکی مورد استفاده قرار می‌گیرد. این کلید، با تشخیص جریان خطا وجود دارد و در صورت وجود جریان خطا ناشی از تماس بین بخش‌های فعال و بدنه یا از دستگاه‌های الکتریکی بیرونی مانند آب یا خاک، جریان الکتریکی را قطع می‌کند.

RCCB زیمنس علاوه بر قطع جریان الکتریکی ناشی از خطا، قابلیت تشخیص نشتی (leakage) نیز دارد. در صورتی که جریان نشتی از حد مجاز تعیین شده توسط کاربر تجاوز کند، RCCB فوراً جریان را قطع می‌کند و به این ترتیب احتمال بروز حوادث الکتریکی ناشی از نشت جریان را به حداقل می‌رساند.

به طور کلی، RCCB زیمنس به عنوان یک دستگاه حفاظتی موثر در سیستم‌های الکتریکی استفاده می‌شود تا جان و امنیت افراد را در برابر خطرات الکتریکی حفظ کند.

در سیستم‌های برقی، ایمنی و حفاظت از جان و مالکیت افراد امری بسیار حائز اهمیت است. کلید محافظ جان RCCB زیمنس یکی از دستگاه‌هایی است که برای حفاظت از جان افراد در برابر خطرات برق استفاده می‌شود. این نوشته به شما توضیح خواهد داد که کلید محافظ جان RCCB زیمنس چیست و چگونه کار می‌کند و چرا استفاده از آن ضروری است.

انواع کلید محافظ جان زیمنس

کلیدهای محافظ جان RCCB زیمنس به تناسب با نیازها و محیط‌های مختلف، در انواع متنوعی عرضه می‌شوند. برخی از انواع کلیدهای محافظ جان RCCB زیمنس عبارتند از:

1. کلید محافظ جان قطع شونده تک فاز (Single-phase RCCB): برای حفاظت در سیستم‌های الکتریکی تک فاز استفاده می‌شود.
2. کلید محافظ جان قطع شونده سه فاز (Three-phase RCCB): برای حفاظت در سیستم‌های الکتریکی سه فاز مورد استفاده قرار می‌گیرد.
3. کلید محافظ جان با میزان نشتی قابل تنظیم (Adjustable Leakage RCCB): این نوع کلید، قابلیت تنظیم حداکثر مقدار جریان نشتی را دارد و بر اساس آن جریان را قطع می‌کند.
4. کلید محافظ جان با زمان عمل قابل تنظیم (Adjustable Time Delay RCCB): این نوع RCCB دارای تنظیم زمان عمل برای قطع جریان است و می‌تواند به طور انتخابی به تأخیر افتاده یا بلافاصله جریان را قطع کند.
5. کلید محافظ جان با ویژگی هوشمند (Smart RCCB): این نوع RCCB دارای قابلیت هوشمندی مانند اتصال به شبکه‌های هوشمند، کنترل از راه دور و قابلیت ارتباط با سیستم‌های دیگر است.

همچنین، برای انواع خاصی از نیازها و محیط‌ها نیز مدل‌های مخصوصی از کلیدهای محافظ جان RCCB زیمنس وجود دارد. اما در کل، این انواع کلیدها هدف اصلی حفاظت از افراد در برابر خطرات الکتریکی را دارند و میزان جریان نشتی را تشخیص داده و در صورت لزوم جریان را قطع می‌کنند.

سری های مختلف کلید محافظ جان زیمنس Siemens RCCB Series

سری های مختلف کلید محافظ جان زیمنس، به عنوان یکی از نقاط قوت و مهم ترین تجهیزات ایمنی و اجزای برقی در صنعت، نقش بسیار حیاتی در حفاظت از تجهیزات، افراد و فرآیندهای صنعتی ایفا می‌کنند. با پیشرفت فناوری و افزایش نیازهای صنعتی، کلیدهای محافظ جان با امکانات و ویژگی‌های بیشتری تولید می‌شوند تا به گسترش و پیچیدگی نیازهای مختلف صنایع پاسخ دهند.

در ادامه به بررسی و معرفی سری های مختلف کلیدهای محافظ جان زیمنس پرداخته و ویژگی‌ها، کاربردها، و اهمیت آنها در محافظت از تجهیزات الکتریکی و فرآیندهای صنعتی مختلف را مورد بررسی قرار می‌دهد. همچنین، تلاش شده است تا با توضیح مبانی نظری و اصول کلیدی، خواننده را با اصطلاحات و مفاهیم اساسی این تجهیزات آشنا سازیم.

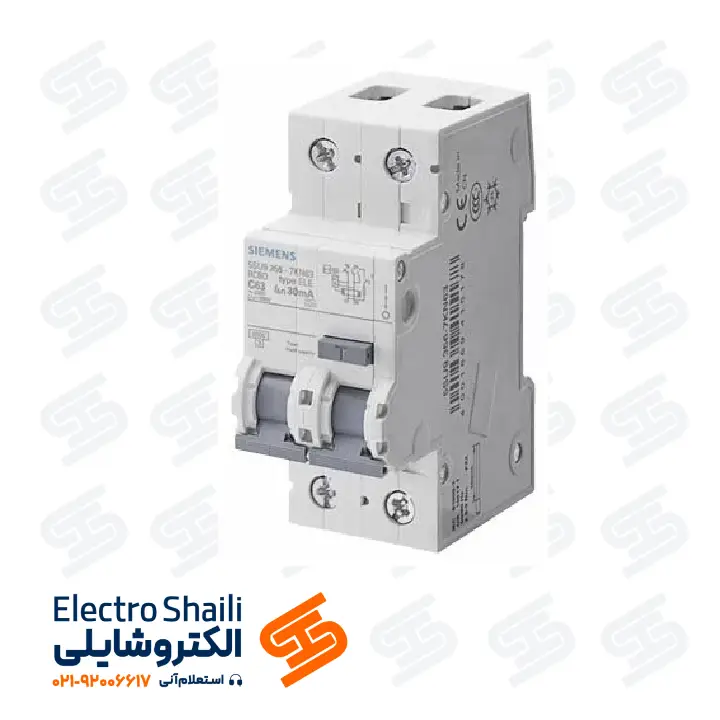

کلید محافظ جان زیمنس سری 5SV1 compact RCBOs

کلید محافظ جان سری 5SV1 کمپکت (RCBOs) ترکیبی از RCCB و MCB در یک طراحی جمع و جور برای محافظت از افراد، آتش و خط است. برای محافظت از افراد و محافظت در برابر آتش، بخش جریان مانده نوع AC در صورت وجود جریان‌های مانده sinusoidal AC عمل می‌کند و نوع A همچنین در صورت وجود جریان‌های مانده DC نبضی عمل می‌کند. کلیدهای محافظ جان با جریان مانده نامی حداکثر 30 میلی‌آمپر برای محافظت از افراد، مواد و محافظت در برابر آتش استفاده می‌شوند، همچنین برای محافظت اضافی در برابر تماس مستقیم. قسمت MCB کلید محافظ جان خطوط را در برابر بارزاندازی و اختلال‌های کوتاه مدت حفاظت می‌کند و در ویژگی‌های B و C در دسترس است. تخصیص به هر مدار شاخه جلوگیری از تریپ ناخواسته مدارهای بی‌عیبی است که توسط تجمع جریان‌های نشتی مرتبط با عملکرد یا توسط پالس‌های جریان گذرا در طول عملیات سوئیچینگ ایجاد می‌شوند. کلیدهای محافظ جان شامل یک بخش برای شناسایی جریان اشکال و یک بخش برای شناسایی اضافی هستند. آن‌ها مجهز به یک رها کننده حرارتی بازگشتی/زمانی وابسته به زمان (ترمال بی‌فلز) برای جریان‌های کم اضافی و با یک رها کننده فوری الکترومغناطیسی برای جریان‌های بارزاندازی و اختلال‌های کوتاه مدت هستند. مواد تماس ویژه‌ای که استفاده می‌شود، عمر خدمات طولانی را تضمین کرده و در برابر جوشکاری تماس، درجه بالایی از محافظت را ارائه می‌دهند.

RCBO الکترومکانیکی زیمنس کم‌حجمترین RCBO دنیا با توان 1 مگاوات:

• با تشکیل طراحی باریک با عرض تنها 18 میلیمتر، کلید محافظ جان الکترومکانیکی (RCBO) به‌طور ایده‌آل برای ساختمان‌های جدید و همچنین بازار بازآرایی، مانند در ساختمان‌های قدیمی، مناسب است.

• در ساختمان‌های جدید، صرفه‌جویی 50 درصدی در فضا نسبت به نسخه با عرض 2 مگاوات به پیاده‌سازی تابلوهای توزیع کم‌حجم و به‌همین دلیل اغلب ارزان‌تر امکان می‌دهد.

• به ویژه در پروژه‌هایی که باید با محافظت از جریان‌های مانده فردی تجهیز شود، می‌توان تابلوهای توزیع کوچک‌تر نصب کرد که هزینه‌های قابل توجهی صرفه‌جویی می‌کند.

• در ساختمان‌های قدیمی، جایگزینی MCBهای 1 قطبی موجود با یک RCBO 5SV1 در تنها 1 مگاوات (بدون نیاز به فضای اضافی در تابلو توزیع) بسیار آسان است.

• این جایگزینی باعث افزایش سطح محافظت در مدارهای الکتریکی شده و ایمنی شخصی افراز می‌دهد.

• با تشکیل 5ST پین‌باس‌بارهای کم‌حجم، دستگاه‌ها می‌توانند به‌راحتی حتی در تابلوهای توزیع با فضای باریک نصب و اتصال شوند.

• RCBOهای جدید کم‌حجم 5SV1 دارای مجموعه وسایل جانبی گسترده‌ای همچون کلیدهای کمکی، مخاطب‌های سیگنال اشکال، دستگاه‌های تشخیص اشکال کمان و پین‌باس‌بارها هستند.

• اگر RCBO را با یک واحد تشخیص اشکال کمان 5SM6 اتصال دهید، یک ترکیب در 2 مگاوات از حفاظت در مقابل جریان‌های مانده، از بارزاندازی/اختلال کوتاه و از اشکال کمان به وجود می‌آید. این ترکیب حداکثر حفاظت از افراد و دارایی‌ها را ارائه می‌دهد.

ویژگی های کلید محافظ جان زیمنس سری 5SV1 compact RCBOs

کلید جریان نشتی زیمنس (Siemens) از سری 5SV، که به عنوان RCCB (Residual Current Circuit Breaker) نیز شناخته می‌شود، دارای ویژگی‌های زیر است:

1. حفاظت در برابر جریان نشتی: کلید 5SV به طور خاص برای شناسایی جریانهای نشتی که ممکن است به خطرات برقی منجر شوند، طراحی شده است. با قطع جریان به سرعت، این کلید به محافظت فوری در برابر خطرات احتمالی اقدام می‌نماید.
2. زمان واکنش سریع: با سرعت واکنش بالا در کشف جریانهای نشتی، کلید 5SV به سرعت و به صورت فوری عمل می‌کند و از مرحله‌های پیشرفته خطر خارج می‌شود.
3. محدوده‌ی عملکرد: این کلید جریان نشتی در محدوده جریان‌های نامینال مختلف کار می‌کند و توانایی شناسایی و توقف جریان نشتی را در محدوده‌های گسترده‌تری داراست.
4. قدرت قطع: کلید 5SV با قدرت قطع بالا، قادر به شناسایی قابل اعتماد جریان نشتی است و با اقدام به قطع فوری جریان، محافظت از افراد و تجهیزات را ایجاد می‌نماید.

کاربرد کلید محافظ جان زیمنس سری 5SV1 compact RCBOs

کلید جریان نشتی زیمنس (Siemens) سری 5SV در مکان‌ها و موارد مختلف کاربرد دارد. در زیر، چند مورد از کاربردهای رایج این کلید را ذکر می‌کنیم:

1. مسکن‌ها و ساختمان‌های مسکونی: کلید 5SV در سیستم‌های برقی ساختمان‌های مسکونی مورد استفاده قرار می‌گیرد. این کلید قادر به شناسایی جریانهای نشتی و جلوگیری از خطرات برقی در داخل منازل و ساختمان‌ها است.
2. تجهیزات وسایل خانگی: در برخی تجهیزات وسایل خانگی مانند یخچال‌ها، واشرها و دستگاه‌های برقی دیگر، از کلید جریان نشتی سری 5SV زیمنس استفاده می‌شود. این کلید محافظت از کاربران در برابر جریانهای نشتی و حفظ ایمنی الکتریکی این تجهیزات را تامین می‌کند.
3. صنعت و محیط‌های تجاری: کلید 5SV ممکن است در محافظت از شبکه‌های برق صنعتی و تجاری مورد استفاده قرار بگیرد. این شامل کارخانجات، ادارات، هتل‌ها، فروشگاه‌ها و سایر موقعیت‌های تجاری است که نیاز به حفاظت اضافی در برابر خطرات برقی دارند.
4. تجهیزات الکتریکی و الکترونیکی: در برخی تجهیزات الکتریکی و الکترونیکی حساس مانند سرورها، رک‌های دیتا، تجهیزات آزمایشگاهی و دستگاه‌های پزشکی، کلید 5SV برای حفاظت از تجهیزات در برابر جریانهای نشتی و خطرات برقی استفاده می‌شود.

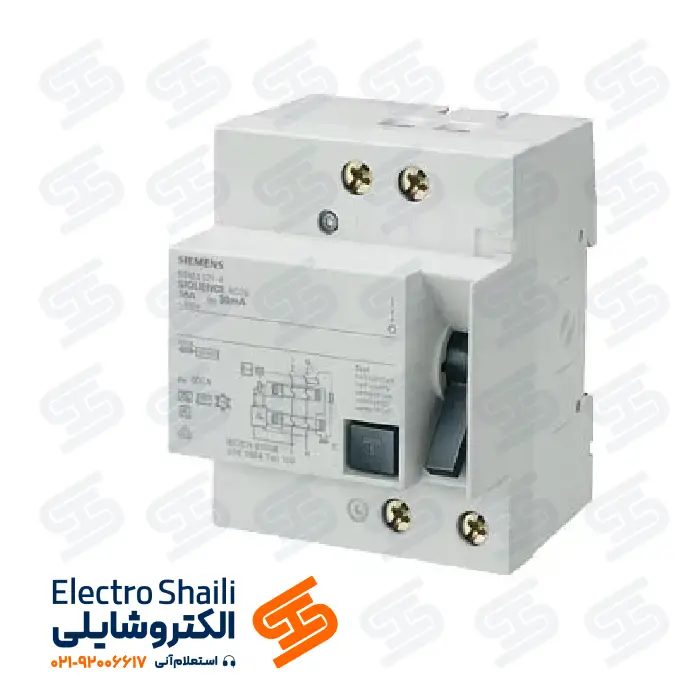

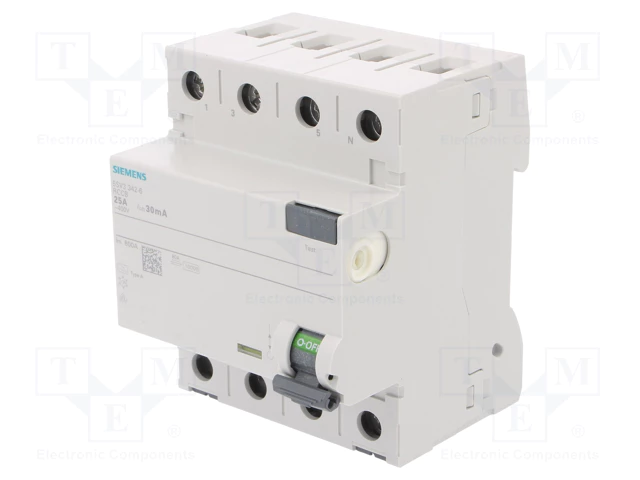

کلید محافظ جان زیمنس سری 5SV3

سری 5SV3 RCCBs مناسب برای محافظت از افراد و آتش می‌باشد. این کلیدها در نسخه‌های 2 یا 4 قطبی در دسترس هستند و هرکدام می‌توانند روی ریل DIN نصب شوند. RCCBs 5SV3 عملکرد بسیار قابل اعتماد و کیفیت عالی ارائه می‌دهند.

• کلید قطع جریان نشتی برای محافظت از افراد و آتش
• بدون سیلیکون
• در نسخه‌های 2 یا 4 قطبی در دسترس است
• عملکرد تریپ فوری، توانایی مقاومت در برابر جریان‌های سورژ بیش از 1kA
• نصب روی ریل DIN
• عمر مفید تجهیزات: بیش از 10,000 چرخه سوئیچینگ
• پوشش: IP20
• دمای محیط: -25→+45 درجه سانتی‌گراد
• زمان قطع – فوری
• محافظت در برابر جریان‌های نشتی
• نصب آسان و ایمن

کلید محافظ جان زیمنس سری 5SM2

کلید محافظ جان زیمنس سری RCBOs 5SU1

RCBOها ترکیبی از یک RCCB و یک کلید مینیاتوری قطع کننده در یک طراحی کوچک برای حفاظت از افراد، حریق و خط است. برای حفاظت از افراد و حریق، قسمت جریان مابقی نوع A در صورت وقوع جریان‌های مابقی AC سینوسی و جریان‌های مابقی یکنواخت DC تریپ می‌شود.

RCBOها با یک جریان مابقی تعیین‌شده حداکثر 30 میلی‌آمپر برای حفاظت از افراد، مواد و حریق، و همچنین برای حفاظت در برابر تماس مستقیم استفاده می‌شوند. RCBOها با جریان مابقی تعیین‌شده 10 میلی‌آمپر عمدتاً در مناطقی استفاده می‌شوند که خطر بیشتری برای افراد و نصب‌های خارجی ساختمان‌های مسکونی وجود دارد.

دستگاه‌هایی با جریان مابقی تعیین‌شده حداکثر 300 میلی‌آمپر به عنوان حفاظت پیشگیرانه در صورت وقوع خطاهای عایقی استفاده می‌شوند. بخش MCB از RCBO خطوط را در برابر بارزایی و شورت‌سیمی حفاظت می‌کند و در خصوصیت‌های B و C در دسترس است.

از زمان اجرای استاندارد DIN VDE 0100-410 در ژوئن 2007، تمام مدارهای جریان پریز تا 20 آمپر حالا باید همچنین با دستگاه‌های حفاظتی جریان مابقی با جریان مابقی تعیین‌شده حداکثر 30 میلی‌آمپر مجهز شوند. این موضوع همچنین برای مدارهای برق خارجی تا 32 آمپر برای اتصال تجهیزات قابل حمل اعمال می‌شود.

برای اجرای این حفاظت، توصیه می‌شود که از RCBOها با جریان مابقی 30 میلی‌آمپر استفاده ملی شود. اختصاص به هر مدار شاخه کمک می‌کند تا از تریپ ناخواسته مدارهای خرابی ناشی از تجمع جریان‌های نشتی مرتبط با عملیات یا پالس‌های جریان موقت در حین عملیات سوئیچینگ جلوگیری شود.

اجزای اضافی مینیاتور مدارهای 5SY به طرف ویژه می‌توانند نصب شوند و وظایف اضافی را انجام دهند. برای جزئیات بیشتر در مورد اجزای اضافی، لطفاً به فصل “مینیاتور مدار قطع‌کننده‌ها” مراجعه فرمایید.

RCBOها شامل یک بخش برای شناسایی جریان خطا و یک بخش برای شناسایی بار زیاد هستند. آنها مجهز به یک رلیز حرارتی تاخیری/زمان‌وابسته (بی‌متال حرارتی) برای بارهای کمتر و به یک رلیز الکترومغناطیسی ناگهانی برای بارهای زیاد و جریان‌های شورت‌سیمی هستند. مواد تماس ویژه مورد استفاده تضمین کننده عمر خدمات طولانی هستند و در برابر جوش‌زدگی تماس مقاومت بالایی ارائه می‌دهند.

عملکرد و اهمیت کلید محافظ جان RCCB زیمنس

کلید محافظ جان RCCB یکی از محصولات زیمنس است که با تشخیص جریان‌های نشتی می‌تواند از خطرات جدی مانند شوک برقی و آتش‌سوزی جلوگیری کند. عملکرد اصلی این کلید در تشخیص جریان‌های نشتی است. وقتی جریان نشتی بیش از حداکثر مجاز تنظیم شده توسط کلید محافظ جان RCCB زیمنس باشد، سنسورهای آن این جریان را تشخیص می‌دهند و به صورت سریع برق را قطع می‌کند.

اهمیت استفاده از کلید محافظ جان RCCB زیمنس در محیط‌های خانگی و صنعتی نیز قابل توجه است. با استفاده از این دستگاه، احتمال وقوع حوادث برقی کاهش می‌یابد و امنیت کاربران افزایش می‌یابد.

مزایا و فواید استفاده از کلید محافظ جان RCCB زیمنس

استفاده از کلید محافظ جان RCCB زیمنس دارای برخی مزایا و فواید است که عبارتند از:

1. حفاظت از جان افراد: این کلید با تشخیص و قطع جریان‌های نشتی، از بروز حوادث جدی مانند شوک برقی و آتش‌سوزی جلوگیری می‌کند و جان افراد را حفظ می‌کند.
2. حفاظت از تجهیزات الکترونیکی: با قطع بلافاصله برق در صورت جریان نشتی، این کلید محافظت از تجهیزات الکترونیکی حساس مانند کامپیوترها، تلویزیون‌ها و سایر دستگاه‌ها را فراهم می‌کند.
3. سادگی نصب و استفاده: کلید محافظ جان RCCB زیمنس به راحتی قابل نصب است و با یک کلید ساده قابل استفاده است.
4. اطمینان از عملکرد صحیح: با داشتن کلید محافظ جان RCCB زیمنس، شما می‌توانید اطمینان داشته باشید که سیستم برقی شما در صورت وقوع هرگونه جریان نشتی به درستی عمل خواهد کرد.

نحوه نصب و استفاده از کلید محافظ جان RCCB زیمنس

نصب کلید محافظ جان RCCB زیمنس به عنوان یک قطعه اصلی در سیستم برقی بسیار مهم است. برای نصب درست و بهره‌برداری بهینه از این کلید، رعایت مراحل زیر الزامی است:

1. انتخاب محل مناسب: محل نصب کلید محافظ جان RCCB زیمنس باید در نزدیکی مدارهای برقی و به طور قابل دسترس برای تعمیر و نگهداری قرار گیرد.
2. قطع برق: قبل از نصب کلید محافظ جان، اطمینان حاصل کنید که برق سیستم قطع شده است.
3. اتصال سیم‌ها: با رعایت دستورالعمل‌های تولید کننده، سیم‌های ورودی و خروجی کلید را به صورت صحیح متصل کنید.
4. تست عملکرد: پس از نصب کلید محافظ جان RCCB زیمنس، عملکرد آن را با استفاده از دستگاه تست مناسب بررسی کنید.

پیشنهادات و نکات مهم

در استفاده از کلید محافظ جان RCCB زیمنس، به موارد زیر توجه کنید:

• انتخاب محصول مطمئن: از تولیدکنندگان معتبر و محصولات اصلی خرید کنید تا از عملکرد بهینه کلید محافظ جان اطمینان حاصل کنید.
• تعمیر و نگهداری منظم: برای حفظ عملکرد بهینه کلید محافظ جان، تعمیر و نگهداری دوره‌ای را رعایت کنید.
• استفاده از حفاظت اضافی: بهتر است علاوه بر کلید محافظ جان RCCB زیمنس، از سایر دستگاه‌های حفاظتی مانند ترمینال‌ها و مینیاتوریزرها نیز استفاده کنید.

کلید محافظ جان RCCB زیمنس به عنوان یک دستگاه حفاظتی مهم در سیستم برقی با اهمیت بسیاری است. با تشخیص جریان‌های نشتی و قطع بلافاصله برق، این کلید به حفظ جان و ایمنی افراد و تجهیزات کمک می‌کند. همچنین، نصب و استفاده از این کلید بسیار ساده است و با رعایت نکات مهم و توصیه‌ها، می‌توانید بهره‌وری بیشتری از آن داشته باشید.

نحوه خرید کلید محافظ جان زیمنس

شما می‌توانید کلید محافظ جان زیمنس را به سادگی و بهترین کیفیت از الکتروشایلی تهیه کنید. الکتروشایلی، به عنوان یکی از پیشروترین تامین‌کنندگان تجهیزات الکتریکی، به شما امکان می‌دهد تا از آخرین محصولات محافظ جان RCCB زیمنس بهره‌برداری کنید.

با تکیه بر تجربه و تخصص فنی ما، ما به شما مجموعه‌ای گسترده از مدل‌ها و نوع‌های کلید محافظ جان زیمنس را ارائه می‌دهیم. از کلیدهای محافظ جان تک فاز و سه فاز گرفته تا مدل‌های با ویژگی‌های هوشمند و تنظیمات قابل تنظیم، ما تمامی نیازهای شما را برآورده می‌کنیم.

با تهیه کلیدهای محافظ جان زیمنس از الکتروشایلی، شما از جنبه‌های زیر بهره‌مند می‌شوید:

1. کیفیت برتر: محصولاتی که از ما تهیه می‌کنید، با بالاترین استانداردها و کیفیت فوق‌العاده ساخته شده‌اند. به این ترتیب، امنیت شما و عملکرد بهتر سیستم الکتریکی شما تضمین می‌شود.
2. تنوع مدل: در الکتروشایلی، مجموعه‌ای بزرگ از انواع کلیدهای محافظ جان زیمنس در اختیار شما قرار دارد. ما انواع متنوعی از محصولات را ارائه می‌دهیم تا بتوانید مطابق با نیازها و بودجه خود، بهترین راهکار را انتخاب کنید.
3. خدمات فنی و پشتیبانی: تیم فنی ما آماده پاسخگویی به سوالات شما و ارائه راهنمایی‌های لازم در خصوص نحوه استفاده و نصب کلیدهای محافظ جان زیمنس می‌باشد. همچنین، در صورت وجود هرگونه مشکل، ما آماده ارائه خدمات پشتیبانی فنی هستیم.

بنابراین، برای خرید کلیدهای محافظ جان زیمنس با کیفیت و قابلیت اطمینان، به الکتروشایلی مراجعه کنید و از تجربه بی‌نظیر خرید با ما بهره‌برداری کنید.

---

سوالات متداول (FAQs)

1. آیا کلید محافظ جان RCCB زیمنس قابل نصب در محل‌های خانگی است؟

بله، کلید محافظ جان RCCB زیمنس به عنوان یک دستگاه حفاظتی مناسب برای محل‌های خانگی نیز قابل نصب است.

2. آیا نصب کلید محافظ جان RCCB زیمنس پیچیده است؟

نه، نصب این کلید به سادگی قابل انجام است. با رعایت دستورالعمل‌های تولید کننده و با توجه به موارد ایمنی، می‌توانید به راحتی کلید محافظ جان را نصب کنید.

3. چگونه می‌توانم عملکرد کلید محافظ جان RCCB زیمنس را تست کنم؟

برای تست عملکرد کلید محافظ جان، می‌توانید از دستگاه تست مناسب استفاده کنید که توسط تولیدکننده توصیه شده است. این دستگاه توانایی تولید جریان نشتی را دارد و با تست کردن کلید، عملکرد صحیح آن را تأیید خواهید کرد.
