کلید حرارتی اشنایدر

کلید حرارتی اشنایدر

کلید حرارتی اشنایدر الکتریک MPCB یا Motor Protection Circuit Breaker به معنای قاطع مدار حفاظت موتور است و یک دستگاه الکترونیکی است که برای حفاظت از موتورهای الکتریکی در صنعت و کاربردهای صنعتی طراحی شده است. این دستگاه قاطع مدار قدرتمندی است که می تواند در برابر اتصال کوتاه، بار اضافی، گرمای بالا، و ولتاژهای ناصحیح محافظت کند.

MPCB ها به طور کلی دارای سه قسمت اصلی هستند: بخش مقررات، بخش حفاظت و بخش کنترل. بخش مقررات شامل قطع کردن و اتصال کردن مدار، تنظیم جریان، و تنظیم ولتاژ است. بخش حفاظت به کنترل و محافظت از موتور در برابر خطراتی مانند اتصال کوتاه، حمله جریان بالا، حرارت بیش از حد و ولتاژهای ناصحیح می پردازد. بخش کنترل عملکرد و عملیات MPCB را مدیریت می کند و امکاناتی مانند ریست خودکار، نمایشگرها و قابلیت برنامه ریزی را فراهم می کند.

علاوه بر این، MPCB ها دارای ویژگی هایی مانند حفاظت از برد الکترونیکی، حفاظت از حفره برقی، حفاظت در برابر تابش مغناطیسی و قابلیت اتصال به سیستم های کنترل خارجی می باشند. این ویژگی ها باعث می شوند تا MPCB ها به عنوان یک راهکار جامع و قدرتمند برای حفاظت از موتورهای الکتریکی در صنعت مورد استفاده قرار بگیرند.

به طور کلی، MPCB ها برای حفاظت از موتورهای الکتریکی در برابر خطرات و ضررهای احتمالی طراحی شده اند و وظیفه مهمی در ایمنی و عملکرد صحیح سیستم های الکتریکی صنعتی ایفا می کنند.

انواع کلید حرارتی اشنایدر

کلید حرارتی اشنایدر سری TeSys GV2

کلید حرارتی مغناطیسی اشنایدر یا همان کلید حفاظت از موتور MPCB، یک نوع کلید اتوماتیک است که طراحی شده است تا موتور الکتریکی را در برابر اضافه بار و اتصال کوتاه حفاظت کند. این نوع کلید به خصوص برای حفاظت از موتورهای الکتریکی طراحی شده است و در مقایسه با کلیدهای اتوماتیک، جریان راه‌اندازی موتور را به عنوان جریان اتصال کوتاه در نظر نمی‌گیرد. کلید حرارتی مغناطیسی قابل قطع و وصل زیر بار است و دارای قابلیت تنظیم دقیق آمپر در بازه‌های طراحی شده است. در صورت ایجاد اضافه بار، این کلید موتور الکتریکی را قطع می‌کند. سری GV2 از کلید حرارتی مغناطیسی اشنایدر با رنج 0.16 تا 32 آمپر تولید می‌شود و برای موتورهای با توان 0.06 تا 11 کیلووات مناسب است.

کلید MPCB یا کلید حفاظت از موتور با دو حالت حفاظت حرارتی و حفاظت مغناطیسی مجهز است که به ترتیب از موتور الکتریکی در برابر اضافه بار و اتصال کوتاه محافظت می‌کند. مقدار جریان نامی حفاظت حرارتی از طریق پیچ نصب شده بر روی کلید قابل تنظیم است، اما جریان تریپ مغناطیسی حفاظت مغناطیسی مقدار ثابتی دارد و قابل تنظیم نمی‌باشد. سری کلید حرارتی-مغناطیسی GV2 شامل کلیدهایی با جریان نامی از 0.16 تا 32 آمپر و جریان تریپ مغناطیسی از 1.5 تا 416 آمپر است. این کلیدها دارای توان الکتریکی برابر با 0.06 تا 15 کیلووات می‌باشند. این ویژگی‌ها این کلیدها را مناسب برای حفاظت و کنترل موتورهای الکتریکی می‌کند.

کلید حرارتی اشنایدر سری TeSys GV3

کلیدهای حفاظتی MPCB اشنایدر از تکنولوژی قطع حرارتی – مغناطیسی بهره می‌برند، که این ویژگی به آن‌ها امکان حفاظت از موتورهای الکتریکی در برابر دو عامل خطرناک یعنی اضافه بار و اتصال کوتاه را می‌دهد. جریان حفاظت حرارتی در کلیدهای حرارتی – مغناطیسی سری GV3 اشنایدر قابل تنظیم است و مقادیر آن برابر با 30، 40، 50، 65 و 73 آمپر می‌باشد.

همچنین، جریان تریپ مغناطیسی برای این سری از کلیدها به ترتیب برابر با 560، 700، 910 و 1120 آمپر است. توان الکتریکی کلید حرارتی – مغناطیسی سری GV3 اشنایدر نیز به ترتیب برابر با 18.5، 22، 30 و 37 کیلووات می‌باشد. این ویژگی‌ها این کلیدها را به ابزارهای قدرتمند و کارآمد در حفاظت موتورهای الکتریکی تبدیل کرده است.

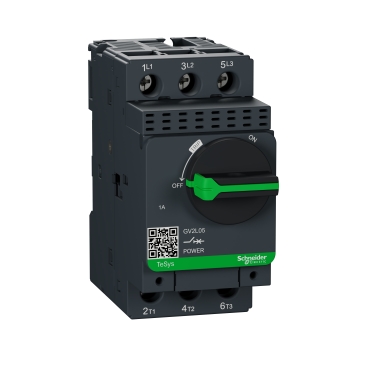

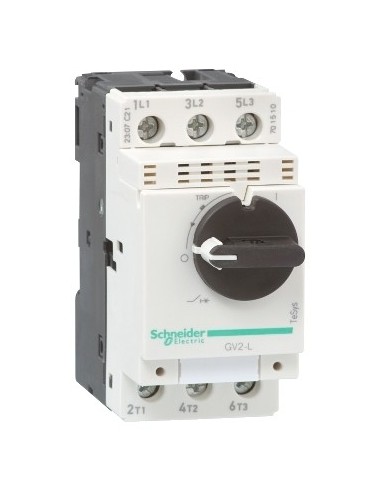

کلید حرارتی اشنایدر سری TeSys GV2L

کلیدهای حفاظتی MPCB اشنایدر از تکنولوژی قطع حرارتی – مغناطیسی بهره می‌برند که این ویژگی به آن‌ها امکان حفاظت از موتورهای الکتریکی در برابر دو عامل خطرناک یعنی اضافه بار و اتصال کوتاه را می‌دهد. کلید حرارتی سری GV2L اشنایدر برای موتورهایی با توان از 0.03 تا 30 کیلووات کاربرد دارد و تنها حفاظت مغناطیسی را فراهم می‌کند.

این کلیدها به شکل سلکتوری طراحی شده‌اند و رنج جریان آنها از 0.4 تا 32 آمپر می‌باشد. استفاده از این کلیدها به منظور حفاظت موثر از موتورها در مقابل بار زائد و اتصال کوتاه، با توجه به تکنولوژی مورد استفاده در آنها، یک گزینه مناسب و قابل اعتماد است.

کلید حرارتی اشنایدر سری TeSys GV2P

کلید MPCB با دو حالت حفاظت حرارتی و حفاظت مغناطیسی مجهز است که با استفاده از این دو حالت، از موتور الکتریکی در برابر اضافه بار و اتصال کوتاه به ترتیب محافظت می‌کند. کلید حرارتی سری GV2P از رله بی‌متال و رله مغناطیسی استفاده می‌کند و برای موتورهای با توان از 0.03 تا 30 کیلووات طراحی شده است.

رنج جریان حفاظت موتوری در سری GV2P از 0.16 تا 32 آمپر متغیر است و با استفاده از سلکتور، امکان قطع و وصل را فراهم می‌کند. این کلید با ترکیب حفاظت حرارتی و مغناطیسی، یک ابزار کارآمد و قابل اعتماد برای حفاظت از موتورهای الکتریکی در مقابل خطرات مختلف فراهم می‌آورد.

کلید حرارتی اشنایدر سری TeSys GV4

کلید راه‌انداز موتور GV4 از سری TeSys اشنایدر، به طور ویژه برای کار با کنتاکتورهای TeSys D اشنایدر طراحی شده است و جهت حفاظت از موتورهای سه فاز با توان تا ۵۵ کیلووات (۱۱۵ آمپر، ۴۴۰VAC) به کار می‌رود. این MPCB (مدار حفاظتی) GV4 از جمله کلیدهای پیشرفته و کمپکت اشنایدر محسوب می‌شود و عرض آن تنها ۸۱ میلیمتر است.

این کلید دارای ویژگی‌های حفاظتی چون حفاظت خطای زمین، قابلیت شروع طولانی، JAM (گشتاور اضافه و خطای ماشین)، عدم تعادل بار، و قطع فاز است. این ویژگی‌ها کلید GV4 را به یک ابزار پیشرفته و کارآمد در حوزه حفاظت موتورها تبدیل کرده است.

کلید حرارتی اشنایدر سری TeSys GV5/GV6

کلیدهای راه‌انداز موتور GV5/GV6 از دسته‌ی پیشرفته بوده و برای محافظت از موتورهای با توان بالا مورد استفاده قرار می‌گیرند. این کلیدها از مکانیزم قطع حرارتی-مغناطیسی بهره می‌برند که بهینه‌ترین حالت ممکن را برای موتورهای با توان بالا فراهم می‌کند. توانایی تنظیم رنج جریان اضافه بار و اتصال کوتاه از انعطاف پذیری بالایی برخوردار است،

این امر امکان تطبیق بهتر با نیازهای مختلف سیستم‌ها را فراهم می‌سازد. همچنین، این کلیدها به تجهیزات جانبی و کمکی متنوعی برای کنترل، مشاهده و انجام عملیات مربوطه مجهز شده‌اند تا عملکرد و عملیات موتورها به بهترین شکل ممکن انجام شود.

تعریف کلید حرارتی

وظیقه کلید حرارتی mpcb

وظیفه کلید حرارتی MPCB این است که مدارهای الکتریکی را در برابر جریان و گرمای بیش از حد محافظت کند. هنگامی که مدارهای الکتریکی به دلیل بارش جریان بیش از حد یا گرمای بیش از حد، دچار خرابی و آسیب می‌شوند، کلید حرارتی MPCB به طور خودکار جریان برق را قطع می‌کند تا مدارهای الکتریکی در برابر خرابی و آسیب جدی محافظت شوند. به این ترتیب، کلید حرارتی MPCB به عنوان یک وسیله حفاظتی برای مدارهای الکتریکی عمل می‌کند و از ایجاد خسارت و آسیب به این مدارها جلوگیری می‌کند.

کلید حرارتی MPCB (محافظ مدار قطع و وصل) یک نوع محافظ مدار الکتریکی است که با استفاده از یک کلید حرارتی به مدارها اجازه می دهد تا در صورت افزایش دما، خودکاراً قطع و وصل شوند.

کاربرد اصلی کلید حرارتی اشنایدر MPCB در مدارهای الکتریکی است که نیاز به حفاظت از موتورها و دیگر قطعات الکتریکی دارند. برای مثال، در مدارهایی که از موتورهای الکتریکی استفاده می شود، کلید حرارتی MPCB به عنوان یک محافظ مدار برای حفاظت از موتور در صورت افزایش دما و نشتی جریان بکار می رود. همچنین، کلید حرارتی MPCB می تواند در مدارهایی که نیاز به محافظت از سیستم های الکتریکی دارند، مانند سیستم های ایمنی، نیز به کار رود.

از دیگر کاربردهای کلید حرارتی MPCB می توان به استفاده آن در دستگاه های الکترونیکی و تجهیزات صنعتی، مانند ماشین آلات CNC، برج های بادی، واحدهای تولیدی و … اشاره کرد.

ساختار کلید حرارتی

کلید حرارتی MPCB (Motor Protection Circuit Breaker) یک تجهیز حفاظتی برق است که برای حفاظت از موتورها در سیستم‌های الکتریکی استفاده می‌شود. ساختار کلید حرارتی MPCB شامل قطعه‌های مختلفی است که برای عملکرد و وظایف مختلف در حفاظت موتور به کار می‌روند. اجزای اصلی ساختار کلید حرارتی MPCB عبارتند از:

1. مکانیزم قطع و وصل: این قسمت شامل سوئیچ قابل تنظیم و مکانیزم مکانیکی برای قطع و وصل سریع جریان است. این قطعه با توجه به جریان‌های اضافه یا خطاهای حفاظتی در سیستم، موتور را قطع یا وصل می‌کند.
2. حسگر حرارتی: حسگر حرارتی در کلید حرارتی MPCB وجود دارد و برای تشخیص دمای موتور به کار می‌رود. در صورتی که دمای موتور بیش از حد مجاز افزایش یابد، حسگر حرارتی این موضوع را تشخیص می‌دهد و باعث قطع برق و جلوگیری از آسیب به موتور می‌شود.
3. حفاظت در برابر جریان بیش از حد: کلید حرارتی MPCB قابلیت تشخیص و قطع جریان بیش از حد را نیز دارد. این قابلیت با استفاده از قابلیت‌های الکترونیکی و مغناطیسی کلید حرارتی فراهم می‌شود.
4. سیستم ریست: سیستم ریست کلید حرارتی MPCB برای بازنشانی و بازگشت به وضعیت اولیه پس از حفاظت و قطع جریان بیش از حد استفاده می‌شود.

ساختار کلید حرارتی MPCB برای حفاظت از موتورها در برابر افزایش دما، جریان بیش از حد، و خطاهای حفاظتی دیگر بسیار بهینه و استاندارد میباشد. شرکت های تولید کننده این تجهیز نطیر اشنایدر الکتریک همواره آخرین استاندارد ها و تاییدیه ها رسمی را در این خصوص دریافت کرده اند.

انواع کلید حرارتی

کلید حرارتی MPCB (Motor Protection Circuit Breaker) در انواع مختلفی در دسترس است، هرکدام با ویژگی‌ها و کاربردهای خاص خود. در زیر به برخی از انواع رایج کلید حرارتی MPCB اشاره می‌کنم:

1. کلید حرارتی با حفاظت حرارتی: این نوع کلید حرارتی بر اساس دمای موتور عمل می‌کند. در صورت افزایش دما به مقدار تعیین شده، کلید حرارتی قطع جریان را ایجاد می‌کند و موتور را حفاظت می‌کند.
2. کلید حرارتی با حفاظت جریان: این نوع کلید حرارتی بر اساس جریان موتور عمل می‌کند. در صورت افزایش جریان به مقدار تعیین شده، کلید حرارتی جریان را قطع می‌کند و موتور را حفاظت می‌کند.
3. کلید حرارتی با حفاظت جریان و حرارت: این نوع کلید حرارتی همزمان از حفاظت جریان و حفاظت حرارتی برای حفاظت از موتور استفاده می‌کند. در صورت افزایش جریان یا دما به مقادیر تعیین شده، کلید حرارتی عملکرد قطع را انجام می‌دهد.
4. کلید حرارتی با حفاظت چند وظیفه: این نوع کلید حرارتی از قابلیت‌های چندگانه برای حفاظت موتور استفاده می‌کند، مانند حفاظت در برابر جریان بیش از حد، حفاظت در برابر حرارت بیش از حد، حفاظت در برابر ولتاژ نامناسب و غیره.

هر یک از این انواع کلید حرارتی MPCB به منظور حفاظت و ایمنی موتورها در سیستم‌های برقی مورد استفاده قرار می‌گیرند و بر اساس نیاز و مشخصات فنی موتورها مورد انتخاب واقع میشوند.
