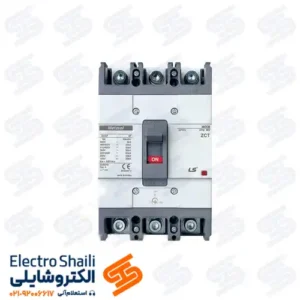

کلید اتوماتیک ال اس LS

کلید اتوماتیک ال اس الکتریک یک تجهیز الکتریکی است که در سیستم‌های برق قدرت استفاده می‌شود. MCCB مخفف کلمات Molded Case Circuit Breaker می‌باشد و به معنی کلیدی است که دارای یک مورد پوشش قابل ریختگی برای قطع و وصل دستگاه‌ها است. کلید اتوماتیک کامپکت MCCB ال اس الکتریک از نوع کلیدهای قابل تنظیم برای جریان‌های برق بزرگ است و معمولاً در سیستم‌های توزیع برق، موتورهای الکتریکی و سیستم‌های کنترل استفاده می‌شود.

در دنیای پر از تکنولوژی امروزی، استفاده از تجهیزات الکتریکی امری بسیار مهم و اساسی است. کلیدهای اتوماتیک کامپکت MCCB ال اس الکتریک از جمله تجهیزات الکتریکی مهمی هستند که در سیستم‌های برق قدرت استفاده می‌شوند. در این مقاله، به بررسی جزئیات و اطلاعات مربوط به کلید اتوماتیک کامپکت MCCB ال اس الکتریک خواهیم پرداخت.

انواع کلید اتوماتیک ال اس LS

کلید اتوماتیک ال اس سری سوسل susol dc

Susol DC MCCB (Molded Case Circuit Breaker) برای کاربردهای DC مانند مدارهای فتوولتاییک، UPS (نیروی بدون وقفه) و مراکز داده مناسب هستند. در زیر خلاصه‌ای از مشخصات کلیدی و ویژگی‌های مدل‌های مختلف آورده شده است:

Susol DC1500V MCCB (IEC)

سری: TSD
AF: 250AF
قطب: 2P (1000V)، 4P (1500V)
واحد تریپ: FTU، DSU
استانداردها: IEC 60947-2(3)، CCC

Susol DC1500V MCCB (UL&IEC)

سری: UTD
AF: 250AF، 400AF، 600AF
قطب: 4P (1500V)
واحد تریپ: FTU، FMU، DSU
استانداردها: UL489، UL498B، IEC60947-2(3)، CCC

Susol DC1000V MCCB (IEC)

سری: TD، TS
AF: 100AF، 160AF، 250AF، 400AF، 630AF، 800AF
قطب: 2P (500V)، 3P (750V)، 4P (1000V)
واحد تریپ: FTU، FMU، ATU
استانداردها: IEC60947-2، CCC

Susol DC1100V Switch-Disconnector (IEC)

سری: TD، TS
AF: 100AF، 160AF، 250AF، 400AF، 630AF، 800AF، 1600AF
قطب:
- 160 تا 800AF: 3P (750V)، 4P (1100V)
- 1600AF: 3P (900V)، 4P (1150V)
استانداردها: IEC60947-3، CCC

مشخصات نوع برای جریان‌ها و سطوح ولتاژ مختلف:

نوع	160AF	250AF	400AF	630AF	800AF	توضیحات
1500V – N	–	TSD250N 20kA	–	–	–	IEC60947-2
1500V – H	–	TSD250H 50kA	–	–	–	–
1500V – E	–	UTD250E 20kA	UTD400E 20kA	UTD600E 20kA	–	UL489، UL489B، IEC60947-2
1000V – N	–	UTD250N 40kA	UTD400N 40kA	UTD600N 40kA	–	–
1000V – H	TD100H	TD160H 40kA	TS100H	TS160H TS250H 40kA	TS400H 40kA	IEC60947-2

کلید اتوماتیک ال اس سری سوسل susol ul

در ادامه میخواهیم اطلاعاتی در مورد مداربسته‌های قطع‌کن سوسول (Susol) با گواهی UL و سوئیچهای مداربسته (MCS) را ارائه دهیم. در زیر یک توضیح جامع از این اطلاعات به فارسی آورده شده است:

مداربسته قطع‌کن UL سوسول (MCCB) – سری UTE:

جریان مصنوعی: 15 تا 1200 آمپر
ظرفیت قطع (Icu): 25 تا 100 کیلوآمپر
ظرفیت قطع خدماتی (Ics): 100%
سری: UTE
اف (اندازه فریم): 100AF، 150AF، 250AF، 400AF، 600AF، 800AF، 1200AF
تعداد پل: 2P، 3P
واحد تریپ:
- واحد تریپ ترمال مغناطیسی: FTU، FMU، ATU، MCP
- واحد تریپ الکترونیک: ETS، ETM، OCR
استانداردها: UL489، CSA، IEC 60947-2 CB، کلاس 1E برای نیروگاه هسته‌ای

سوئیچ مداربسته UL سوسول (MCS) – سری UTE:

سری: UTE
اف (اندازه فریم): 100AF، 150AF، 250AF، 400AF، 600AF، 800AF، 1200AF
تعداد پل: 2P، 3P
استانداردها: UL489، CSA، IEC 60947-2 CB

کلید اتوماتیک ال اس سری متاسل Metasol

در ادامه مشخصات دقیقی از کلید های اتوماتیک (MCCB) برند ال اس و قطع کننده مدار ارت (ELCB) با برند LS Electric سری Metasol ارائه شده است.

سری: AB
جریان رتبه‌ای: 3 تا 1200 آمپر
ظرفیت قطع (Icu): 10 تا 85kA
تعداد پل: 2P، 3P، 4P
استانداردها: IEC 60947-1، IEC 60947-2 CB، GB 14048.2 CCC

انواع داخل سری AB:

سری ABN:
- 30AF، 50AF، 60AF، 100AF، 125AF، 250AF، 400AF، 800AF، 1000AF، 1200AF
- ظرفیت قطع: 14kA تا 65kA
سری ABS:
- ABS30c، ABS50c، ABS60c، ABS125c، ABS250c، ABS400c، ABS800c، ABS1000c، ABS1200c
- ظرفیت قطع: 14kA تا 65kA
سری ABH:
- ABH50c، ABH125c، ABH250c، ABH400c
- ظرفیت قطع: 50kA تا 65kA
سری ABL:
- ABL125c، ABL250c، ABL400c، ABL800c، ABL1000c، ABL1200c
- ظرفیت قطع: 60kA تا 85kA

Metasol ELCB (قطع کننده مدار ارت)

سری: EB
جریان رتبه‌ای: 3 تا 1200 آمپر
ظرفیت قطع (Icu): 14kA تا 85kA
تعداد پل: 2P، 3P، 4P
استانداردها: IEC 60947-1، IEC 60947-2 CB، GB 14048.2 CCC

انواع داخل سری EB:

سری EBN:
- EBN50c، EBN60c، EBN100c، EBN250c، EBN400c، EBN800c
- ظرفیت قطع: 14kA تا 37kA
سری EBS:
- EBS30c، EBS50c، EBS60c، EBS125c، EBS250c، EBS400c، EBS800c، EBS1000c، EBS1200c
- ظرفیت قطع: 14kA تا 85kA
سری EBH:
- EBH50c، EBH125c، EBH250c، EBH400c
- ظرفیت قطع: 50kA تا 65kA
سری EBL:
- EBL400c، EBL800c
- ظرفیت قطع: 85kA

عملکرد کلید اتوماتیک کامپکت MCCB ال اس الکتریک

کلید اتوماتیک کامپکت MCCB ال اس الکتریک در صورتی که جریان برق از حد مجاز تعیین شده بیشتر شود، عملکرد قطع را انجام می‌دهد. این کلید قادر است جریان برق را قطع کرده و از وقوع خطرات احتمالی نظیر حرارت زیاد و خرابی سیستم جلوگیری کند. همچنین، کلید اتوماتیک کامپکت MCCB ال اس الکتریک دارای عملکرد باز کردن و بسته شدن سریع است که در صورت نیاز به تعویض قطعه یا تعمیر سیستم، عملیات را سریع‌تر انجام می‌دهد.

ویژگی‌های مهم کلید اتوماتیک کامپکت MCCB ال اس الکتریک

قابلیت تنظیم جریان قطع
پوشش محافظتی برای جلوگیری از خرابی سیستم
عملکرد باز کردن و بسته شدن سریع
قابلیت کنترل و مانیتورینگ جریان برق
مقاوم در برابر شرایط سخت محیطی
طراحی کامپکت و فضای کمتر نیازمند

نحوه استفاده از کلید اتوماتیک کامپکت MCCB ال اس الکتریک

کلید اتوماتیک کامپکت MCCB ال اس الکتریک برای کنترل و مدیریت جریان برق در سیستم‌های برق قدرت استفاده می‌شود. این کلیدها به عنوان قطع‌کننده‌های اضطراری استفاده می‌شوند و در صورت بروز خطاها، قطع جریان برق را انجام می‌دهند. علاوه بر این، کلیدهای اتوماتیک کامپکت MCCB ال اس الکتریک برای حفاظت از تجهیزات الکتریکی در صنعت و ساختمان‌ها نیز استفاده می‌شوند.

تفاوت بین کلید اتوماتیک کامپکت MCCB ال اس الکتریک و سایر تجهیزات برقی

یکی از تفاوت‌های کلید اتوماتیک کامپکت MCCB ال اس الکتریک با سایر تجهیزات برقی، قابلیت تنظیم جریان قطع است. در حالی که برخی از تجهیزات برقی فقط برای جریان‌های مشخص مورد استفاده قرار می‌گیرند، کلید اتوماتیک کامپکت MCCB ال اس الکتریک قابلیت تنظیم جریان را داراست و بر اساس نیاز سیستم قابل تنظیم است.

مزایا و معایب کلید اتوماتیک کامپکت MCCB ال اس الکتریک

مزایا:

قابلیت تنظیم جریان قطع
عملکرد باز کردن و بسته شدن سریع
مقاوم در برابر شرایط سخت محیطی
قابلیت کنترل و مانیتورینگ جریان برق

معایب:

قیمت بالا در مقایسه با برخی تجهیزات برقی دیگر
نیاز به دانش فنی برای نصب و تنظیم

کاربردهای کلید اتوماتیک کامپکت MCCB ال اس الکتریک

کلید اتوماتیک کامپکت MCCB ال اس الکتریک در صنایع مختلف و سیستم‌های برق قدرت کاربردهای گسترده‌ای دارد. برخی از کاربردهای این کلید عبارتند از:

صنایع خودروسازی
صنایع نفت و گاز
صنایع معدنی
ساختمان‌های تجاری و مسکونی
سیستم‌های توزیع برق

تکنولوژی‌های نوین در کلید اتوماتیک کامپکت MCCB ال اس الکتریک

با پیشرفت تکنولوژی، تکنولوژی‌های نوینی برای کلید اتوماتیک کامپکت MCCB ال اس الکتریک به کار گرفته شده است. برخی از این تکنولوژی‌ها شامل سیستم‌های هوشمند جهت کنترل و مانیتورینگ دقیق تر جریان برق، قابلیت اتصال به سیستم‌های اتوماسیون و شبکه‌های اطلاعاتی، و استفاده از مواد جدید در ساختار کلید می‌باشد.

راهنمای خرید کلید اتوماتیک کامپکت MCCB ال اس الکتریک

در هنگام خرید کلید اتوماتیک کامپکت MCCB ال اس الکتریک، برخی نکات زیر را در نظر بگیرید:

مطمئن شوید که توان مورد نیاز سیستم با توان کلید سازگار است.
کیفیت و قدرت تحمل کلید را بررسی کنید.
بررسی کنید که آیا کلید دارای قابلیت تنظیم جریان قطع است یا خیر.
مطمئن شوید که کلید دارای گواهی‌نامه‌های لازم از نظر استانداردهای برقی است.

تحولات اخیر در صنعت کلید اتوماتیک کامپکت MCCB ال اس الکتریک

صنعت کلید اتوماتیک کامپکت MCCB ال اس الکتریک در چند سال اخیر شاهد تحولاتی بوده است. برخی از این تحولات عبارتند از:

استفاده از تکنولوژی‌های هوشمند و اتصال به شبکه‌های اطلاعاتی.
بهبود عملکرد و دقت در کنترل جریان برق.
استفاده از مواد نوین در ساختار کلید برای بهبود عملکرد و کارایی.

پیش‌بینی‌ها و آینده کلید اتوماتیک کامپکت MCCB ال اس الکتریک

آینده کلید اتوماتیک کامپکت MCCB ال اس الکتریک به دلیل پیشرفت تکنولوژی و نیاز روزافزون به مدیریت بهتر جریان برق، روشن است. پیش‌بینی می‌شود که در آینده، کلیدهای اتوماتیک کامپکت MCCB ال اس الکتریک با قابلیت‌های بهبود یافته و هوشمندتری روانه بازار شوند و در بسیاری از صنایع و ساختمان‌ها مورد استفاده قرار گیرند.

کلید اتوماتیک کامپکت MCCB ال اس الکتریک یک تجهیز الکتریکی مهم است که در سیستم‌های برق قدرت استفاده می‌شود. این کلیدها با ویژگی‌های منحصر به فردی مانند قابلیت تنظیم جریان قطع، عملکرد باز کردن و بسته شدن سریع، و مقاومت در برابر شرایط سخت محیطی، به عنوان قطع‌کننده‌های اضطراری و حفاظتی عمل می‌کنند. آینده این کلیدها به واسطه تحولات تکنولوژیکی و نیاز به کنترل بهتر جریان برق، بسیار واضح است. با خرید و استفاده از کلید اتوماتیک کامپکت MCCB ال اس الکتریک، می‌توانید از حفاظت و مدیریت بهتر سیستم برق خود برخوردار شوید.
