کلید اتوماتیک چینت چیست؟

کلید اتوماتیک چینت، از جمله ابزارهای پیشرفته و قابل اعتماد در سیستم‌های حفاظتی برق می‌باشد که با طراحی ویژه‌ی خود از تجهیزات و تاسیسات الکتریکی در مقابل جریان‌های غیر مجاز به خوبی محافظت می‌نماید. در صورت وقوع اضافه بار و یا اتصال کوتاه، این کلیدها با قطع خودکار مدار، نقش بسیار مهم و ضروری را در افزایش ایمنی و کاهش خطرات برقی ایفا می‌کنند. برند معتبر چینت، که به علت نوآوری در محصولات خود و همچنین ارائه کلید هایی با کیفیت بسیار بالا شهرت دارد، این کلیدها را با استفاده از استانداردهای بین‌المللی تولید می‌نماید و در انواع کاربردهای ساختمانی و صنعتی عرضه می‌دارد. این برند در ساخت و طراحی محصولات خود مواد مقاوم و تکنولوژی‌های پیشرفته‌ای استفاده می‌کند و به همین خاطر است که کلیدهای اتوماتیک چینت دارای ویژگی‌های قابل توجهی نظیر عمر طولانی، عملکرد پایدار و همچنین بهره‌وری بسیار بالایی می‌باشند.

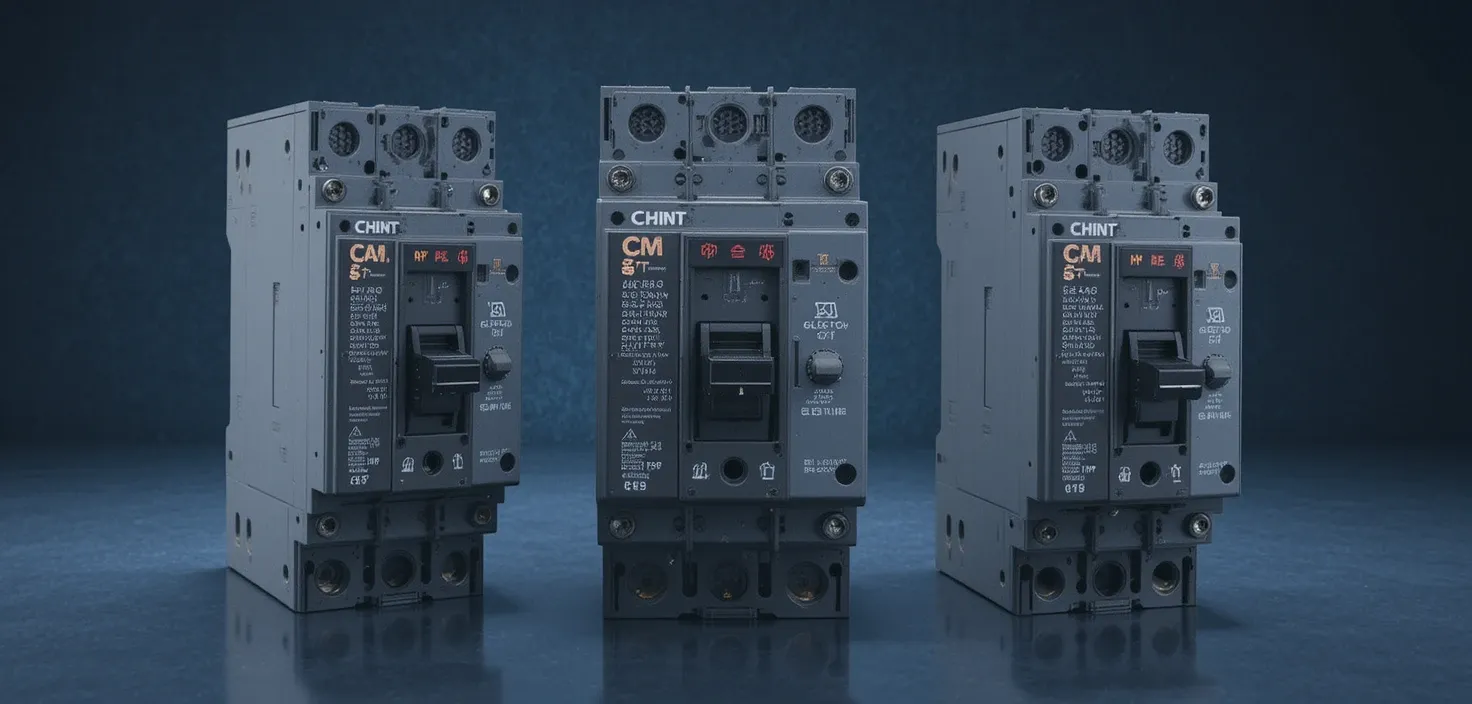

کلید اتوماتیک چینت

کلید اتوماتیک چینت سبب حفاظت از اضافه بار جریان الکتریکی توسط MCCB از طریق قطعه حساس به دما می گردد. این عملکرد کلید نمایندگی چینت در واقع تماس دو فلز است که در معرض دمای بالا با سرعت های مختلف منبسط می گردد. این مدار در حالت عادی اجازه می دهد دو فلز تماس داشته باشند تا جریان الکتریکی از طریق کلید اتومات عبور کند. هنگامی که جریان از مقدار صفر بیشتر شود، تماس دو فلز به سبب سرعت حرارتی متفاوت انبساط حرارتی درون کلید اتومات شروع به گرم شدن و خم شدن می کند و جریان الکتریکی را قطع می کند.

معرفی انواع کلید اتوماتیک چینت

کلیدهای اتوماتیک برند چینت به عنوان ابزارهای پیشرفته و حیاتی در حفاظت و مدیریت جریان‌های الکتریکی به سه دسته اصلی فیکس قابل تنظیم و هوایی تقسیم بندی می‌شوند. این تجهیزات ضروری به علت طراحی‌های متنوع و عملکردهای بی‌نظیری که دارند، در انواع مختلف صنایع و کاربردهای الکتریکی به طور گسترده‌ای مورد استفاده قرار می‌گیرند. در ادامه، هر یک از انواع این کلیدها را به طور جزئی مورد ارزیابی قرار خواهیم داد.

کلید اتوماتیک فیکس

کلیدهای فیکس چینت برای جریان‌های ثابت و از پیش تعیین شده طراحی شده‌اند و در رنج‌ ۲۵ تا ۸۰۰ آمپر تولید و به بازار عرضه می‌شوند. این نوع کلیدها با برخورداری از قدرت قطع مختلف، به ویژه کلید فیکس 80 آمپر که دارای قدرت قطع 50KA می‌باشد، به طور ویژه‌ای در سیستم‌های صنعتی سبک و تجهیزات روشنایی کاربرد دارند. از آنجایی که این کلیدها در هنگام عبور بار قادر به قطع جریان‌های ناگهانی هستند، سطح حفاظتی بسیار بالایی را به وجود می‌آورند.

کلید اتوماتیک قابل تنظیم

کلیدهای اتوماتیک قابل تنظیم چینت قابلیت این را دارند که بسته به نیازهای مختلف سیستم، رنج جریان حفاظتی را به طور دقیق تنظیم نمایند. این کلیدها در در رنج‌های 1600 آمپر به بالا تولید می‌شوند و برای محیط‌های صنعتی که به کنترل دقیق و انعطاف پذیری نیازمندهستند، بسیار مناسب و کاربردی می‌باشند. به عنوان نمونه، کلید قابل تنظیم 125 آمپر با قدرت قطع 50KA در شرایط بارگذاری مختلف، عملکرد بسیار عالی و مطمئنی را از خود نشان می‌دهد.

کلید اتوماتیک هوایی

این نوع کلیدها برای جریان‌های بسیار بالایی تولید و عرضه شده اند و به خاطر داشتن قابلیت قطع قدرت بالا، در سیستم‌های فشار قوی نظیر نیروگاه‌ها و صنایع سنگین کاربرد ویژه‌ای دارند. کلید اتوماتیک هوایی چینت با پشتیبانی از رنج‌های بالاتر از 1600 آمپر و قدرت قطع بالا به گونه‌ای طراحی شده که در صورت بروز جریان‌های بسیار شدید و خطرناک، بتواند در کمترین زمان ممکن مدار را قطع نماید و از وارد شدن آسیب‌های جدی به تجهیزات به خوبی جلوگیری کند. این کلیدها به علت ساختار پیچیده و پیشرفته‌ای که دارند. امکان کنترل جریان‌های بزرگ و افزایش پایداری سیستم را در محیط‌های پر تنش فراهم می‌آورند

بررسی ویژگی‌های کلید اتوماتیک چینت

کلیدهای اتوماتیک چینت، با قابلیت‌های مختلفی نظیر قدرت قطع، گستره وسیع رتبه‌بندی آمپر و مجموعه‌ای از ویژگی‌های حفاظتی، توانایی مقابله با ناهنجاری‌های الکتریکی را دارا هستند و به حفظ سلامت تجهیزات کمک شایانی می‌کنند. در ادامه، به بررسی دقیق‌تر ویژگی‌های کلید اتوماتیک چینت خواهیم پرداخت.

قدرت قطع

قدرت قطع از جمله ویژگی‌های اساسی و حیاتی کلیدهای اتوماتیک چینت به حساب می‌آید که به منظور محافظت موثر از سیستم‌های الکتریکی در مقابل خطرات ناشی از اضافه بار و اتصال کوتاه طراحی شده. این ویژگی کلید اتوماتیک چینت، به واسطه فناوری‌های پیشرفته می‌تواند به سرعت و به طور دقیق ناهنجاری‌ها را در جریان الکتریکی شناسایی کند و در کسری از ثانیه، جریان برق را قطع نماید. در حقیقت قدرت قطع این کلیدها به عنوان یک سپر ایمنی در برابر خطرات الکتریکی عمل می‌کند و سبب افزایش ایمنی در محیط‌های صنعتی و مسکونی می‌گردد.

رتبه‌بندی آمپر

کلیدهای اتوماتیک چینت از تنوع بالایی در رتبه‌بندی آمپر برخوردار هستند که این ویژگی سبب شده برای کاربردهای مختلفی مورد استفاده قرار بگیرند. این کلیدها عموماً از مدل‌های مینیاتوری که دارای ظرفیت حداکثری 63 آمپر می‌باشند تا انواع بزرگتر آن که می‌توانند تا 1600 آمپر جریان را کنترل نمایند، موجود می‌باشند. در مواردی که به ظرفیت جریان بالا نیاز است، کلید خودکار هوایی از جمله گزینه‌های کاربردی می‌باشد.

قابلیت‌های حفاظتی

این کلیدها با ارائه مجموعه‌ای از قابلیت‌های حفاظتی پیشرفته، نقش قابل توجه و مهمی را در افزایش ایمنی و قابلیت اطمینان سیستم‌های الکتریکی ایفا می‌نماید. آنها دارای ویژگی‌های حفاظتی مختلفی نظیر حفاظت در برابر اضافه بار، تشخیص خرابی فاز و همچنین حفاظت از اتصال کوتاه می‌باشند. با وجود این ویژگی‌ها، کلیدهای اتوماتیک برند چینت قادر اند عملکردی عالی در مقابل خطاهای الکتریکی رایج مثل افزایش ناگهانی بار و اختلالات در فازهای الکتریکی از خود نشان دهند

کلید مینیاتوری مناسب پروژه شما کدام است؟ کلیک کنید تا دسته‌بندی کامل محصولات و قیمت‌ها را بررسی کنید!”

انواع مدل های کلید اتوماتیک کامپکت چینت

کلید اتوماتیک کامپکت فیکس چینت  سری NM1

توضیح محصول:

1. کلیات

1.1 گواهینامه‌ها: این مدارشکن دارای گواهینامه‌های مختلف از جمله KEMA، UKrSEPRO، EAC، RCC و EK می‌باشد، که تطابق آن با استانداردها و مقررات بین‌المللی را تضمین می‌کند.

1.2 مشخصات برق: برای سیستم‌های AC با ولتاژ 690V و فرکانس 50/60Hz طراحی شده است و یک دامنه وسیع از جریان از 10A تا 1250A را پوشش می‌دهد.

1.3 نحوه نصب: گزینه‌های نصب انعطاف‌پذیری وجود دارد و همچنین از نصب عمودی و افقی پشتیبانی می‌کند تا به الزامات نصب مختلف پاسخ دهد.

1.4 استاندارد: این محصول با استاندارد IEC/EN60947-2 سازگار است که بر ایمنی و عملکرد در مونتاژها و تجهیزات کنترل ولتاژ پایین تأکید دارد.

2. شرایط عملیاتی

2.1 دما: برای دماهای عملیاتی از -5℃ تا +40℃ مناسب است. میانگین دمای 24 ساعته نباید از +35℃ بیشتر شود (لطفاً به ضرایب در P79 برای اصلاح افت دما مراجعه نمایید). برای مدارشکنهای دارای رله ترمومغناطیسی، +40℃ به عنوان دمای استاندارد برای مشخصات تعیین شده است. در صورت عدم تطابق با محدوده -5℃ تا +40℃، با ما تماس بگیرید تا اصلاح افت دما را دریافت کنید.

2.2 ارتفاع: برای استفاده در ارتفاعاتی که بیش از 2000 متر نمی‌شود. اگر ارتفاع محل نصب از این محدوده بیشتر باشد، با ما تماس بگیرید تا ضرایب کاهش را جهت اطمینان از عملکرد بهینه دریافت کنید.

2.3 درجه آلودگی: مقاوم در برابر درجه آلودگی 3، که مناسب برای محیط‌های مختلف با حفظ عملکرد قابل اعتماد می‌باشد.

2.4 شرایط هوا: در محل نصب، رطوبت نسبی نباید از 50% در حداکثر دماي +40℃ بیشتر شود. در دماهای پایین‌تر، رطوبت نسبی بیشتری قابل قبول است، به عنوان مثال تا 90% در +20℃. برای جلوگیری از تشکیل شبنم در چنین شرایطی، باید اقدامات ویژه‌ای انجام شود.

این مدارشکن ترکیبی از طراحی قوی، پیروی از استانداردهای بین‌المللی و گزینه‌های نصب چندگانه، آن را به یک گزینه قابل اطمینان برای محدوده وسیعی از کاربردهای برق می‌تبدیل می‌کند. این محصول با طراحی مقاوم، پایبندی به استانداردهای بین‌المللی و انعطاف‌پذیری در گزینه‌های نصب، یک راه‌حل قابل اعتماد و کارآمد برای حفاظت از مدارهای ولتاژ پایین ارائه می‌دهد.

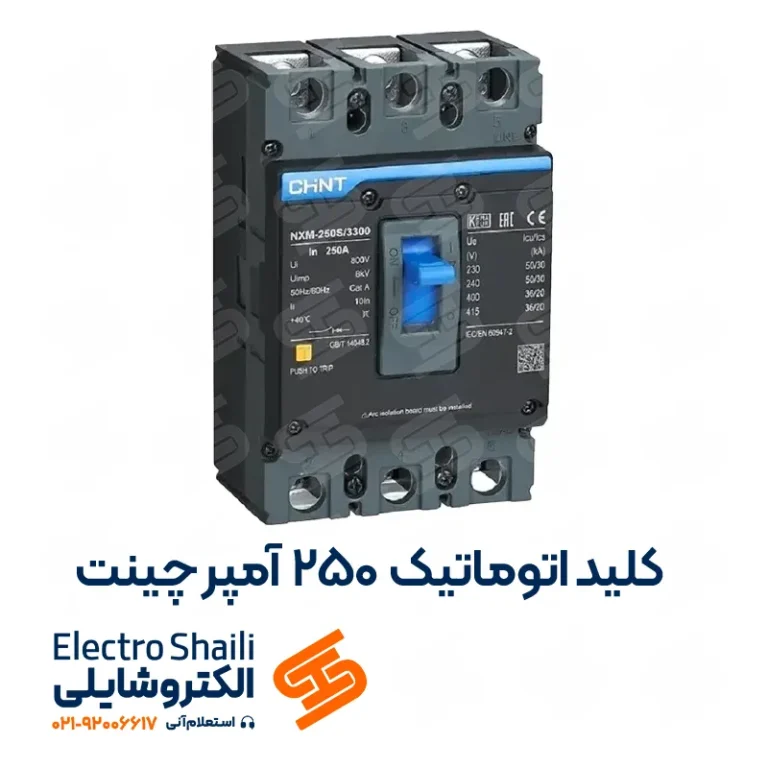

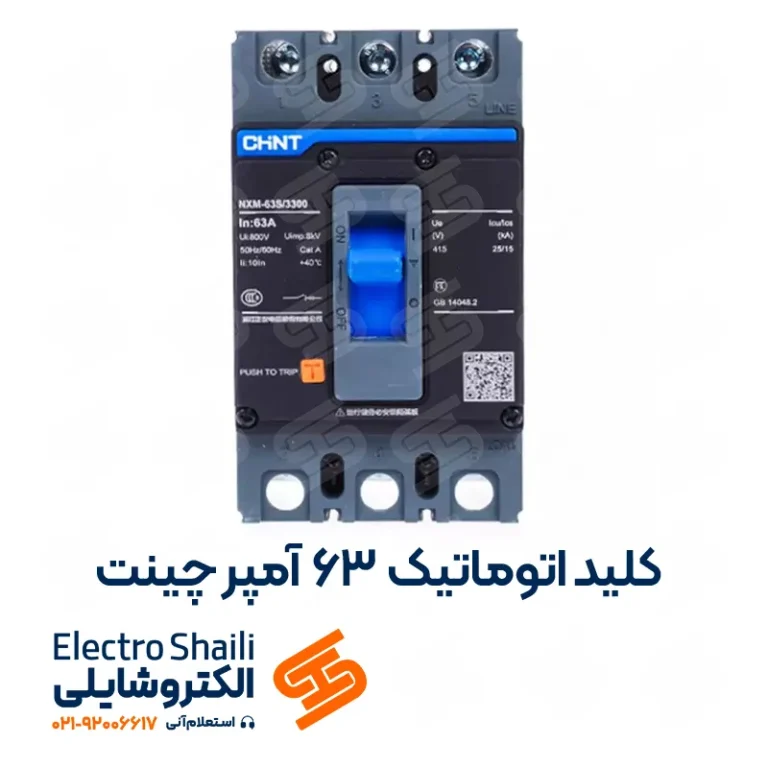

کلید اتوماتیک کامپکت چینت سری NXM

 فیکس مدار قاطع موردی NXMSeries یک وسیله حفاظتی است که برای محافظت از مدارها و تجهیزات در صورت بارزای بالا، شورت سیم، و شرایط کم ولتاژ در مدارات توزیع برق طراحی شده است. علاوه بر این، می‌تواند نیز حفاظت از بارزای بالا، شورت سیم، و کم ولتاژ برای شروع غیرمتداول موتور ارائه دهد.

ویژگی‌ها:

1. توابع حفاظت: حفاظت در برابر بارزای بالا، شورت سیم، و شرایط کم ولتاژ در مدارات توزیع برق.
2. حفاظت موتور: همچنین حفاظت در برابر شروع غیرمتداول موتور در مقابل بارزای بالا، شورت سیم، و کم ولتاژ ارائه می‌دهد.
3. اندازه چارچوب:
   • مدار قاطع موردی سری NXM: 63 آمپر، 125 آمپر، 160 آمپر، 250 آمپر، 400 آمپر، 630 آمپر، 800 آمپر، 1000 آمپر، 1250 آمپر، 1600 آمپر
   • مدار قاطع الکترونیکی سری NXMS: 160 آمپر، 250 آمپر، 400 آمپر، 630 آمپر، 1000 آمپر، 1250 آمپر، 1600 آمپر
4. ولتاژ عملیاتی رتبه‌ای (Ue): 220/230/240 ولت AC، 380/400/415 ولت AC، 690 ولت AC
5. کد ظرفیت شکننده: E، S، F، H
6. تعداد پل‌ها: 2P، 3P، 4P
7. نوع رها کننده: نوع ثابت ترمال-مغناطیس، نوع ثابت مغناطیسی، نوع الکترونیکی
8. روش نصب: نوع ثابت، نوع پلاگین

تفسیر نیم‌پلاک: نیم‌پلاک اطلاعاتی درباره نوع محصول، اندازه چارچوب، ظرفیت شکننده، و سایر جزئیات ضروری فراهم می‌کند. در ادامه تفسیر آن:

• نوع محصول: اندازه چارچوب؛ ظرفیت شکننده؛ تعداد پل‌ها
• In: جریان عملیاتی رتبه‌ای
• Ui: ولتاژ عایق‌گذاری رتبه‌ای
• فرکانس AC: فرکانس جریان متناوب
• Ii: 10In (چندین جریان رفتار گذرای)
• Uimp: ولتاژ تحمل ضربه رتبه‌ای
• Cat A: دسته استفاده از شکن 7
• +40℃: دمای محیط
• نماد الکتریکی: مدار قاطع با وظیفه جدا کننده
• Ue: ولتاژ عملیاتی رتبه‌ای
• استاندارد تطابق: محصول با استاندارد IEC/EN 60947.2 تطابق دارد
• Icu/Ics: ظرفیت شکننده حداقل شورت/ظرفیت شکننده خدمات شورت

كليد اتوماتيک کمپت چینت قابل تنظيم سري NXMS

1. نوع محصول: نوع محصول توسط اندازه فریم، ظرفیت شکنندگی و تعداد پل‌ها تعیین می‌شود. به عنوان مثال، مدل NXM مداربسته‌شکن در اندازه‌های مختلف از 63 آمپر تا 1600 آمپر موجود است.
2. In (جریان عملیاتی رتبه): این مقدار بیانگر حداکثر جریانی است که مداربسته‌شکن می‌تواند در شرایط عادی عملکرد داشته باشد.
3. Ui (ولتاژ عایقی رتبه): این مقدار بیانگر حداکثر ولتاژی است که مداربسته‌شکن می‌تواند به‌صورت ایمن در شرایط عایقی تحمل کند.
4. فرکانس AC: مشخص می‌کند که مداربسته‌شکن برای چه فرکانس جریان متناوب طراحی شده است.
5. Ii (ضریب 10In جریان رفتار گذرا): این مورد به ضریب جریان رتبه شده اشاره دارد که در آن مداربسته‌شکن رفتار گذرا نشان می‌دهد.
6. Uimp (ولتاژ تحملی انفجاری رتبه): حداکثر ولتاژی که مداربسته‌شکن می‌تواند در برابر انفجارها یا افزایش ولتاژ مقاومت نشان دهد.
7. Cat A (دسته‌بندی بهره‌برداری مداربسته‌شکن): دسته بهره‌برداری مداربسته‌شکن را مشخص می‌کند.
8. +40℃ (دمای محیط): این مورد دمای محیط را نشان می‌دهد که مداربسته‌شکن به‌صورت طراحی‌شده در آن عمل می‌کند.
9. نماد الکتریکی برای مداربسته‌شکن با عملکرد جداکننده: نمایش گرافیکی از مداربسته‌شکن با عملکرد جداکننده.

• Ue (ولتاژ عملیاتی رتبه): ولتاژ نامی که مداربسته‌شکن برای عملکرد طراحی‌شده است.
• تطابق با استاندارد: بیان می‌کند که محصول با استاندارد IEC/EN 60947.2 مطابقت دارد.
• Icu/Ics (ظرفیت شکنندگی حداکثر/ظرفیت شکنندگی خدماتی در شرایط کوتاه مدت): این مقادیر حداکثر ظرفیت شکنندگی در شرایط مختلف کوتاه مدت را نشان می‌دهند.

توجه: برای اطلاعات دقیق‌تر و استفاده صحیح در سیستم‌های الکتریکی خاص، به مستندات و مشخصات محصول مراجعه کنید.

کلید اتوماتیک کامپکت قابل تنظیم مدل NM8N

1. اطلاعات عمومی:

1.1 قابلیت استفاده:

• مناسب برای مدارهای AC با فرکانس 50/60Hz.
• ولتاژ تصنیفی: AC690V (جریان مستقیم) و DC1000V (جریان متناوب).
• جریان تصنیفی: 16A تا 1600A.
• حفاظت در برابر بارزایی، کوتاه‌زنی، زیرولتاژ.
• ارائه حفاظت برای شروع‌های نادر موتور.
• عملکردها: حفاظت توزیع توان، حفاظت موتور، حفاظت جریان مابقی و جدا‌سازی.
• قابل نصب عمودی یا افقی و همچنین قابل ورود به خط از پایین.

1.2 اطلاعات تطابق استاندارد:

• IEC 60947-1: قوانین عمومی برای تجهیزات کنترل و سوئیچ گیری ولتاژ پایین.
• IEC 60947-2: سوئیچ‌گیرها و مدارهای قطع کننده تجهیزات کنترل ولتاژ پایین.
• IEC 60947-3: سوئیچ‌گیرها، قطع کننده‌ها و تجهیزات ترکیبی فیوز تجهیزات کنترل ولتاژ پایین.
• IEC 60947-4-1: کنتاکتورهای الکترومکانیکی و استارترهای موتور (شامل حافظه موتور) برای تجهیزات کنترل ولتاژ پایین.

2. شرایط عملیاتی:

2.1 دما:

• دمای عملیاتی و ذخیره‌سازی: -40°C تا +70°C.
• میانگین دما در 24 ساعت +35°C را نمی‌تواند تجاوز کند.
• در دامنه دمایی -40°C تا +70°C، لازم است در نظر گرفتن derating یا جبران دما با جزئیات در صفحه مراجعه شود.

2.2 ارتفاع:

• مناسب برای ارتفاع‌های تا 2000 متر.

2.3 گرید آلودگی:

• گرید آلودگی 3.

2.4 گرید IP:

• IP40.

2.5 شرایط هوایی:

• رطوبت نسبی نباید در محل نصب از 50٪ در دمای بیشینه +40°C بیشتر شود.
• رطوبت نسبی بالاتر در دماهای پایین مجاز است.
• مثلاً RH می‌تواند 90٪ در +20°C باشد؛ برای جلوگیری از شبنم باید اقدامات ویژه‌ای انجام شود.

این اطلاعات یک دید کلی جامع از سری NM8N را فراهم می‌کند و مشخصات، تطابق استانداردها و شرایط عملکرد را پوشش می‌دهد. کاربران برای بهره‌وری و ایمنی به این رهنمودها پایبند باید.

دلیل استفاده از کلید اتوماتیک چینت chint

از کلید اتوماتیک چانت به جهت حفاظت از مصرف کنندگان پایین دست در جریان الکتریکی خروجی و ورودی تابلوهای توزیع تاسیسات الکتریکی استفاده می شود. کلید اتوماتیک چانت دارای اهرم می باشد که و در سه حالت این اهرم قرار می گیرد. در اولین حالت که به کمک نیروی دست انجام می شود، حالت وصل بوده در این حالت اهرم کلید به سمت بالا می رود و نشانگر مکانیکی به رنگ قرمز در می آید که نشانگر این است که کلید وصل می باشد. دومین حالت، حالت قطع می باشد که به صورت دستی انجام می شود، در این حالت اهرم کلید در پایین ترین نقطه قرار می گیرد و نشان دهنده مکانیکی آن به رنگ سبز در می آید. سومین حالت، حالتی است که ناشی از عملکرد مکانیزمهای حرارتی یا مغناطیسی کلید است، در این حالت اهرم کلید در حالت وسط قرار دارد، همچنین پس از بررسی و رفع عیب در تاسیسات الکتریکی در این حالت باید اهرم کلید را به سمت پایین یاحالت قطع برده و سپس اهرم را به سمت بالا یا حالت وصل فشار بدهیم.

مقایسه کلیدهای اتوماتیک چینت با برندهای دیگر

با توجه به نقش مهمی که کلیدهای اتوماتیک در ایمنی و کنترل تجهیزات برقی دارند، انتخاب یک برند معتبر و مناسب می‌تواند تاثیر قابل توجهی بر عملکرد و طول عمر سیستم‌های برقی شما داشته باشد. به همین خاطر در این بخش قصد داریم کلید اتوماتیک برند چینت را با سایر برندهای مشابه نظیر اشنایدر، هیوندای و زیمنس از نظر کیفیت و استانداردهایشان، قیمت، خدمات پس از فروشی که ارائه می‌دهند، مقایسه نماییم.

کیفیت و استانداردها

کلیدهای اتوماتیک چینت با رعایت استاندارهای بین المللی IEC/EN 60947-2 و IEC/EN 60947-1 تولید و به بازار عرضه می‌شوند، که وجود چنین استانداردهایی نشان دهنده تعهد این برند به کیفیت عالی و ایمنی بالای محصولاتش است. کلیدهای اتوماتیک اشنایدر با استفاده از فناوری‌های پیشرفته و استانداردهای کیفی بالا، طراحی و ساخته می‌شوند که این امر سبب شده برای پروژه‌های بزرگ و حساس بسیار مناسب باشند.

دوام بالا و عملکرد بی‌نقصی که این محصولات در شرایط سخت دارند، موجب شده که این کلیدها از نظر کیفیت در سطح بالاتری نسبت به کلیدهای اتوماتیک چینت قرار بگیرند. برند هیوندای نیز در تولید و ساخت کلیدهای اتوماتیک خود با کیفیتی قابل قبول فعالیت دارد. با این حال، این برند در تولید کلیدهای اتوماتیک خود در مقایسه با برندهای چینت و اشنایدر از لحاظ کیفیت و دوام در سطح پایین‌تری قرار دارد و برای مواقعی مورد استفاده قرار می‌گیرند که به محصولاتی با کیفیت و استانداردهای بسیار بالا نیازی نیست.

مقایسه ی قیمت

یکی از مزایای کلیدی و قابل توجه کلیدهای اتوماتیک چینت، قیمت مناسب آنها است و این ویژگی سبب شده چینت به عنوان یکی از گزینه‌های محبوب برای خریدارانی تبدیل شود که به دنبال محصولاتی با کیفیت و در عین حال اقتصادی هستند. اما کلیدهای اتوماتیک برندهای اروپایی مانند اشنایدر و زیمنس به علت کیفیت بالا و تکنولوژی‌های پیشرفته‌ای که در ساخت آنها استفاده می‌شود، نسبت به کلیدهای اتوماتیک چینت با قیمت‌های بالاتری عرضه می‌گردند.

خدمات پس از فروش

خدمات پس از فروش کلیدهای اتوماتیک برند چینت با ارائه ضمانت 18 ماهه و ده سال پشتیبانی، نشان دهنده تعهد این برند به مشتریان گرامی و کیفیت محصولات خود می‌باشد. در مقایسه، برند اشنایدر که به عنوان یکی از معتبرترین تولید کنندگان تجهیزات برق صنعتی به حساب می‌آید، خدمات پس از فروش جامع و تخصصی را در سطح جهانی ارائه می‌دهد و به علت شبکه گسترده نمایندگی‌ها و مراکز تعمیرات، برای استفاده در پروژه‌های بزرگ و حساس بسیار مورد اعتماد می‌باشد. هیوندای نیز در ارائه خدمات پس از فروش خود عملکرد قابل قبولی دارد، اما مدت زمان گارانتی آن ممکن است کوتاه‌تر باشد و پشتیبانی فنی محدودتری نسبت به برند چینت و اشنایدر دارد.

کاربرد کلید اتوماتیک در صنعت

کلید اتوماتیک، در واقع با بهره‌گیری از رله‌های الکترونیکی و قابلیت‌های حفاظتی، نقش حیاتی و قابل توجهی را در جلوگیری از بروز خطرات ناشی از اضافه بار و اتصالات کوتاه ایفا می‌نمایند. این کلید ها به دلیل داشتن چنین ویژگی‌هایی، برای صنایع مختلفی نظیر پتروشیمی، صنایع فولادی و همچنین کارخانجات تولیدی به عنوان انتخابی مطمئن و ایمن تبدیل شده‌ و مورد استفاده قرار می‌گیرند. در صنایع مختلف، آنها عملکرد سریعی از خود نشان می‌دهند و به علت برخورداری از قابلیت استفاده مجدد، نیاز به تعویض مکرر این کلیدها از بین رفته و به طور چشمگیری موجب کاهش هزینه‌های نگهداری می‌شوند.

نکات مهم خرید کلید اتوماتیک چینت

• نوع و ولتاژ مدار: هنگام خرید کلید اتوماتیک چینت، توجه به نوع و ولتاژ مدار اهمیت بسزایی دارد. اطمینان از اینکه کلید با مشخصات فنی مدار منطبق است، نه تنها سبب بهینه‌سازی عملکرد سیستم می‌گردد، بلکه از بروز مشکلات جدی نظیر نشت جریان و اختلال در عملکرد نیز به طور چشمگیری جلوگیری می‌نماید.
• میزان جریان عبوری: میزان ظرفیت جریان کلید بایستی با حداکثر جریان مدار تناسب داشته باشد. این تطابق در اصل عاملی کلید در پیشگیری از بروز اضافه بار و حفاظت از تجهیزات الکتریکی می‌باشد. انتخاب و خرید کلیدی با میزان جریان عبوری مناسب سبب کاهش خطرات ناشی از حرارت اضافی و همچنین جلوگیری از آسیب دیدن تجهیزات می‌گردد.
• شرایط محیطی: در هنگام خرید کلید اتوماتیک چینت، بایستی شرایط محیطی نظیر دما، رطوبت و همچنین آلودگی‌های محیطی را مدنظر قرار بدهید. این کلیدها به طور کلی به گونه‌ای طراحی شده‌اند که در شرایط سخت محیطی بتواند بهترین عملکرد را از خود نشان دهند و در این شرایط از دوام و کارایی بسیار بالایی برخوردار اند.
• منحنی قطع: انتخاب نوع منحنی قطع (B، C یا D) کلید اتوماتیک باید با نوع بار مصرفی شما سازگاری داشته باشد. این انتخاب به بهینه‌سازی عملکرد افزایش ایمنی در مدار کمک کرد و از قطع غیر ضروری جریان در شرایط عادی جلوگیری می‌نماید.
• استانداردها و گواهینامه‌ها: پیش از خرید کلید اتوماتیک چینت، حتماً به استانداردها و گواهینامه‌های بین‌المللی آن توجه نمایید. چرا که کلیدهای دارای استانداردهای معتبر، عموما از کیفیت و ایمنی بالاتری برخوردار هستند و می‌توانند در شرایط مختلف به خوبی عمل کنند.

قیمت کلید اتوماتیک چینت

رنج جریان، به عنوان یکی از عوامل کلیدی تاثیرگذار بر قیمت کلید اتوماتیک چینت، از 15 تا 2500 متغیر است و هرچه ظرفیت کلید بالاتر باشد، به تبع آن قیمت نیز افزایش می‌یابد. ولتاژ و ظرفیت قطع بار از دیگر فاکتورهای موثر بر قیمت این کلید‌ها است، به گونه‌ای که حداکثر ولتاژ قابل تحمل می‌تواند قیمت را به میزان قابل توجهی تغییر دهد. نوع طراحی کلید، از یک پل تا چهار پل، به همراه درجه عایق‌بندی، نیز به عنوان عوامل تعیین کننده‌ای در محاسبه قیمت کلید اتوماتیک چینت به حساب می‌آیند.

عملکرد کلید اتوماتیک چینت

کلید اتوماتیک چانت دارای محافظت در برابر اضافه بار و محافظت در برابر اتصال کوتاه می باشد و از قطعات ضروری در تابلوهای توزیع است. جریان نامی این کلید چینت از 25 الی 1600 آمپراست و دارای 3 پل و ظرفیت قطع مناسب است. این کلید اتوماتیک توسط پیچ در محل خود به صورت افقی یا عمودی قابل نصب است. همچنین روی کلید چانت یک دکمه کوچک به جهت تست مکانیزم حفاظتی داخلی ان تعبیه گردیده که با فشار آن، کلید به حالت TRIP می رود. همچنین این کلید دارای استاندارد IEC60947 می باشد.

انواع کلید اتوماتیک چینت

MCCB (Molded Case Circuit Breake r) کلیدی است که علاوه بر عملکرد سوئیچینگ بارهای بزرگ، قابلیت حفاظت در برابر جریان‌های بیش از حد و اتصال و قطع برق را نیز دارد. چینت نیز یکی از تولیدکنندگان معروف MCCB است. در زیر، برخی از انواع کلید اتوماتیک کامپکت MCCB چینت را معرفی می‌کنم:

1. کلید اتوماتیک کامپکت MCCB چینت سری NM1: این سری از کلیدها برای کنترل و حفاظت از مدارهای قدرت با جریان‌های بزرگ و توان بالا مناسب است. طراحی کامپکت آن باعث صرفه‌جویی در فضا و نصب آسان می‌شود. قابلیت‌هایی مانند حفاظت در برابر جریان بالا، حفاظت در برابر کوتاه‌زنی و ویژگی‌های تنظیم‌پذیر را دارا می‌باشد.
2. کلید اتوماتیک کامپکت MCCB چینت سری NH2: این سری از کلیدها برای کنترل بارهای بزرگتر و برق صنعتی با قدرت بالا مناسب است. طراحی کامپکت و قابلیت‌های حفاظتی آن شامل جریان بالا، حفاظت در برابر کوتاه‌زنی و حفاظت در برابر بار اضافی است. همچنین، این سری از کلیدها قابلیت تحمل ضربه‌های مکانیکی را دارا می‌باشد.
3. کلید اتوماتیک کامپکت MCCB چینت سری NL1: این سری از کلیدها برای کاربردهای ساختمانی و صنعتی مناسب است. قابلیت‌های آن شامل حفاظت در برابر جریان بالا، حفاظت در برابر کوتاه‌زنی و ویژگی‌های تنظیم‌پذیر را شامل می‌شود.

کلید اتوماتیک غیر قابل تنظیم چینت

کلید اتوماتیک MCCB غیر قابل تنظیم چینت یک نوع سوئیچ حفاظتی است که در صنایع و سیستم‌های قدرت استفاده می‌شود. این نوع MCCB به عنوان یک دستگاه حفاظتی استفاده می‌شود تا در صورت بروز خطاهایی مانند جریان بالا، کوتاه‌زنی یا بار اضافی، برق را قطع کند و از صدمات و خسارات جدی جلوگیری کند.

مزایای کلید اتوماتیک MCCB غیر قابل تنظیم چینت شامل موارد زیر می‌شود:

1. حفاظت قدرتمند: این کلیدها قابلیت حفاظت در برابر جریان بالا، کوتاه‌زنی و بار اضافی را دارند. آنها می‌توانند جریان‌های بیش از حد را شناسایی کرده و به صورت خودکار برق را قطع کنند تا از آسیب رساندن به تجهیزات و شبکه‌ها جلوگیری کنند.
2. قدرت تحمل بالا: کلیدهای MCCB غیر قابل تنظیم چینت دارای قدرت تحمل بالا در برابر جریان‌های بالا و بارهای سنگین هستند. آنها می‌توانند با انتقال جریان بالا به طور موثر، از دستگاه‌ها و تجهیزات حفاظت کنند.
3. عملکرد قابل اعتماد: این کلیدها با استفاده از مکانیسم‌های قوی و مطمئن، عملکرد قابل اعتمادی دارند. آنها دارای استحکام مکانیکی و پایداری در برابر شوک‌ها و ارتعاشات هستند.
4. نصب و استفاده آسان: کلیدهای MCCB غیر قابل تنظیم چینت به راحتی نصب و استفاده می‌شوند. طراحی آنها برای سهولت در نصب و تنظیمات استفاده شده است.

کلید اتوماتیک (MCCB) قابل تنظیم چینت

کلید اتوماتیک (MCCB) قابل تنظیم چینت یک نوع سوئیچ حفاظتی است که قابلیت تنظیم جریان خطا (تریپ) را دارد. با تنظیم چینت کلید MCCB، می‌توانید جریان مورد نظر برای قطع برق را تنظیم کنید. به عبارت دیگر، می‌توانید آستانه جریانی که در صورت بروز خطا سوئیچ را قطع کند، به دلخواه تنظیم کنید.

مزایای کلید اتوماتیک MCCB قابل تنظیم چینت عبارتند از:

1. انعطاف‌پذیری در تنظیمات: با قابلیت تنظیم چینت، می‌توانید جریان خطا مورد نظر را براساس نیاز خاص خود تنظیم کنید. این امکان آپشنی به شما می‌دهد تا سیستم حفاظتی را به طور دقیق به مشخصات و نیازهای بار و شبکه متناسب کنید.
2. حفاظت دقیق: با تنظیم دقیق کلید اتوماتیک چینت، می‌توانید از حفاظت دقیقی در برابر جریان‌های خطا و نگهداری از تجهیزات الکتریکی اطمینان حاصل کنید. با تنظیم مقدار مناسب چینت، می‌توانید جریانی را که باعث آسیب به تجهیزات می‌شود را، به طور سریع و قطعی قطع کنید.
3. امنیت و قابلیت اطمینان: با استفاده از کلید اتوماتیک MCCB قابل تنظیم چینت، امنیت سیستم و تجهیزات شما بهبود خواهد یافت. شما می‌توانید به طور دقیق جریان خطا را کنترل کنید و در صورت بروز خطا، سوئیچ به طور قطع و مطمئن عمل کند.

کلید اتوماتیک هوایی چینت

کلید اتوماتیک هوایی (ACB) چینت یک نوع سوئیچ حفاظتی است که برای کنترل و حفاظت در برابر جریان‌های بالا و سیستم‌های قدرت استفاده می‌شود. چینت نیز یکی از تولیدکنندگان معروف ACB است. این نوع کلید اتوماتیک هوایی دارای ویژگی‌های خاصی است که به شرح زیر می‌باشد:

1. قابلیت حفاظت: کلید اتوماتیک هوایی ACB چینت قابلیت حفاظت در برابر جریان‌های بالا، جریان کوتاه، اضافه بار، و افت ولتاژ را دارد. این قابلیت‌ها به صورت خودکار عمل می‌کنند و به تجهیزات و سیستم‌ها از خسارت جلوگیری می‌کنند.
2. عملکرد قابل اطمینان: ACB چینت دارای عملکرد قابل اطمینانی است که از آن برای کنترل و مدیریت قدرت الکتریکی استفاده می‌شود. این کلیدها دارای مکانیزم‌های مطمئن و پایداری در برابر شوک‌ها و ارتعاشات میباشند.
3. طراحی کامپکت و قابلیت نصب آسان: کلید اتوماتیک هوایی ACB چینت با طراحی کامپکت و جمع و جور، فضای کمتری را اشغال می‌کند. این ویژگی به شما کمک می‌کند تا در فضای محدودی نصب انجام دهید و نصب آن راحت‌تر باشد.
4. قابلیت کنترل و تنظیم: کلید اتوماتیک هوایی چینت به شما امکان کنترل و تنظیم جریان‌ها را می‌دهد. با استفاده از این کلید، می‌توانید جریان‌های خطا را کنترل کرده و سیستم‌های حفاظتی را به صورت دقیق تنظیم کنید.

مزایای کلید اتوماتیک چینت

مزایای کلید اتوماتیک کامپکت MCCB چینت عبارتند از:

1. حفاظت قدرتمند: کلید اتوماتیک کامپکت MCCB چینت دارای قابلیت حفاظت در برابر جریان‌های بالا، کوتاه‌زنی و بار اضافی است. این قابلیت‌ها به صورت خودکار عمل می‌کنند و از خطراتی مانند خرابی تجهیزات و حوادث جدی جلوگیری می‌کنند.
2. عملکرد قابل اعتماد: کلید اتوماتیک کامپکت MCCB چینت با استفاده از مکانیزم‌های قوی و پایدار، عملکرد قابل اعتمادی دارد. این کلیدها دارای استحکام مکانیکی و پایداری در برابر شوک‌ها و ارتعاشات هستند.
3. قابلیت تحمل بار سنگین: کلید اتوماتیک کامپکت MCCB چینت قابلیت تحمل بار سنگین را دارد. آنها قادر به مدیریت جریان‌های بالا و بارهای سنگین هستند و از دستگاه‌ها و تجهیزات حفاظت می‌کنند.
4. طراحی کامپکت: کلید اتوماتیک کامپکت MCCB چینت با طراحی کوچک و کامپکت، فضای کمتری را اشغال می‌کند. این ویژگی موجب می‌شود که نصب و استفاده از آن در فضاهای محدود و مکان‌های محدودی امکان‌پذیر باشد.
5. سهولت در نصب و استفاده: کلید اتوماتیک کامپکت MCCB چینت به راحتی نصب و استفاده می‌شود. طراحی آنها برای سهولت در نصب و تنظیمات استفاده شده است.
6. قابلیت تنظیم: برخی از مدل‌های کلید اتوماتیک کامپکت MCCB چینت امکان تنظیم جریان خطا (تریپ) را دارند.

فواید کلید اتوماتیک چانت نسبت به کلید مینیاتوری

کلید اتوماتیک کامپکت MCCB چینت نسبت به کلید مینیاتوری برخی فواید و مزایای خاص را دارد، که عبارتند از:

1. قدرت بالا: کلید اتوماتیک کامپکت MCCB چینت برای کنترل و حفاظت در برابر جریان‌های بالا و سیستم‌های قدرت طراحی شده است. این کلیدها قابلیت تحمل جریان‌های بالا را دارند و برای بارهای سنگین مناسب هستند.
2. عملکرد قابل اعتماد: کلید اتوماتیک کامپکت MCCB چینت با استفاده از مکانیزم‌های قوی و پایدار، عملکرد قابل اعتمادی دارد. این کلیدها دارای استحکام مکانیکی بالا و پایداری در برابر شوک‌ها و ارتعاشات هستند.
3. قابلیت تنظیم: برخی از مدل‌های کلید اتوماتیک کامپکت MCCB چینت امکان تنظیم جریان خطا (تریپ) را دارند. این به کاربر امکان می‌دهد تا جریان مورد نیاز برای قطع برق را تنظیم کند و سیستم حفاظتی را به مشخصات و نیازهای خاص خود تنظیم کند.
4. قابلیت حفاظت مناسب: کلید اتوماتیک کامپکت MCCB چینت دارای قابلیت حفاظت در برابر جریان‌های بالا، کوتاه‌زنی و بار اضافی است. این قابلیت‌ها به صورت خودکار عمل می‌کنند و به تجهیزات و سیستم‌ها از خسارت جلوگیری می‌کنند.
5. سهولت در نصب و استفاده: کلید اتوماتیک کامپکت MCCB چینت به راحتی نصب و استفاده می‌شود. طراحی آنها برای سهولت در نصب و تنظیمات استفاده شده است.

شرایط عملکرد کلید اتوماتیک کمپکت Chint

شرایط عملکرد کلید اتوماتیک کمپکت Chint (MCCB) به ویژگی‌ها و مشخصات محصول مربوطه بستگی دارد. با این حال، برخی از شرایط عمومی که معمولاً برای عملکرد صحیح کلید اتوماتیک کمپکت Chint لازم است در زیر آورده شده است:

1. جریان نامی: کلید اتوماتیک کمپکت Chint باید بتواند جریان نامی مشخص شده را به طور پیوسته تحمل کند. جریان نامی معمولاً در برچسب کلید مشخص می‌شود و نباید بیش از آن جریان تراشه شود.
2. دما: کلید اتوماتیک کمپکت Chint باید در دماهای مشخص شده توسط تولید کننده عمل کند. دمای محیط و دمای عملیاتی برای این کلیدها مهم است و عملکرد صحیح آنها را تضمین می‌کند.
3. محیط عملیاتی: کلید اتوماتیک کمپکت Chint باید در شرایط محیطی مشخص شده توسط تولید کننده عمل کند. این شرایط ممکن است شامل رطوبت، گرد و غبار، شوک و ارتعاشات و دیگر شرایط محیطی باشد که باید توسط کلید تحمل شوند.
4. عملکرد قطع و وصل: کلید اتوماتیک کمپکت Chint باید بتواند به طور صحیح و قطع و وصل جریان‌ها را انجام دهد. عملکرد دقیق و قابل اعتماد در هنگام قطع و وصل جریان‌ها، از جمله عملکرد مکانیکی و الکتریکی، بسیار مهم است.

مقایسه کلید اتوماتیک کامپکت چینت با کلید اتوماتیک اشنایدر الکتریک

مقایسه کلید اتوماتیک کامپکت Chint با کلید اتوماتیک اشنایدر الکتریک می‌تواند بر اساس مشخصات فنی و ویژگی‌های عملکردی صورت پذیرد. در زیر به برخی از نقاط مقایسه مهم بین این دو برند اشاره می‌کنم:

1. کیفیت و اعتبار برند: اشنایدر الکتریک یکی از برندهای معروف و برجسته در صنعت برق است که در سراسر جهان شناخته شده است. کلید اشنایدر الکتریک برای کیفیت و عملکرد بالا شناخته می‌شوند. همچنین، Chint یک برند چینی است که در سطح جهانی شناخته شده است و محصولات با کیفیت خوبی را ارائه می‌دهد. با این حال، در حوزه برق و خطوط انتقال قدرت، اشنایدر الکتریک معمولاً با تاریخچه و تجربه بیشتری برخوردار است.
2. محدوده و متناسب با برنامه‌های کاربردی: هر دو برند کلید اتوماتیک‌های کامپکت با محدوده‌های مختلفی در اختیار قرار می‌دهند. اشنایدر الکتریک محصولات گسترده‌تری در این زمینه ارائه کرده است و برای برنامه‌های کاربردی متنوع تری قابل استفاده است. Chint نیز محصولاتی با محدوده‌های متناسب با برنامه‌های صنعتی و تجاری ارائه می‌دهد.
3. ویژگی‌ها و قابلیت‌ها: هر دو برند قابلیت‌ها و ویژگی‌های خاص خود را دارند. برای نمونه، کلیدهای اشنایدر الکتریک ممکن است دارای ویژگی‌های پیشرفته‌تری مانند نمایشگر دیجیتال، قابلیت تنظیم جریان و … باشند.

با الکتروشایلی، نماینده انحصاری کمپانی چینت در لاله زار، تجربه‌ای بی‌نظیر از خرید کلید اتوماتیک کامپکت را تجربه خواهید کرد. بهترین قیمت‌ها، خدمات پس از فروش حرفه‌ای و مشاوره فنی کامل را از ما دریافت خواهید کرد. با کلید اتوماتیک کامپکت Chint، امنیت سیستم برقی خود را تضمین کنید و به حداکثر کارایی و عملکرد صحیح دسترسی پیدا کنید. به عنوان یکی از پیشروان صنعت برق، الکتروشایلی با ارائه کلیدهای اتوماتیک با برند چینت، بهترین راه حل‌های حفاظتی را برای شما فراهم می‌کند.

نحوه نصب کلید اتوماتیک چینت

نصب کلید اتوماتیک چینت، مستلزم رعایت دقیق مراحل فنی و اصول ایمنی است. در ادامه مراحل نصب را به صورت گام به گام و با تاکید بر جزئیات فنی ارائه خواهیم داد.

مرحله اول، آماده‌سازی محل نصب

پیش از هر اقدامی، بایستی از قطع کامل برق اصلی اطمینان حاصل نمایید تا محیط کاری شما ایمن باشد. توجه داشته باشید که محل نصب باید خشک و عاری از هرگونه رطوبت باشد تا در این صورت از بروز خطرات احتمالی و جبران ناپذیر جلوگیری شود و طول عمر کلید اتوماتیک چینت شما حفظ گردد.

مرحله دوم، شناسایی و آماده‌سازی گیره ریز

گیره‌های ریز در کلید اتوماتیک چین نقش مهم و قابل توجهی در اتصال ایمن به تجهیزات دارند. بنابراین، پیش از نصب کلید، این گیره‌ها را شناسایی و بررسی کنید تا از هماهنگی آنها با دستگاه مورد نظر اطمینان حاصل شود.

مرحله سوم، قرار دادن کلید در در حالت و موقعیتی مناسب

اکنون باید کلید اتوماتیک خود را به دقت در محل انتخابی قرار بدهید و بسته به شرایط تابلو یا پنل، کلید را به صورت عمودی و یا افقی نصب نمایید. انتخاب حالت نصب کلید اتوماتیک چینت بایستی با توجه به سازگاری تجهیزات و کاربری مورد نظر صورت گیرد.

مرحله چهارم، اتصال سیم‌های قدرت با دقت بالا

پس از نصب کلید در حالتی مناسب، سیم‌های قدرت را با دقت به ترمینال‌های قدرت کلید متصل کنید. در این هنگام مطمئن شوید که اتصالات کاملاً محکم و پایدار هستند تا از عملکرد بهینه و بدون اختلال کلید اطمینان حاصل شود. توجه داشته باشید که اتصالات سست می‌توانند به کارکرد صحیح دستگاه شما آسیب برسانند.

مرحله پنجم، نصب تجهیزات جانبی در صورت نیاز

حال بسته به نوع کاربری، می‌توانید تجهیزات جانبی همچون بوبین و یا کنتاکت‌های اضافی را به کلید اتوماتیک چینت خود متصل کنید. این کار معمولا با برداشتن درپوش کلید انجام می‌شود و بایستی با دقت و طبق دستورالعمل‌های فنی صورت گیرد تا کلید شما بدون نقص عمل کند.

مرحله ششم، بررسی نهایی و تست عملکرد کلید اتوماتیک چینت

پس از اتمام مراحل بالا، وقت آن رسیده که تمام اتصالات و اجزای نصب شده را با دقت بررسی کنید تا از صحت نصب آنها به طور کامل مطمئن شوید. سپس برق اصلی را وصل نمایید و عملکرد کلید را در شرایط مختلف تست کنید تا از عملکرد ایمن و قابل اطمینان آن اطمینان یابید.

نتیجه‌گیری

کلید اتوماتیک چینت به عنوان یکی از ابزارهای کلیدی در حفاظت و کنترل سیستم‌های الکتریکی، نقش اساسی در افزایش ایمنی و کارایی این سیستم‌ها ایفا می‌نماید. با توجه به ویژگی‌ها و خصوصیات منحصر به فردی که شامل قدرت قطع بالا، تنوع در رتبه‌بندی آمپر و قابلیت‌های حفاظتی متنوع است، این کلیدها می‌توانند پاسخگوی نیازهای مختلف در صنایع گوناگون باشند. به طور کلی کلیدهای اتوماتیک چینت در انواع مختلف، نه تنها از خسارات مالی جلوگیری می‌کنند، بلکه سبب افزایش عمر مفید تجهیزات و کاهش هزینه‌های نگهداری می‌شوند.

سوالات متداول کلید اتوماتیک چینت

انواع کلید اتوماتیک چینت کدامند؟

کلیدهای اتوماتیک چینت به سه دسته اصلی فیکس، قابل تنظیم و هوایی تقسیم می‌شوند. هر یک از این دسته‌ها ویژگی‌های خاص خود را دارند و در انواع مختلف کاربردهای الکتریکی به کار می‌روند.

آیا کلید اتوماتیک چینت قابل تعمیر است؟

بله، در صورتی که کلید به دلیل مشکلات فنی یا خرابی دچار نقص شود، با توجه به شرایط و نوع خرابی، می‌توان آن را تعمیر کرد.

مدت زمان گارانتی کلیدهای اتوماتیک چینت چقدر است؟

گارانتی کلیدهای اتوماتیک چینت 18 ماه است و شامل عیوب تولیدی و نقص‌های فنی می باشد، همچنین ۱۰ سال خدمات پشتیبانی دارد.
