فهرست مطالب
کنتاکتور زیمنس
کنتاکتور زیمنس یک قطعه الکترومکانیکی است که در سیستم‌های الکتریکی و الکترونیکی استفاده می‌شود. این کنتاکتور دارای کنتاکت‌های الکتریکی است که بر اساس مبدل الکترومغناطیسی عمل می‌کنند.
کنتاکتور زیمنس با ویژگی‌ها و قابلیت‌های زیر تعریف می‌شود:
- قدرت بالا: کنتاکتور زیمنس توانایی تحمل جریان الکتریکی بالا را دارد و در کاربردهایی که نیاز به جریان قدرتمند است، بسیار مناسب است.
- دوام و پایداری: این کنتاکتور با استفاده از مواد با کیفیت و فناوری پیشرفته ساخته شده است و دارای دوام و پایداری بالا در برابر شرایط سخت و محیط‌های صنعتی است.
- کنترل دقیق: با استفاده از کنتاکتور زیمنس، کنترل جریان الکتریکی به صورت دقیق و قابل اعتماد انجام می‌شود. این قطعه با استفاده از سیستم‌های مغناطیسی و مدارهای الکترونیکی پیشرفته، امکان کنترل و مدیریت بهینه جریان را فراهم می‌کند.
- عملکرد قابل اعتماد: کنتاکتور زیمنس با عملکرد استوار و قابل اعتماد، مناسب برای کاربردهای صنعتی و صنایع بزرگ است. این قطعه دارای عمر مفید طولانی و کارایی بالا در طول زمان است.
- تنوع کاربرد: کنتاکتور زیمنس در صنایع مختلفی مانند صنعت برق، خودروسازی، ماشین‌آلات و سیستم‌های صنعتی استفاده می‌شود. با توجه به تنوع و قابلیت‌های آن، می‌تواند نیازهای گوناگون در سیستم‌های الکتریکی را پوشش دهد.
به طور خلاصه، کنتاکتور زیمنس با قدرت، دوام، کنترل دقیق و عملکرد قابل اعتماد، یک قطعه کلیدی در سیستم‌های الکتریکی صنعتی است که توسط شرکت زیمنس تولید می‌شود.
کنتاکتورهای زیمنس، ابزارهای الکترونیکی هستند که برای کنترل موتورها و دستگاه‌های الکتریکی صنعتی به کار می‌روند. این کنتاکتورها معمولاً در صنعت، ساختمان‌ها و سایر برنامه‌های صنعتی برای کنترل بارهای بزرگ استفاده می‌شوند.
کنتاکتورهای زیمنس دارای قطعاتی مانند مجموعه کنتاکت‌ها، مجموعه‌ی سوئیچ‌ها، قطعات تحریک کننده، بلبرینگ و کامپوننت‌های دیگر هستند. این قطعات با همکاری یکدیگر به عنوان یک سیستم کنترلی الکترونیکی کار می‌کنند.
هدف استفاده از کنتاکتور زیمنس، کنترل و مدیریت بارهای الکتریکی بزرگ است که با استفاده از سوئیچ‌ها و کنتاکت‌ها، این بارها به سیستم برق وصل یا از آن جدا می‌شوند. این کنتاکتورها همچنین دارای قابلیت حفاظت در برابر ولتاژ بالا، شوک الکتریکی و جریان‌های بیش از حد هستند که می‌تواند موتورها و سایر تجهیزات را در مقابل خطرات احتمالی حفاظت کنند.
کنتاکتورهای زیمنس علاوه بر کنترل و مدیریت بار، قابلیت کنترل سرعت موتورها را نیز دارند. این امر به کاربران این ابزار کمک می‌کند تا برای رسیدن به عملکرد بهینه، سرعت موتور را کنترل کنند.
کنتاکتورهای زیمنس به عنوان یک قطعه مهم در سیستم‌های کنترل برق استفاده می‌شوند و قابلیت اتصال به سایر سیستم‌های الکترونیکی مانند پردازشگرها، سنسورها و سایر وسایل جانبی را دارند. به این ترتیب، کاربران این کنتاکتور می‌توانند سیستم‌های کنترلی خود را با دقت بیشتری بهینه کنند و در نتیجه، احتمال خرابی و دستگاه‌های مشابه را کاهش دهند.
این کنتاکتورها به دو نوع کنتاکتور AC و کنتاکتور DC تقسیم می‌شوند که هر کدام از آنها برای موارد مختلفی مانند کنترل دستگاه‌های صنعتی، روشنایی، تهویه مطبوع و سایر برنامه‌های کنترلی مورد استفاده قرار می‌گیرد.
از دیگر ویژگی‌های کنتاکتورهای زیمنس می‌توان به قابلیت نصب آسان، ابعاد کوچک، عمر طولانی، عملکرد قابل اعتماد و مصرف انرژی کم اشاره کرد. همچنین، این کنتاکتورها با توجه به ویژگی‌هایی مانند قابلیت حفاظت در برابر برق‌های بالا، قابلیت حفاظت در برابر شوک الکتریکی و جریان‌های بیش از حد، از خطرات پتانسیلی در کاربردهای صنعتی و خانگی جلوگیری می‌کنند.
به طور کلی، کنتاکتورهای زیمنس به عنوان یکی از قطعات حیاتی در سیستم‌های کنترل برق مورد استفاده قرار می‌گیرند و به کاربران کمک می‌کنند تا سیستم‌های خود را بهبود بخشند و عملکرد بهتری داشته باشند.
کنتاکتور چیست؟
کنتاکتور یک قطعه الکترومکانیکی است که برای کنترل و سوئیچ کردن جریان برق در سیستم‌های بزرگ و قدرتمند استفاده می‌شود. این دستگاه در واقع یک سوئیچ قدرتمند است که قادر به کنترل جریان برق بزرگ است.
کاربرد کنتاکتورها در تابلوهای برق صنعتی و سیستم‌های قدرتمند برق است. زمانی که جریان برق بزرگی در سیستم وجود دارد و نیاز به کنترل دقیق آن میباشد، کنتاکتور به کار می‌رود. این قطعه قادر به سوئیچ کردن جریان برق بزرگ در خروجی است و می‌تواند از طریق کنترل سیگنال‌های الکتریکی، در روشن و خاموش کردن اتصالات برق مؤثر باشد.
کنتاکتورها برای کاربردهای متنوعی مانند راه‌اندازی موتورها، تغذیه سیستم‌های نورپردازی، کنترل سیستم‌های گرمایش و سرمایش، کنترل ولتاژ و جریان در دستگاه‌های بزرگ و صنعتی و سایر موارد مشابه مورد استفاده قرار می‌گیرند.
با استفاده از کنتاکتورها، امکان کنترل دقیق جریان برق، اجرای روندهای خطی و منطقی و همچنین حفاظت از تجهیزات برقی در مقابل جریان‌های ناپیوسته فراهم می‌شود.
انواع کنتاکتور زیمنس
شرکت زیمنس (Siemens) یکی از بزرگترین تولیدکنندگان کنتاکتورها در دنیاست و به عنوان یکی از پیشروان صنعت برق شناخته می‌شود. زیمنس تنوع گسترده‌ای از کنتاکتورها را ارائه می‌دهد که براساس نیازهای مختلف برق صنعتی طراحی شده‌اند. در زیر، به برخی از انواع کنتاکتورهای زیمنس اشاره می‌کنیم:
کنتاکتورهای زیمنس سری SIRIUS 3TF2
کنتاکتورهای 3TF2 جزو خانواده محصولات سیمنس SIMICONT هستند. کنتاکتورهای 3TF2 برای مدیریت بارهای موتوری تا 5 اسب بخار و ولتاژ 480 ولت طراحی شده‌اند، همچنین برای کاربردهای انرژی کم از جمله ارتباط با کنترل‌کننده‌های قابل برنامه‌ریزی نیز مناسب هستند. نشانه‌های ترمینال بر روی همه کنتاکتورها و بلوک‌های تماس فرعی با استانداردهای بین‌المللی EN 50 005، EN 50 011 و EN 50 012 برای کاربردهای صادراتی تطابق دارند.
امکانات
عملیات حرکت مستقیم تماس فرعی دوگانه با پل دوشاخه‌ای.
تطابق یا تجاوز از استانداردهای بین‌المللی مانند Ul، CSA، IEC، VDE و دیگر استانداردهای جهانی.
قابل نصب بر روی ریل 35 میلیمتری DIN یا جهت‌گیری پنل.
ترمینال‌های استاندارد قابلیت پذیرش دو سیم را دارند.
همچنین با اتصال‌دهنده‌های تب دار یا نصب پین لحیم‌شده نیز در دسترس است.
کنتاکتورهای زیمنس سری SIRIUS 3TF3
زیمنس، خط کامل 3TF3 را به گونه‌ای طراحی کرده است که تمام استانداردها و کنوانسیون‌های جهانی را برآورده یا تجاوز کند. سری 3TF3 شامل یک مجموعه کامل از لوازم جانبی نیز می‌شود که به شما تضمین می‌کند همواره محصول مناسبی برای کاربری خود داشته باشید.
برای کاربردهای تا 30 اسب بخار با ولتاژ 575 ولت که نیاز به انعطاف کامل دارند، زیمنس سری 3TF3 کنتاکتور را طراحی کرده است. برای کاهش موجودی و افزایش انعطاف کاربری، سری 3TF3 می‌تواند با نصب هر یک از یک لیست برجسته از لوازم جانبی، به هر کاربردی سفارشی شده و تنظیم شود. برنامه‌های معکوس کردن، انتقال برق و کاربردهای بایپس نیازمند قفل مکانیکی می‌توانند به راحتی با هم ترکیب شوند از اجزاء پایه استاندارد و موجود. سری 3TF3 برای پاسخگویی به بیشتر استانداردهای جهانی طراحی شده است. تمام نشانی‌های ترمینال به راحتی شناسایی می‌شوند. نشانی‌های ترمینال با استانداردهای DIN EN 50012 و IEC 947 سازگار هستند. بسیاری از ولتاژهای کنترل جهانی با یکی از بزرگترین ارائه‌های ماتریس AC و DC سازگار هستند.
ویژگی‌ها
- لوازم جانبی Snap-on: تا 4 تماس فرعی، ساکن‌سازی سریع، قفل مکانیکی، تایمر الکترونیکی، تایمر هواکش، آداپتور ریل DIN نصب شده در بالا.
- عملیات پیشرفته مثبت
- تماس‌های فرعی دوگانه با پل دوشاخه‌ای.
- تطابق یا تجاوز از استانداردهای NEMA، EEMAC، UL، CSA، IEC، VDE و سایر استانداردهای بین‌المللی.
- قابل نصب بر روی ریل 35 میلیمتری DIN یا نصب بر روی پنل.
- ترمینال‌های برق و کنترل FAST کاملاً ایمن. تمام ترمینال‌ها آماده برای سیم‌کشی باز تامین می‌شوند.
- ظرفیت ورودی با 8.4 برابر جریان مصرف معتبر بار مشخص شده.
- طراحی پیشرفته و استفاده از مواد از جمله تماس‌های بدون کادمیوم.
مزایا
- تطابق یا تجاوز از مشخصات تجهیزات برقی برای ابزارهای ماشین و تجهیزات پردازش.
- طراحی مناسب برای ارتباط با مدارهای الکترونیک.
- انعطاف کامل برای پاسخگویی به تمام کاربردهای شما.
- محصول در بیشتر کشورها در سراسر جهان پذیرفته شده است.
- انعطاف کامل در نصب.
- انعطاف کامل در سیم‌کشی. کاهش زمان طراحی سیم‌کشی، هزینه نصب، و هزینه کل.
- تضمین شروع بدون مشکل موتورهای با کارایی بالا.
- عمر قابل اعتماد و دراز مدت.
کنتاکتورهای زیمنس سری SIRIUS 3TF4
زیمنس طراحی کامل خط 3TF4 را با هدف تطابق یا تجاوز از تمام استانداردها و کنوانسیون‌های جهانی انجام داده است. سری 3TF4 همچنین شامل مجموعه‌ای کامل از لوازم جانبی است، که اطمینان حاصل می‌کند همواره محصول مناسب برای نیازهای کاربری شما در دسترس باشد. این تنوع و جامعیت لوازم جانبی، تضمین می‌کند که شما همواره بهترین محصول را برای برنامه‌های خود در اختیار داشته باشید.
کنتاکتورهای زیمنس سری SIRIUS 3TF5
کمپانی زیمنس خط کامل 3TF5 را طراحی کرده است تا با تمام استانداردها و کنوانسیون‌های جهانی تطابق داشته باشد. سری 3TF5 همچنین شامل مجموعه کاملی از لوازم جانبی است که اطمینان حاصل می‌کند همواره محصول مناسب برای برنامه شما در دسترس باشد.
کنتاکتورهای زیمنس سری SIRIUS 3TF6
کنتاکتورهای خلاء نوع 3TF68 و 3TF69 بسیار مناسب برای برنامه‌های AC4 هستند و به عنوان استاندارد شامل نشانگر فرسایش تماس می‌شوند.
کنتاکتورهای زیمنس سری SIRIUS 3TF8
کنتاکتور وارونه نوع 3TF8 شامل همزمان کنتاکتورهای جلو و عقب و مکانیکی متقاطع در یک محفظه کوچک است که تنظیم مؤلفه‌ها را ساده‌تر می‌کند. با مکانیکی متقاطع، فضای پنل را نسبت به کنتاکتورهای وارونه سنتی 50٪ کاهش می‌دهد.
کنتاکتورهای زیمنس سری SIRIUS 3TH2
زیمنس خط 3TH2 را به گونه‌ای طراحی کرده است که با تمام استانداردها و کنوانسیون‌های جهانی تطابق داشته باشد. رله‌های کنترل 3TH2 می‌توانند به عنوان یک بخش از محصولات کنترل فشرده سیمنس مورد استفاده قرار گیرند؛ یک خط کامل از محصولات کنترل فشرده که شامل کنتاکتورهای 3TF2 و رله‌های حمله‌زیاد 3UA7 است.
رله‌های کنترل SIMICONT 3TH2 دارای طراحی دوپلیسه تماس هستند که اطمینان از درجه بالای قابلیت اطمینان تماس در سطوح انرژی پایین را فراهم می‌کند. تماس‌ها برای برنامه‌های کنترل دستگاه سنگین به‌عنوان NEMA A600 رتبه‌بندی شده‌اند. بلوک‌های تماس کمکی و یک ساکن‌کننده افزونه می‌توانند به جلوی رله کنترل قرار گیرند.
ویژگی ها:
- نصب روی ریل DIN 35 میلیمتری یا پنل.
- اتصالات کویل و ترمینال در یک سطح واحد برای اتصال آسان.
- قابل استفاده به عنوان بخشی از محصولات کنترل فشرده سیمنس؛ یک خط کامل و فشرده از محصولات کنترل (که شامل کنتاکتورهای 3TF2 و رله‌های حمله‌زیاد 3UA7 نیز می‌شود) که فضای پنل، زمان سیم‌کشی و وزن حمل و نقل را کاهش می‌دهد.
مزایا:
- رله‌های کنترل SIMICONT تطابق یا تجاوز نیازهای استانداردهای NEMA، UL، CSA، IEC، VDE و استانداردهای بین‌المللی دیگر را دارند.
- ترمینال‌ها به تفکیک استانداردهای شمال آمریکا و بین‌المللی نشان‌گذاری شده‌اند.
- انعطاف پذیری برای تلبیه اکثر برنامه‌ها.
- محصول مورد تأیید در اکثر کشورها در سراسر جهان.
- دسترسی به گستره وسیعی از ولتاژهای کنترل AC و DC با فرکانس 50 و 60 هرتز.
توجه: کویل‌ها و تماس‌ها جزئی از رله هستند و قابل تغییر نیستند.
کنتاکتورهای زیمنس سری SIRIUS 3TH3
سیمنس طراحی خط 3TH3 را به گونه‌ای انجام داده است که تمام استانداردها و کنوانسیون‌های جهانی را برآورده یا از آنها بیشتر است. رله‌های کنترل اصلی 3TH3 شامل 4NO (4 پتانسیل باز)، 3NO + 1NC (3 پتانسیل باز و 1 پتانسیل بسته)، یا 2NO + 2NC (2 پتانسیل باز و 2 پتانسیل بسته) هستند. امکان اتصال یک تا چهار بلوک تماس اضافی به واحد اصلی وجود دارد که کلیه 8 تماس را فراهم می‌کند. بلوک‌های تماس اضافی شامل NO (باز)، NC (بسته)، Early Make (زودتر باز شونده) و Late Break (دیرتر بسته شونده) هستند. یک دامنه گسترده از کویل‌های AC و DC با فرکانس 60/50Hz نیز در دسترس میباشد.
رله‌های کنترل 3TH3 دارای یک طراحی دوپل (double bridge contact) هستند که اطمینان حاصل می‌کند که در سطوح انرژی پایین، درجه بالایی از قابلیت اطمینان تماس وجود داشته باشد. تماس‌ها با امتیاز NEMA A600 برای کاربردهای مدار کنترل سنگین محاسبه شده‌اند. رله‌های کنترل 3TH3 به عنوان محرک مثبت دسته‌بندی شده‌اند و برای استفاده در مطبوعات کنترل شده توسط قدرت مناسب هستند.
ویژگی‌ها
رله‌های کنترل 3TH3 دارای تماس‌های ثابت هستند و در طراحی‌های 4 پل قابل دسترسی هستند. علاوه بر ترکیب‌های مختلف NO و NC، رله‌های 3TH3 می‌توانند با تماس‌های make before break (تداخلی) تهیه شوند. یک دامنه وسیع از کویل‌های AC و DC با فرکانس 60/50Hz نیز در دسترس است.
مزایا
رله‌های کنترل 3TH3 دارای گواهینامه UL و گواهی CSA هستند و همچنین به الزامات استانداردهای DIN VDE 0660 و IEC 947 هم پاسخ می‌دهند. سررسیدهای آنها به هر دو استاندارد شمال آمریکا و استانداردهای بین‌المللی علامت‌گذاری شده‌اند. رله‌های کنترل 3TH3 برای استفاده در محیط‌های صنعتی مناسب بوده و مطابق با استاندارد DIN VDE 106، بخش 100، ایمن از لمس می‌باشند.
کنتاکتورهای زیمنس سری SIRIUS 3TH4
سیمنس خط 3TH4 را به گونه‌ای طراحی کرده است که تمام استانداردها و کنوانسیون‌های جهانی را برآورده یا از آنها بیشتر کند. رله‌های کنترل 3TH4 دارای تماس‌های ثابت هستند و در طراحی‌های 4، 8 و 10 پل در دسترس هستند. این رله‌ها به عنوان محرک مثبت دسته‌بندی شده‌اند و برای استفاده در مطبوعات کنترل شده توسط قدرت مناسب هستند.
رله‌های کنترل 3TH4 دارای یک طراحی دوپل (double bridge contact) هستند که اطمینان حاصل می‌کند که در سطوح انرژی پایین، درجه بالایی از قابلیت اطمینان تماس وجود داشته باشد. تماس‌ها با امتیاز NEMA A600 برای کاربردهای مدار کنترل سنگین محاسبه شده‌اند. رله‌های کنترل 3TH4 به عنوان محرک مثبت دسته‌بندی شده‌اند و برای استفاده در مطبوعات کنترل شده توسط قدرت مناسب مناسب هستند.
ویژگی‌ها:
رله‌های کنترل 3TH4 دارای تماس‌های ثابت هستند و در طراحی‌های 4، 8 و 10 پل در دسترس هستند. علاوه بر ترکیب‌های مختلف NO و NC، رله‌های 3TH4 می‌توانند با تماس‌های make before break (تداخلی) تهیه شوند. یک دامنه وسیع از کویل‌های AC و DC با فرکانس 60/50Hz نیز در دسترس است.
مزایا:
رله‌های کنترل 3TH4 دارای گواهینامه UL و گواهی CSA هستند و همچنین به الزامات استانداردهای DIN VDE 0660 و IEC 947 هم پاسخ می‌دهند. سررسیدهای آنها به هر دو استاندارد شمال آمریکا و استانداردهای بین‌المللی علامت‌گذاری شده‌اند. رله‌های کنترل 3TH4 برای استفاده در محیط‌های صنعتی مناسب بوده و مطابق با استاندارد DIN VDE 106، بخش 100، ایمن از لمس می‌باشند.
کنتاکتورهای زیمنس سری SIRIUS 3TH8
سیمنس خط 3TH8 را به گونه‌ای طراحی کرده است که تمام استانداردها و کنوانسیون‌های جهانی را برآورده یا از آنها بیشتر کند. رله‌های کنترل 3TH8 دارای تماس‌های ثابت هستند و در طراحی‌های 4، 8 و 10 پل در دسترس هستند. این رله‌ها به عنوان محرک مثبت دسته‌بندی شده‌اند و برای استفاده در مطبوعات کنترل شده توسط قدرت مناسب هستند.
رله‌های کنترل 3TH8 ویژگی طراحی دوگانه پله‌های تماس را دارند که اطمینان از درجه بالای قابلیت اطمینان تماس در سطوح انرژی پایین فراهم می‌کند. تماس‌ها با مقدار A600 در استاندارد NEMA برای کاربردهای مدارهای کنترلی سنگین مصرف می‌شوند. رله‌های کنترل 3TH8 به عنوان محرک مثبت دسته‌بندی شده‌اند و برای استفاده در دستگاه‌های فشار قدرتی مناسب هستند.
ویژگی‌ها
رله‌های کنترل 3TH8 دارای تماس‌های ثابت هستند و در طراحی‌های 4، 8 و 10 پل در دسترس هستند. علاوه بر ترکیب‌های مختلف NO و NC، رله‌های 3TH8 می‌توانند با تماس‌های make before break (تداخلی) تهیه شوند. یک دامنه وسیع از کویل‌های AC و DC با فرکانس 60/50Hz نیز در دسترس است.
مزایا
رله‌های کنترل 3TH8 دارای گواهی UL و CSA هستند و همچنین به الزامات استانداردهای DIN VDE 0660 و IEC 947 هم می‌پیوندند. سررسیدها بر اساس هر دو استاندارد شمال آمریکا و بین‌المللی علامت‌گذاری شده‌اند. رله‌های کنترل 3TH8 مناسب برای استفاده در محیط‌های صنعتی بوده و مطابق با DIN VDE 106، قسمت 100، ایمن در برابر لمس هستند.
کنتاکتور زیمنس سری 3TC
استانداردها IEC 60947‑4‑1
حفاظت اتصالات دستگاه در برابر شورت سیم، بارزیابی و ولتاژ بالا تمام اتصالات در کلیه موارد باید با استفاده از تدابیر مناسب در برابر بارزیابی و شورت سیم محافظت شوند. بر اساس نوع اتصال، محدودیت‌های مختلف باید مد نظر قرار گیرد:
حفاظت اتصالات اصلی در برابر شورت سیم و بارزیابی
برای اطلاعات بیشتر در مورد حفاظت یک کنتاکتور مستقل، به برگه داده فنی محصول مراجعه شود.
برای اطلاعات بیشتر در مورد ترکیبات دستگاه مانند کنتاکتور با رله بارزیابی یا کنتاکتور با قاطع مدار به عنوان فیدر موتور، به
دفترچه راهنمای پیکربندی دیجیتال برای فیدرهای بار
دفترچه راهنمای پیکربندی برای فیدرهای بار
حفاظت اتصالات فرعی در برابر شورت سیم و بارزیابی
برای اطلاعات بیشتر در مورد حفاظت از تماس‌های فرعی، به برگه داده فنی محصول مراجعه شود.
حفاظت اتصال ولتاژ تامین برق یا ولتاژ تامین
ابتدا باید استانداردها و مقررات مربوط به پیکربندی تابلوهای کنترل و قطعات نصب شده در آنها در نظر گرفته شود، به عنوان مثال برای تعیین ابعاد کابل.
حفاظت احتمالی برای این مدارها می‌تواند انتخاب یک منبع تغذیه مناسب با ویژگی محدودکننده جریان باشد. در انتخاب منبع و کابل اتصال، خصوصیات بار کنتاکتور باید مد نظر قرار گیرد (اوج جریان در حالت کوتاه‌مدت برای مکانیسم‌های کنتاکتورهای جامد، قدرت روشن شدن، قدرت نگه‌داشتن). همچنین این موارد برای انتخاب دستگاه‌های حفاظت مناسب نیز صدق می‌کند.
اگر المان‌های سوئیچ بیشتری در مدار وجود داشته باشد، مانند سیستم تماس فرعی یک رله بارزیابی که کنتاکتور را اجرا می‌کند، حفاظت لازم برای این موارد نیز باید در نظر گرفته شود.
برای موارد پیشنهادی بیشتر، به عنوان مثال استفاده از مینیاتور یا قاطع برق برای تجهیزات در مدارهای کنترلی، به نکات تابلو کنترل – انتخاب و بعدازظهر تغذیه‌های مناسب به سرعت و با قابلیت اطمینان مراجعه شود.
حفاظت در برابر ولتاژ بالا در اتصال ولتاژ تامین کنترلی
کنتاکتورهای 3TC برای برنامه‌های راه‌آهن به صورت استاندارد با واریستورها در برابر ولتاژ بالا مجهز شده‌اند.
دمای محیط
دمای محیط مجاز برای عملکرد کنتاکتورها (در دامنه کامل عملکرد میدان مغناطیسی سلنوئید) از -50 تا +70 درجه سانتیگراد است. عملکرد بدون وقفه در دماهای کمتر از -25 درجه سانتیگراد و بیشتر از +55 درجه سانتیگراد باعث کاهش عمر مکانیکی، ظرفیت حمل جریان مسیرهای هادی و فرکانس سوئیچینگ می‌شود.
برای نصب موازی کنتاکتورهای اندازه 2 در دماهای محیطی بیشتر از 55 درجه سانتیگراد، یک فاصله 10 میلیمتری لازم است. نیازی به کاهش مشخصات فنی نیست.
رزیستور سری سیستم‌های سلنوئید DC کنتاکتورهای 3TC باید توسط یک رزیستور سری (برای نگه‌دارنده چرخه) اصلاح شوند. این رزیستور سری به صورت جداگانه با کنتاکتورها عرضه می‌شود.
در مدل‌های 3TC48، رزیستور سری باید با استفاده از قطعات نصب و مجموعه‌های پیوسته، به سمت راست سوئیچ کمکی نصب شود، در حالی که در مدل 3TC44 باید بین قطب‌های کنتاکتور نصب و سیم‌کشی شود. در مدل‌های 3TC52 و 3TC56، رزیستور سری باید به صورت جداگانه در کنار کنتاکتورها نصب شود.
نصب تماس‌های کمکی و نصب سوئیچ‌های کمکی اضافی تجهیزات همانند ارائه شده
کنتاکتورهای 3TC با دو سوئیچ کمکی جانبی با چهار تماس کمکی تجهیز شده‌اند. از این تماس‌ها، هنگام استفاده از یک رزیستور سری (2 NO + 1 NC) یک تماس NC لازم است.
امکانات توسعه
کنتاکتورهای با عملکرد AC با استفاده از سوئیچ‌های کمکی قابل توسعه هستند؛ باید پیکربندی مجاز را رعایت کرد.
کنتاکتورهای معکوس در مدل‌های 3TC52 و 3TC56، رزیستور سری باید با استفاده از یک کنتاکتور معکوس اضافی K2 متصل شود. این کنتاکتور به طور خودکار در دامنه تأمین قرار داده شده است.
کاربرد برای عمل در نصب‌هایی که به تغییرات قابل توجه در ولتاژ کنترلی و دماهای محیطی بالا اختصاص دارند، به عنوان مثال در برنامه‌های راه‌آهن.
مدارهای کنترل و کمکی پیچ‌های سلنوئید کنتاکتورها دارای محدوده عملکرد برگشتی از 0.7 تا 1.25 برابر ولتاژ منبع (Us) هستند.
کنتاکتور زیمنس سری 3RT1
کنتکتورهای 3RT1 جزو سیستم مدولار SIRIUS هستند که با محصولات بهینه‌سازی شده خود عملکرد قابل اعتمادی را از طریق یک طراحی فشرده با قابلیت اتصال بالا ارائه می‌دهند. این کنتکتورها می‌توانند با انواع مختلفی از سایر اجزاء در تغذیه بار ترکیب شوند. این کنتکتورها بهترین اتصال به سطح اتوماسیون را برای هر برنامه (مستقیم یا از طریق ورودی PLC) ارائه می‌دهند. سوئیچ‌های کمکی پیش‌نصب شده پیچیدگی طراحی شما را کاهش می‌دهند. کنتکتورهای 3RT1 دارای مقاومت در برابر شرایط آب و هوایی هستند، برای استفاده جهانی تأیید شده‌اند (مانند استانداردهای IEC و UL/CSA) و آماده برای استفاده از موتورهای با کارایی IE3/IE4 هستند.
این کنتکتورها در اندازه‌ها و دامنه عملکرد گسترده‌ای موجود هستند. آنها می‌توانند با AC یا DC عمل کرده و برخی نسخه‌ها دارای یک دامنه ولتاژ گسترده و ورودی کنترل PLC هستند. این دستگاه‌ها می‌توانند به وسیله ریل‌ها یا ترمینال‌های باکس در مدار اصلی وصل شوند. برای مدارهای کمکی و کنترل، نسخه‌هایی با ترمینال‌های نوع پیچ‌منظوره برای اتصال سریع، بدون نیاز به نگهداری و مقاوم در برابر ارتعاش موجود است.
یک مجموعه گسترده از لوازم جانبی برای این کنتکتورها در دسترس است، مانند کیت‌های سیم‌کشی که مصرف سیم‌کشی را به شدت کاهش می‌دهند، سوئیچ‌های کمکی یا پوشش ترمینال.
سیستم مدولار SIRIUS – ساده، کارآمد و همیشه به‌روز.
ویژگی‌ها و مزایاروان
- مدل‌های مختلف با NO/NC در دسترس هستند.
- حداکثر ولتاژ سوئیچینگ 690 ولت
- عمر مکانیکی 3 × 10^7 عملیات
- تأییدیه‌ها: UL/CSA
- توجه: آبله 7515562 به صورت جداگانه تأمین می‌شود.
- استانداردها: IEC947، VDE0660، EN60947

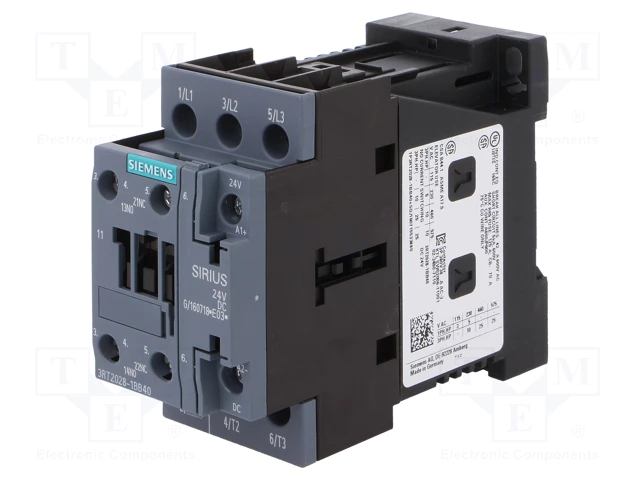

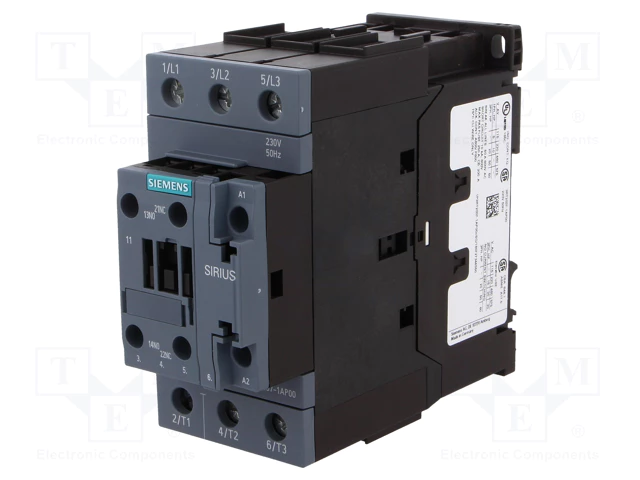

کنتاکتور زیمنس سری 3RT2
کنتکتور توان Siemens SIRIUS 3RT2 یک دستگاه سوئیچینگ برای سوئیچینگ ایمن و عملی بارهای الکتریکی است. این کنتکتور با گزینه‌های درایو AC و DC تجهیز شده است. این کنتکتور امکان تپاندن ولتاژ مدار اصلی را به صورت مستقیم فراهم می‌کند. کنتکتور توان قابل ارتباط با گزینه درایو 24 ولت DC تأمین می‌شود.
کنتاکتور زیمنس سری 3RH2
استانداردها:
- IEC 60947‑1
- IEC 60947‑4‑1
- IEC 60947‑5‑1
رله‌های کنتکتور 3RH2 با ترمینال‌های پیچی یا فشارزده موجود هستند. واحد پایه شامل چهار مخاطب با نشانی‌های ترمینال به تفصیلات EN 50011 است.
رله‌های کنتکتور 3RH21 برای سوئیچینگ مدارهای کمکی به ویژه بر اساس نیازهای خاص کار با کنترل‌های الکترونیکی طراحی شده‌اند.
قابلیت اطمینان تماس از مخاطبان کمکی استحکام تماس بالا در ولتاژها و جریان‌های پایین، مناسب برای مدارهای نیمه‌هادی با جریان‌های ≥ 1 میلی‌آمپر در ولتاژ ≥ 17 ولت.
حفاظت از اتصالات دستگاه در برابر ولتاژ اضافی محافظت در برابر ولتاژ اضافی در اتصال ولتاژ تامین کنترل
عناصر RC، واریستورها، دیودها یا اجزاء دیود (ترکیبی از یک دیود و یک دیود زنر) می‌توانند به صورت جلویی به همه رله‌های کنتکتور 3RH2 برای مهار افت باز کردن در کویل وصل شوند. جهت وصل کننده توسط یک دستگاه کدگذار تعیین می‌شود.
رله‌های کنتکتور 3RH21 دارای مصرف توان پایین و دامنه وسیعی از عملکرد سلنوئید کویل هستند.
بسته به نسخه، کویل‌های سلنوئید رله‌های کنتکتور 3RH21 به صورت پیش‌فرض با مهار افت ولتاژ تأمین می‌شوند (نسخه‌های 3RH21..‑.HB40 یا 3RH21..‑.MB40‑0KT0) یا با یک دیود یا دیود سراکنده به صورت استاندارد وصل می‌شوند.
توجه:
زمان‌های قطع کنتکتور، زمان تأخیر باز کردن تماس‌های NO و زمان تأخیر بستن تماس‌های NC با مهار افت افزایش می‌یابد.
برای اطلاعات بیشتر در مورد نحوه تأثیر مهار بر زمان پاسخ، دفترچه راهنمای تجهیزات را ببینید.
لوازم جانبی لوازم جانبی برای کنتکتورهای 3RT2 در اندازه S00 همچنین می‌توانند برای رله‌های کنتکتور 3RH2 استفاده شوند، جهت مشاهده لوازم جانبی و قطعات یدکی برای کنتکتورها و رله‌های کنتکتور SIRIUS 3RT2 و 3RH2.
نصب سوئیچ‌های کمکی اضافی اختیارات گسترش
تمام رله‌های کنتکتور کمکی 3RH21 (به جز رله‌های کنتکتور اتصال) می‌توانند با استفاده از سوئیچ‌های کمکی گسترش یابند؛ ترتیب مجاز باید رعایت شود.
برای اطلاعات دقیق در مورد نصب سوئیچ‌های کمکی، بخش سوئیچ‌های کمکی، لحظه‌ای → مرور را ببینید.
سوئیچ کمکی به سادگی می‌تواند به جلوی رله‌های کنتکتور قرار گیرد. سوئیچ کمکی دارای یک دسته رهایی مرکزی برای جدا کردن است.
تماس کمکی جلویی معمولی ویژگی‌های عملیات راهنمایی شده را اجرا می‌کند و به همین دلیل برای برنامه‌های ایمنی مناسب است.
رله‌های کنتکتور در برنامه‌های مرتبط با ایمنی رله‌های کنتکتور بخش قابل توجهی از برنامه‌های مرتبط با ایمنی هستند. به طور کلی، آنها اکتواتورهایی هستند که عملیات سوئیچینگ را انجام می‌دهند که به قطع ایمن برنامه یا سیستم مربوطه منجر می‌شود.
رله‌های کنتکتور با عملیات راهنمایی شده به موجب IEC 60947‑5‑1 به طور کلی برای استفاده در برنامه‌های مرتبط با ایمنی مورد نیاز هستند. بیشتر کنتکتورهای ما این الزام را برآورده می‌کنند؛ یک یادداشت مرتبط می‌تواند در برگه داده فنی محصول یافت شود.
رله‌های کنتکتور با حفاظت افزایش یافته حفاظت افزایش یافته یا با استفاده از نسخه‌های رله‌های کنتکتور با سوئیچ‌های کمکی دائمی نصب شده در کارخانه (مانند رله‌های کنتکتور 3RH22) یا با استفاده از پوشش قابل قفل 3RT2916‑4MA10 به عنوان لوازم جانبی اطمینان افزایش یافته است.
همه این انواع کنتاکتورهای زیمنس با استفاده از فناوری و کیفیت بالا تولید می‌شوند و برای مجموعه‌های صنعتی و تجاری مختلف از جمله تابلوهای برق، سیستم‌های کنترل، موتورهای الکتریکی و سایر بارهای بزرگ به عنوان یک قطعه اساسی و مهم استفاده می‌شوند.
کاربرد کنتاکتور زیمنس در تابلو برق صنعتی
کنتاکتورهای زیمنس به عنوان قطعات کلیدی در تابلوهای برق صنعتی استفاده می‌شوند. این کنتاکتورها برای کنترل و سوییچینگ بارهای بزرگ و موتورهای الکتریکی در سیستم‌های برق صنعتی استفاده می‌شوند. در زیر می‌توانید برخی از کاربردهای کنتاکتورهای زیمنس در تابلوهای برق صنعتی را بیان کنم:
- راه‌اندازی و قطع موتورها: با استفاده از کنتاکتورها، می‌توان موتورهای الکتریکی را راه‌اندازی و قطع کرد. این کاربرد بسیار مهم در صنایع مختلف از جمله صنایع تولیدی، صنعت خودروسازی، صنایع نفت و گاز و سایر صنایع بزرگ است.
- کنترل بارهای الکتریکی: با استفاده از کنتاکتورها، بارهای الکتریکی مانند چراغ‌ها، پمپ‌ها، وسایل گرمایشی و سردایشی و سایر دستگاه‌های الکتریکی قابل کنترل و سوییچ شدن هستند.
- ایمنی و حفاظت: کنتاکتورهای زیمنس به عنوان قطعات ایمنی نیز عمل می‌کنند. آنها مجهز به ویژگی‌های حفاظتی مانند حفاظت در برابر اضافه‌جریان، حفاظت ترمیک و حفاظت در برابر تورم جریان هستند که برای جلوگیری از خطرات ناشی از بارهای بیش از حد و اتصال‌های نادرست استفاده می‌شوند.
- سیستم‌های کنترل صنعتی: در سیستم‌های کنترل صنعتی پیچیده، کنتاکتورهای زیمنس به عنوان قطعات کلیدی استفاده می‌شوند تا سیگنال‌ها و جریان های متنوع را مانتیتور و در صورت نیاز کنترل (قطع و وصل) کنند.
- توزیع بار: کنتاکتورهای زیمنس به منظور توزیع بارهای الکتریکی در سیستم‌های توزیع برق صنعتی استفاده می‌شوند. آنها قادر به کنترل و توزیع جریان بین مدارها و بخش‌های مختلف سیستم برق هستند.
- اتصال و قطع سریع: با استفاده از کنتاکتورهای زیمنس، می‌توان به صورت سریع و مطمئن اتصال و قطع بارها را انجام داد. این اتصال و قطع سریع می‌تواند در عملیات تعمیر و نگهداری تجهیزات مفید باشد.
- اتوماسیون صنعتی: کنتاکتورهای زیمنس قابلیت اتصال به سیستم‌های کنترل صنعتی و اتوماسیون را دارند. این اتصال به سیستم‌های برنامه‌ریزی‌پذیر و PLC امکان کنترل هوشمند بارها و سیستم‌های الکتریکی را فراهم می‌کند.
- استفاده در تجهیزات اضطراری: کنتاکتورهای زیمنس می‌توانند در تجهیزات اضطراری مانند سیستم‌های آتش‌نشانی، سیستم‌های امداد و نجات و سایر تجهیزات امنیتی استفاده شوند. آنها قادر به کنترل و سوییچینگ سریع بارها در صورت بروز وقوع حوادث و اضطراب هستند.
شرکت زیمنس آلمان
شرکت زیمنس (Siemens) یکی از بزرگترین شرکت‌های فناوری و مهندسی جهان است. این شرکت آلمانی در سال ۱۸۴۷ تأسیس شد و هم اکنون در بیش از ۲۰۰ کشور حضور دارد. زیمنس در زمینه‌های مختلف فعالیت دارد از جمله اتوماسیون صنعتی، برق و انرژی، حمل و نقل، بهداشت، فناوری اطلاعات و ارتباطات، پزشکی و سیستم‌های ساختمانی.
این شرکت به عنوان یکی از رهبران صنعت تکنولوژی در دنیا شناخته می‌شود و محصولات و خدمات زیمنس در بسیاری از زمینه‌ها به دلیل کیفیت بالا، نوآوری، عملکرد قابل اعتماد و پشتیبانی فنی عالی مورد تقدیر قرار می‌گیرند.
زیمنس علاوه بر تولید محصولات برق و الکترونیکی، به عنوان یک شرکت تکنولوژیک چندمنظوره، به پیشرفت در زمینه‌های هوشمندسازی صنعتی، شبکه‌های انرژی هوشمند، حمل و نقل الکتریکی، راهکارهای بهداشتی و پزشکی، راهکارهای انرژی تجدیدپذیر و سیستم‌های هوشمند ساختمانی می‌پردازد.
شرکت زیمنس با استفاده از توانمندی‌های فنی و مهندسی برجسته خود، به عنوان یکی از ارائه‌دهندگان برجسته در صنعت جهان شناخته می‌شود و نقش مهمی در توسعه فناوری‌های پیشرفته و حل مسائل پیچیده صنعتی و اجتماعی دارد.
مقایسه دو کنتاکتور اشنایدر و زیمنس با یکدیگر
کنتاکتور زیمنس و کنتاکتور اشنایدر هر دو به عنوان کنتاکتورهای معروف در صنعت برق شناخته می‌شوند و به صورت گسترده در صنایع و برای کنترل دستگاه‌های برقی مورد استفاده قرار می‌گیرند. در ادامه، برخی از ویژگی‌های کلیدی هر کدام از این دو برند را مقایسه می‌کنیم:
- کیفیت و عمر مفید: هر دو برند به دلیل کیفیت بالا و عمر مفید طولانی شناخته می‌شوند. با این حال، کنتاکتورهای زیمنس به دلیل استفاده از تکنولوژی‌های پیشرفته و تست کیفیت بیشتر، به عنوان یک برند پر طرفدار تر در بازار برق شناخته می‌شوند.
- نوع کاربری: هر دو برند از کنتاکتورهای AC و DC پشتیبانی می‌کنند و قابلیت تنظیم برای برنامه‌های کنترلی متنوع را دارند. با این حال، کنتاکتورهای زیمنس علی رغم اشنایدر الکتریک برای استفاده در برنامه‌های صنعتی بزرگتر و پیچیده‌تر، به خصوص در صنایع خودروسازی، اتوماسیون صنعتی، پتروشیمی و صنایع بزرگ دیگر استفاده می‌شوند.
- قابلیت نصب و استفاده: هر دو برند کنتاکتور به راحتی نصب و راه‌اندازی می‌شوند و قابلیت استفاده آسان را دارند. با این حال، کنتاکتورهای زیمنس دارای سیستم‌های اتصال بهتر و قابلیت پشتیبانی از برنامه‌های کاربردی متعددتر هستند.
بهترین مرجع خرید کنتاکتور زیمنس
آیا به دنبال بهترین مرجع برای خرید کنتاکتورهای زیمنس هستید؟ آیا می‌خواهید از یک تامین کننده معتبر و قابل اعتماد استفاده کنید؟ در این صورت، الکتروشایلی بهترین انتخاب برای شماست!
ایده گستر الکتروشایلی با بیش از چند دهه تجربه در زمینه تامین تجهیزات برقی و الکترونیکی، به عنوان یکی از برترین تامین کنندگان تجهیزات تابلو برق زیمنس شناخته می‌شود. این شرکت با ارائه محصولات اصلی و اورجینال زیمنس، تضمین کیفیت و قابلیت عملکرد بالا را به شما ارائه می‌دهد.
با انتخاب الکتروشایلی به عنوان مرجع خرید، شما بهره‌مندی خواهید شد از:
- انواع کنتاکتورهای اصلی و اورجینال زیمنس با طرح‌ها و نمایشگرهای متنوع
- قیمت رقابتی و مناسب برای محصولات
- تضمین اصالت و اعتبار محصولات
- پشتیبانی فنی و خدمات پس از فروش حرفه‌ای
- امکان انتخاب و خرید آنلاین با سهولت و راحتی
با الکتروشایلی، شما بهترین تجربه خرید کنتاکتورهای زیمنس را خواهید داشت. با مراجعه به وبسایت الکتروشایلی، می‌توانید محصولات مورد نیاز خود را با استفاده از سیستم جستجوی پیشرفته، به راحتی پیدا کنید و با خیالی آسوده و اطمینان کامل سفارش خود را ثبت کنید.
پس، برای بهترین تجربه خرید کنتاکتورهای زیمنس، به الکتروشایلی مراجعه کنید و با خیالی آسوده از تجربه خرید لذت ببرید.
بروز شده در 16 بهمن 1402
