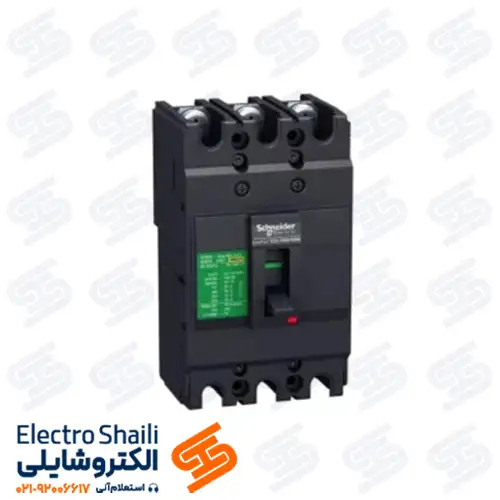

کلید اتوماتیک 75 آمپر سه پل غیر قابل تنظیم اشنایدر مدل EZC100H3075 از سری کلیدهای اتوماتیک فیکس شرکت اشنایدر الکتریک، گزینه ای تخصصی برای حفاظت از مدارهای فشار ضعیف با جریان نامی ۷۵ آمپر است.
این تجهیز از کلید اتوماتیک اشنایدر، با بهره گیری از تریپ یونیت TM-D، حفاظت ترکیبی در برابر اضافه بار و اتصال کوتاه را بدون نیاز به تنظیمات دستی ارائه می دهد. عملکرد ثابت و از پیش تنظیم شده ی آن، فرآیند نصب و راه اندازی را تسهیل کرده و ریسک خطای انسانی را در تنظیمات حفاظتی از بین می برد.
طراحی فشرده و عملکرد سریع در تشخیص جریان های غیرمجاز، این کلید را به انتخابی ایده آل برای تابلوهای توزیع سه فاز صنعتی، خطوط تغذیه عمومی و محیط های دارای بار پایدار تبدیل کرده است.
قدرت قطع ۳۰kA آن، تضمینی برای حفظ ایمنی در برابر اتصال کوتاه های ناگهانی در شبکه های فشار ضعیف محسوب می شود.
برای تامین حفاظت موثر در مدارهایی با جریان نامی بالاتر، استفاده از کلید اتوماتیک 100 آمپر سه پل غیر قابل تنظیم اشنایدر با ساختار حرارتی-مغناطیسی ثابت، انتخابی بهینه جهت ارتقاء ظرفیت حفاظتی سامانههای فشار ضعیف محسوب میشود
جدول مشخصات کلید اتوماتیک 75 آمپر سه پل غیر قابل تنظیم اشنایدر
| مشخصه |
مقدار / توضیح |
| کد محصول |
EZC100H3075 |
| برند |
Schneider Electric |
| جریان نامی (In) |
75 آمپر |
| تعداد پل (P) |
3 پل |
| قدرت قطع (Icu) |
30kA در 415V AC |
| نوع حفاظت |
حرارتی-مغناطیسی (TM-D) |
| قابلیت تنظیم |
❌ غیر قابل تنظیم (تریپ ثابت کارخانه ای) |
| نوع نصب |
فیکس |
| ابعاد حدودی |
138×87×60 میلی متر |
| کاربرد |
حفاظت تابلوهای سه فاز عمومی، توزیع نهایی، خطوط روشنایی و صنعتی |
ویژگی های کلید اتوماتیک 75 آمپر سه پل غیر قابل تنظیم اشنایدر
کلید اتوماتیک مدل EZC100H3075 با ساختار فیکس، طراحی جمع وجور و واحد تریپ غیر قابل تنظیم کارخانه ای، گزینه ای مطمئن برای سیستم های توزیع قدرت با بارهای یکنواخت و نرخ خطای محدود محسوب می شود. این محصول با بهره گیری از مکانیزم حفاظتی حرارتی مغناطیسی با عملکرد از پیش تعریف شده، امکان حفاظت سریع و بدون نیاز به تنظیمات دستی را فراهم می آورد.
- مجهز به تریپ یونیت حرارتی مغناطیسی نوع TM-D با آستانه عملکرد ثابت
- قدرت قطع ۳۰kA در ولتاژ ۴۱۵ ولت AC، مناسب برای کاربردهای با ریسک اتصال کوتاه متوسط
- طراحی فیکس برای نصب مستقیم در تابلوهای برق بدون نیاز به ریل کشویی یا مکانیزم کشویی
- ابعاد کوچک (138×87×60 میلی متر) مناسب برای فضاهای محدود
- عملکرد مطمئن در بازه دمایی استاندارد و شرایط محیطی معمول صنعتی
کاربردهای کلید اتوماتیک 75 آمپر سه پل غیر قابل تنظیم اشنایدر
در پروژه هایی که الویت با سادگی نصب، کاهش هزینه های تنظیمات حفاظتی و عملکرد پایدار در طولانی مدت است، کلید فیکس 75 آمپر یکی از انتخاب های بهینه و کاربردی به شمار می آید. این کلید برای مدارهایی با نیاز به حفاظت اولیه و بدون نیاز به تغییرات مکرر، طراحی شده است.
- تابلوهای توزیع نهایی در ساختمان های صنعتی، تجاری و اداری
- حفاظت اولیه موتورهای الکتریکی کم مصرف و ترانسفورماتورها
- انشعابات سه فاز با جریان نامی حداکثر ۷۵ آمپر
- پروژه های اقتصادی با نیاز به بهره برداری سریع و بدون پیچیدگی تنظیمات
- مدارهای روشنایی صنعتی یا توزیع برق در خطوط تغذیه فرعی
مزایای کلید اتوماتیک 75 آمپر سه پل غیر قابل تنظیم اشنایدر
یکی از مزیت های برجسته کلید 3 پل فیکس، قابلیت بهره برداری آسان و عملکرد قابل پیش بینی بدون نیاز به تخصص در تنظیمات حفاظتی است. این امر به مهندسین امکان می دهد تا با اطمینان کامل، از عملکرد دائمی و یکنواخت تجهیزات در محیط های صنعتی و ساختمانی بهره مند شوند.
- حذف نیاز به پیکربندی و کاهش ریسک تنظیم نادرست
- عملکرد فوری و استاندارد در برابر جریان های خطای ناگهانی
- قیمت مناسب و رقابتی نسبت به نمونه های قابل تنظیم
- مناسب برای پروژه هایی با استانداردسازی تجهیزات حفاظتی
- هماهنگ با استانداردهای بین المللی در طراحی و ساخت تجهیزات حفاظتی فشار ضعیف
عملکرد حرارتی مغناطیسی کلید اتوماتیک 75 آمپر سه پل اشنایدر
عملکرد تریپ حرارتی مغناطیسی در کلید EZC100H3075 مبتنی بر واحد تریپ TM-D است که به صورت ترکیبی از دو سازوکار حفاظتی عمل می کند: حفاظت حرارتی با استفاده از بی متال، در برابر اضافه بارهای تدریجی به مرور گرم شده و پس از رسیدن به دمای آستانه، مدار را قطع می کند. در حالی که حفاظت مغناطیسی با اتکا به عملکرد آنی هسته مغناطیسی، در برابر جریان های اتصال کوتاه شدید و لحظه ای، بلافاصله واکنش نشان می دهد. با توجه به این که هر دو حفاظت به صورت کارخانه ای و غیر قابل تنظیم هستند، این کلید انتخابی ایده آل برای مدارهایی است که نیاز به حفاظت پیش فرض، عملکرد پایدار و نصب آسان بدون پیچیدگی های تنظیم ندارند.
قیمت کلید اتوماتیک 75 آمپر سه پل غیر قابل تنظیم اشنایدر
با توجه به نوسانات قیمت ارز و موجودی بازار، برای اطلاع از قیمت دقیق و موجودی مدل EZC100H3075، لطفا با مشاوران فروش ما تماس بگیرید.
