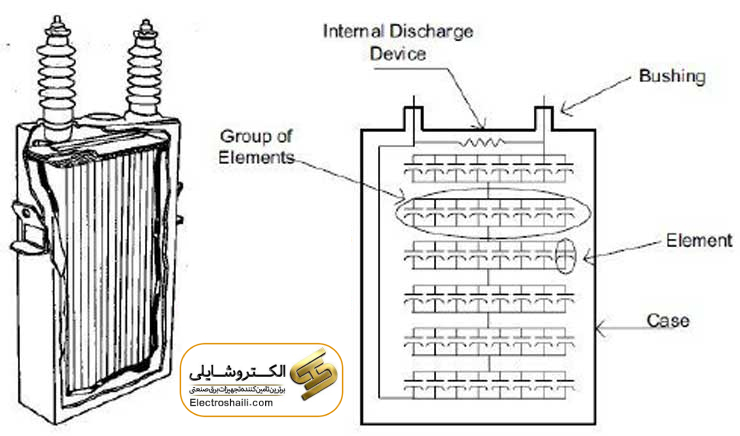

نصب و راه اندازی خازن اصلاح ضریب توان

در دهه‌های اخیر، با افزایش استفاده از انرژی الکتریکی در سیستم‌های مختلف، مسأله‌ی ضریب توان به عنوان یکی از مهم ترین موضوعات مورد توجه متخصصان برق و انرژی قرار گرفته است. ضریب توان، نسبت توان فعال (که از طریق آن انرژی ارسال می‌شود و برای انجام کار مورد نیاز است) به توان ظاهری (که بر اساس جریان و ولتاژ موجود در مدار محاسبه می‌شود) است. با کاهش ضریب توان، نحوه‌ی عملکرد و کارایی سیستم‌های برق صنعتی به شدت تحت تأثیر قرار می‌گیرد، که می‌تواند منجر به افزایش هزینه‌های انرژی، کاهش کارایی تجهیزات، و حتی آسیب به تجهیزات الکتریکی شود.

در این مقاله، به بررسی نحوه‌ی نصب و راه‌اندازی خازن‌های اصلاح ضریب توان پرداخته خواهد شد. ابتدا، مفاهیم اساسی مرتبط با ضریب توان و اهمیت اصلاح آن مورد بررسی قرار خواهد گرفت. سپس، نیازمندی‌ها و مراحل طراحی سیستم نصب خازن مورد بررسی قرار می‌گیرند. در ادامه، روش‌های نصب، راه‌اندازی و تنظیمات اولیه خازن‌های اصلاح ضریب توضیح داده خواهد شد. در نهایت، مزایا، معایب و نمونه‌های عملی از نصب خازن‌های اصلاح ضریب توان بررسی خواهند شد.

این مقاله به مهندسان برق، تکنسین‌های برق و همه‌ی علاقمندان به بهبود کارایی و کاربرد صحیح انرژی الکتریکی توصیه می‌شود.

نکات و اقدامات قبل از نصب و راه اندازی خازن اصلاح ضریب توان

قبل از نصب خازن‌های اصلاح ضریب توان در یک سیستم برقی، برخی نکات حیاتی باید مورد توجه قرار گیرند تا نصب به درستی انجام شود و از عملکرد بهینه خازن‌ها بهره‌برده شود. در این بخش، به بررسی مهم‌ترین نکات قبل از نصب خازن‌ها پرداخته می‌شود.

تحلیل سیستم برقی: قبل از هر چیز، باید سیستم برقی مورد نظر به دقت تحلیل شود. این تحلیل شامل مشخصات بارها، نوع ولتاژ و جریان مصرفی، فرکانس عملیاتی و دیگر پارامترهای مربوط به سیستم است.

بررسی نیازمندی‌ها: نیازمندی‌های سیستم برقی باید به دقت بررسی شوند. این شامل میزان افت ولتاژ، نقض توان، اتلافات انرژی و دیگر مشکلات ممکن در سیستم است.

اندازه‌گیری ضریب توان: قبل از نصب خازن، ضریب توان سیستم بررسی و اندازه‌گیری شود. این اندازه‌گیری می‌تواند به تشخیص دقیق‌تر نیازمندی‌های خازنی کمک کند.

برای اندازه‌گیری ضریب توان، می‌توانید از یک آنالایزر توان یا وات‌متر استفاده کنید. این دستگاه‌ها قادرند ولتاژ، جریان، فازهای ولتاژ و جریان را اندازه‌گیری کرده و ضریب توان را محاسبه کنند. ضریب توان معمولاً با فرمول زیر محاسبه می‌شود:

=

محاسبه مقدار خازن: بر اساس نیازمندی‌ها و مشخصات سیستم، مقدار خازن مورد نیاز برای اصلاح ضریب توان محاسبه شود. این محاسبات باید به دقت انجام شود تا انتخاب صحیح انجام شود.

از رابطه زیر برای محاسبه مقدار خازن استفاده کنید:

که:

C = مقدار خازن (فراداده)

I = جریان بار (آمپر)

tan(ϕ) = تانژانت زاویه تاخیر بین جریان و ولتاژ

f =  فرکانس عملیاتی (هرتز)

U = ولتاژ نامی (ولت)

انتخاب نوع و مدل خازن: بر اساس نیازمندی‌های سیستم و محاسبات انجام شده، نوع و مدل خازنی که بهترین عملکرد را ارائه می‌دهد انتخاب شود.

بررسی مکان و شرایط نصب: مکان نصب خازن و شرایط محیطی مورد بررسی قرار گیرند. این شامل دما، رطوبت، ولتاژ و فضای مورد نیاز برای نصب است.

آزمایش و تست: قبل از نصب نهایی، خازن‌ها آزمایش و تست شوند تا اطمینان حاصل شود که به درستی عمل می‌کنند و هیچ مشکلی وجود ندارد.

مدیریت ایمنی : در نهایت، موارد مربوط به ایمنی در نصب و استفاده از خازن‌ها باید به دقت رعایت شود تا هرگونه حادثه غیرمنتظره جلوگیری شود.

روش‌های نصب خازن اصلاح ضریب توان

نصب موازی با بارها: در این روش، خازن‌ها به طور موازی با بارهایی که نیاز به اصلاح ضریب توان دارند، متصل می‌شوند. این روش برای بارهایی که نیاز به تغییرات فشار برق دوره‌ای دارند، مانند موتورها و کارخانجات، مفید است. خازن‌ها از نظر جریان متناوب عبور می‌کنند و به عنوان منابع انرژی فشار برق را تثبیت می‌کنند.

نصب موازی با ترانسفورماتور: در این روش، خازن‌ها به پایانه‌های ترانسفورماتور متصل می‌شوند. این روش بهبود عملکرد ترانسفورماتور را در مواجهه با بارهای غیرخطی مانند موتورها و افزایش کارایی انرژی را فراهم می‌کند. خازن‌ها با ایجاد یک مسیر جریان متناوب کوتاه، تاثیر ضریب توان را کاهش می‌دهند و از خطراتی مانند افزایش افت ولتاژ جلوگیری می‌کنند.

نصب سری با خطوط انتقال: در این روش، خازن‌ها به خطوط انتقال برق سری متصل می‌شوند. این روش برای اصلاح ضریب توان در شبکه‌های انتقال برق بزرگ مفید است. خازن‌ها به خطوط انتقال انرژی اضافه می‌کنند و با کاهش افت ولتاژ و افزایش فشار برق، به بهبود عملکرد شبکه کمک می‌کنند.

نصب در بانک‌های خازن: در این روش، خازن‌ها به صورت گروهی در بانک‌های خازن نصب می‌شوند. این بانک‌ها به عنوان یک واحد تنظیم شده‌اند و به طور همزمان می‌توانند در سیستم‌های بزرگتر و با بارهای متنوع مورد استفاده قرار گیرند.

با انتخاب روش مناسب برای نصب خازن اصلاح ضریب توان، می‌توان عملکرد سیستم برقی را بهبود داد و هزینه‌های انرژی را کاهش داد. توجه به شرایط و نیازهای خاص سیستم و مشاوره با متخصصان مهندسی برق در انتخاب روش مناسب بسیار مهم است.

نحوه نصب خازن اصلاح ضریب توان (PFC)

نصب خازن اصلاح ضریب توان یک فرایند حیاتی است که نیازمند رعایت دقیق مراحل مشخص و استفاده از رویه‌های صحیح است تا عملکرد بهینه و ایمنی سیستم تضمین شود. در ادامه، مراحل نصب خازن PFC با جزئیات بیشتر توضیح داده شده است:

بررسی محل نصب: قبل از هر چیز، مکان مناسب برای نصب خازن باید مورد بررسی دقیق قرار گیرد. این مکان باید در نقطه‌ای از مدار باشد که جریان‌های راکتیو قابل توجهی وجود داشته باشد. این معمولاً در نزدیکی پایانه‌های مدار القایی مانند موتورها یا ترانسفورماتورها است.

اتصال خازن: برای اصلاح انفرادی، خازن را به طور مستقیم به پایانه‌های مدار القایی متصل کنید. برای انجام این کار، رتبه kvar بانک خازن باید حدود 25٪ از رتبه کیلووات موتور باشد. اتصالات باید با استفاده از مواد و روش‌های مناسب انجام شود تا از خطرات احتمالی شوک الکتریکی یا آتش‌سوزی جلوگیری شود.

محاسبه ظرفیت: برای بهبود ضریب توان، ظرفیت خازن مورد نیاز بر اساس توان راکتیو برای اصلاح محاسبه شود. این محاسبه بر اساس اختلاف مقدار VAR قبل و بعد اصلاح انجام می‌شود و باید با دقت بالایی انجام شود.

تصحیح ضریب توان: با نصب خازن و اتصال آن به مدار، ضریب توان اصلاح می‌شود. این بهبود در راندمان مدار و کاهش جریان ایجاد شده توسط بار‌های راکتیو به تبدیل انرژی بلا‌استفاده به انرژی مفید منجر می‌شود.

بهبود ضریب قدرت: افزودن خازن به موازات سیم‌پیچ‌ها باعث بهبود زاویه فاز بین ولتاژ تغذیه و جریان می‌شود که منجر به بهبود ضریب توان و کاهش جریان rms مدار می‌گردد.

نهایی کردن مدار: پس از محاسبه ظرفیت خازن مورد نیاز، خازن را به مدار وصل کنید تا ضریب توان به مقدار مطلوبی تصحیح شود. این مرحله نیازمند دقت و توجه به جزئیات فنی است.

لیبل‌گذاری: برای هر خازن باید لیبلی تهیه شود که شامل اطلاعات فنی مانند ولتاژ، ظرفیت، جریان نامی و دمای عملیاتی باشد. همچنین مکان نصب و نام تولیدکننده نیز باید در لیبل مشخص شود.

رعایت ایمنی: در هر مرحله از نصب، از ایمنی به عنوان اولین اولویت برخوردار باشید. اطمینان حاصل کنید که همه اقدامات طبق استانداردها و دستورالعمل‌های ایمنی انجام می‌شود.

تعمیر و نگهداری: پس از نصب، نیاز است که خازن‌ها به صورت دوره‌ای بررسی شوند و در صورت لزوم تعمیر یا تعویض شوند. همچنین، دوره‌های بازبینی دوره‌ای برای اطمینان از عملکرد بهینه خازن‌ها انجام شود.

کارایی سیستم: برای افزایش کارایی سیستم، لازم است تا نیاز به تصحیح ضریب توان با محدودیت‌های عملی سیستم متعادل شود. از طرفی، می‌بایست به نیازهای موردی و توانایی‌های سیستم توجه کافی شود.

آموزش و آگاهی: تمامی افراد مسئولیت‌پذیر باید آموزش دقیقی در مورد نصب و راه‌اندازی خازن را دریافته و با نکات فنی لازم آشنا باشند. آموزش‌های لازم برای کارکنان، شامل اطلاعات در مورد ایمنی، فنی، و استفاده از ابزارهای مورد نیاز برای نصب و راه‌اندازی خازن، باید فراهم شود.

رعایت استانداردها و مقررات: در نهایت، باید به رعایت استانداردها و مقررات مربوط به نصب و استفاده از خازن‌ها توجه شود، از جمله استانداردهای IEEE،IEC  و مقررات ملی مربوطه.

جمع بندی

با رعایت مراحل فوق و انجام نصب به صورت دقیق و حرفه‌ای، می‌توان به بهبود عملکرد و کارایی سیستم الکتریکی و کاهش هزینه‌های انرژی در طولانی‌مدت دست یافت. همچنین، پس از نصب، لازم است که مراقبت و نگهداری دوره‌ای بر روی خازن‌ها صورت گیرد تا از عملکرد بهینه و ایمنی سیستم اطمینان حاصل شود.

با توجه به اهمیت نصب صحیح خازن PFC و تأثیر آن بر عملکرد سیستم‌های الکتریکی، از اطمینان حاصل کنید که این فرآیند به دقت و با رعایت استانداردهای ایمنی و فنی انجام شود. همچنین، همواره به روز رسانی در مورد فناوری‌ها و استانداردهای مرتبط با نصب و راه‌اندازی خازن PFC را دنبال کنید تا از استفاده بهینه و ایمنی سیستم‌های خود اطمینان حاصل کنید.
