مقایسه خازن های اصلاح ضریب توان خشک و خازن های روغنی

خازن های اصلاح ضریب توان خشک در مقابل خازن های روغنی

در دهه‌های اخیر، با رشد روزافزون استفاده از انرژی و افزایش پیشرفت‌های فناوری، مصرف انرژی در سیستم‌های برقی به چالش کشیده شده است. یکی از موارد مهم در بهینه‌سازی مصرف انرژی و بهبود عملکرد سیستم‌های برقی، اصلاح ضریب توان است. خازن‌های اصلاح ضریب توان به عنوان ابزاری کلیدی شناخته شده‌اند که می‌توانند ضریب توان را بهبود بخشیده و کارایی سیستم‌های برقی را افزایش دهند. این خازن‌ها با جذب توان تکراری (توان اکتیو) و اصلاح نسبت توانی فعال به توان تکراری (ضریب توان)، به کاهش اتلافات انرژی، افزایش بهره‌وری سیستم و کاهش هزینه‌های عملیاتی کمک می‌کنند.

در این مقاله، به مقایسه بین خازن‌های اصلاح ضریب توان خشک و خازن‌های روغنی پرداخته و مزایا و معایب هر کدام را بررسی خواهیم کرد. این بررسی نه‌تنها به عملکرد و کارایی این خازن‌ها می‌پردازد، بلکه اثرات آنها بر عملکرد سیستم‌های برقی را نیز در نظر می‌گیرد. با مطالعه این مقاله، خوانندگان قادر خواهند بود تا تصمیمات بهتری در مورد انتخاب و استفاده از خازن‌های اصلاح ضریب توان در سیستم‌های برقی خود بگیرند.

خازن‌های اصلاح ضریب توان

خازن‌های اصلاح ضریب توان که به منظور بهبود ضریب توان در سیستم‌های الکتریکی استفاده می‌شوند. ضریب توان معیاری است که نشان می‌دهد تا چه میزان توان الکتریکی به طور موثر در یک سیستم استفاده می‌شود. در شرایط ایده‌آل، ضریب توان باید برابر با 1 باشد، که نشانگر استفاده بهینه از توان است. با این حال، در عمل، بر اثر وجود بارهای راکتیو مانند سلف‌ها و خازن‌ها، ضریب توان معمولاً کمتر از 1 است که باعث عقب‌افتادگی جریان یا هدایت ناکافی ولتاژ و در نتیجه اختلاف فاز می‌شود. این اختلاف فاز همان چیزی است که ما به عنوان ضریب توان می‌شناسیم.

خازن‌های تصحیح ضریب توان با ذخیره یک بار الکتریکی برای استفاده مستقبل عمل می‌کنند که با صاف کردن جریان و کاهش اوج و فرورفتگی‌ها کمک می‌کند. آنها همچنین به تصحیح جریان تأخیری (القایی) یا پیشرو (خازنی) کمک می‌کنند و در نتیجه اختلاف فاز بین جریان و ولتاژ را کاهش می‌دهند. این باعث بهبود ضریب توان می‌شود.

انتخاب صحیح خازن تصحیح ضریب توان مستلزم در نظر گرفتن دقیق عوامل متعددی از جمله ولتاژ و فرکانس سیستم، سطح مورد نیاز اصلاح ضریب توان، واکنش‌پذیری و تغییرپذیری بار و سطوح هارمونیک بالقوه در سیستم است. مهندسان اغلب از توان راکتیو (Q) مورد نیاز برای تصحیح، اندازه‌گیری شده در ولت‌آمپر راکتیو (VAR)، برای تعیین رتبه‌بندی صحیح خازن استفاده می‌کنند. همچنین خازن باید دارای ولتاژ نامی بالاتر از ولتاژ پیک سیستم باشد تا از آسیب جلوگیری شود.

با اینکه خازن‌های اصلاح ضریب توان مزایای زیادی از جمله کاهش تلفات انرژی، به حداقل رساندن هزینه‌های مرتبط با مصرف بیش از حد توان و بهبود کارایی و پایداری سیستم‌های قدرت را ارائه می‌دهند، باید با احتیاط از آنها استفاده کرد. استفاده نادرست یا جبران بیش از حد می‌تواند منجر به شرایط تشدید شود که منجر به جریان بیش از حد و آسیب احتمالی به اجزای سیستم می‌شود. برای اطمینان از عملکرد ایمن و کارآمد، اندازه و نصب صحیح خازن‌ها ضروری است.

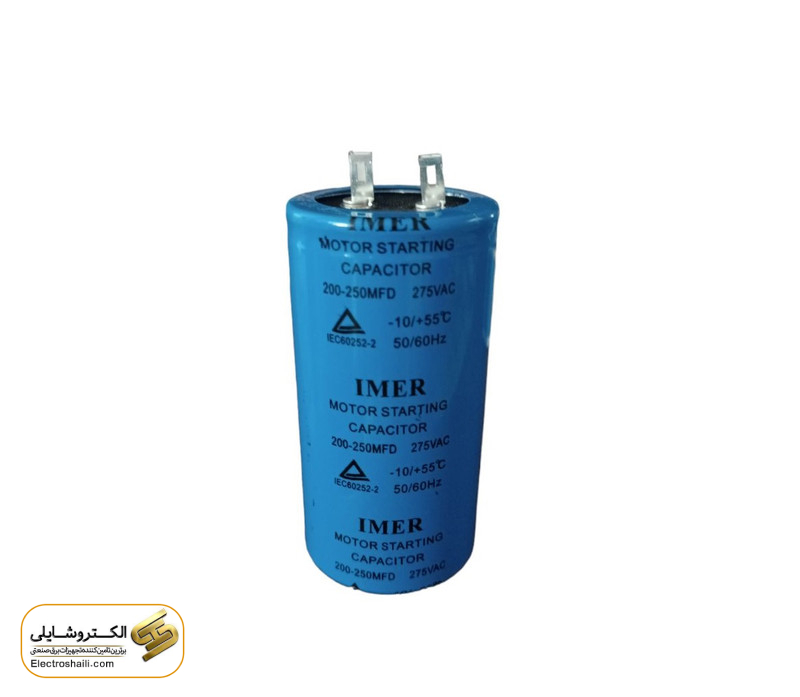

خازن‌های اصلاح ضریب توان خشک: مفهوم، عملکرد، مزایا و معایب

در صنعت برق، بهبود کیفیت توان و کارایی سیستم‌های توزیع برق از اهمیت ویژه‌ای برخوردار است. خازن‌های اصلاح ضریب توان خشک به عنوان یکی از ابزارهای اصلاح توان در سیستم‌های برق شناخته می‌شوند. این خازن‌ها با بهبود ضریب توان، کاهش اتلافات انرژی و افزایش بهره‌وری سیستم، نقش بسیار مهمی را ایفا می‌کنند. در این مقاله، به معرفی، عملکرد، مزایا و معایب خازن‌های اصلاح ضریب توان خشک می‌پردازیم.

معرفی خازن‌های اصلاح ضریب توان خشک:

خازن‌های اصلاح ضریب توان خشک، نوعی خازن هستند که برای بهبود ضریب توان در سیستم‌های الکتریکی استفاده می‌شوند. ضریب توان نشانگر کارایی در انتقال توان بین منابع تولید برق و مصرف‌کنندگان است. هدف اصلی این خازن‌ها، افزایش ضریب توان به منظور بهینه‌سازی استفاده از توان الکتریکی و کاهش اتلافات در سیستم.

انواع:

دو نوع اصلی خازن‌های اصلاح ضریب توان خشک عبارتند از:

خازن‌های ثابت: این خازن‌ها مقدار ثابتی از تصحیح را ارائه می‌دهند و به صورت دائمی عمل می‌کنند.

خازن‌های اتوماتیک: در این نوع، سطح اصلاح بر اساس تغییرات بار در سیستم الکتریکی تنظیم می‌شود و عملکرد خودکار دارند.

عملکرد خازن‌های اصلاح ضریب توان خشک:

خازن‌های اصلاح ضریب توان خشک با ذخیره یک بار الکتریکی برای استفاده مستقبل عمل می‌کنند. این خازن‌ها با صاف کردن جریان و کاهش اوج و فرورفتگی‌ها، به بهبود ضریب توان کمک می‌کنند. علاوه بر این، آنها به تصحیح جریان تأخیری یا پیشرو کمک می‌کنند که در نتیجه اختلاف فاز بین جریان و ولتاژ کاهش می‌یابد.در یک دسته بندی ساده به قرار زیر است :

• تصحیح ضریب توان: خازن‌های اصلاح ضریب توان خشک با ذخیره یک بار الکتریکی برای استفاده بعدی، به “صاف کردن” جریان و کاهش پیک‌ها و فرورفتگی‌ها کمک می‌کنند. این خازن‌ها به تصحیح جریان تاخیر (القایی) یا پیشرو (خازنی) کمک کرده و در نتیجه اختلاف فاز بین جریان و ولتاژ را کاهش می‌دهند.
• کاهش اتلاف انرژی: با بهبود ضریب توان، خازن‌های اصلاح ضریب توان خشک به طور قابل توجهی اتلاف انرژی را کاهش می‌دهند و به سیستم انرژی سازگارتر با محیط زیست کمک می‌کنند.
• بهبود راندمان و طول عمر: توسط بهینه‌سازی ضریب توان، این خازن‌ها تقاضای سیستم الکتریکی را کاهش می‌دهند و منجر به بهبود راندمان و طول عمر آن می‌شوند.

خازن‌های اصلاح ضریب توان خشک با ارائه کاهش تلفات انرژی و بهبود کارایی سیستم‌های برق، نقش مهمی در بهبود کیفیت توان و کارایی سیستم‌های برق دارند. با این حال، استفاده بهینه و درست از این خازن‌ها نیازمند درک دقیق از عملکرد و مشخصات فنی آنها است تا مشکلات احتمالی در سیستم‌های برقی جلوگیری شود.

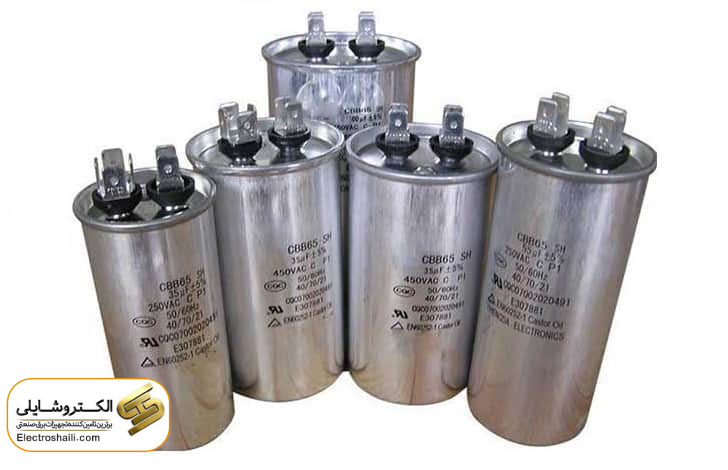

خازن‌های اصلاح ضریب توان روغنی

خازن‌های اصلاح ضریب توان روغنی یکی از ابزارهای مهم در بهبود راندمان انتقال و توزیع نیرو در سیستم‌های برق می‌باشند. این خازن‌ها با تصحیح ضریب توان، که اختلاف فاز بین ولتاژ و جریان در مدار AC است، به بهبود کیفیت توان و کارایی سیستم‌های برق کمک می‌کنند. در اینجا، به بررسی مشخصات، عملکرد و کاربردهای خازن‌های اصلاح ضریب توان روغنی می‌پردازیم.

مشخصات:

• ساختار و جنس: خازن‌های اصلاح ضریب توان روغنی عموماً از فیلم پلی پروپیلن متالایزه ساخته می‌شوند. هرچند برخی از آنها از فیلم یا کاغذ پلی استر متالیز شده نیز استفاده می‌کنند. خازن‌های کاغذ دو متالیزه معمولاً در کاربردهایی استفاده می‌شوند که نیازمند راه‌حل‌های اصلاح ضریب توان قوی هستند.
• محتوای هارمونیک و عملیات بدون گذرا: این خازن‌ها برای مدیریت محتوای هارمونیک بالا و عملکرد بدون گذرا طراحی شده‌اند. مناسب برای کاربردهایی که شامل بارهای القایی بزرگ مانند دکل‌های حفاری نفت، توربین‌های بادی، موتورهای بزرگ و کوره‌های قوس الکتریکی هستند.

عملکرد:

مکانیسم تصحیح ضریب توان در این خازن‌ها بر اساس جذب توان تکراری و اصلاح نسبت توان فعال به توان تکراری (ضریب توان) است. با کاهش خط تغذیه از توان راکتیو، این خازن‌ها به بهبود ضریب توان کمک می‌کنند. این امر با ذخیره انرژی معکوس مغناطیسی به دست می‌آید و در نتیجه جریان عقب ماندگی را جبران می‌کند و ضریب توان کلی را بهبود می‌بخشد.

کاربردها:

• استفاده صنعتی و تجاری: خازن‌های اصلاح ضریب توان روغنی به طور گسترده در صنایع مختلف برای اصلاح ضریب توان، کاهش توان راکتیو و افزایش راندمان مصرف برق توسط بارهای القایی استفاده می‌شوند. این امر منجر به کاهش تلفات، بهبود ولتاژ، افزایش ظرفیت سیستم و کاهش قبوض برق می‌شود.
• گزینه‌های نصب: این خازن‌ها را می‌توان به عنوان خازن جداگانه برای نصب یا تعویض آسان یا به عنوان بانک خازن برای پست‌های برق یا تأسیسات بزرگ نصب کرد. سیستم‌های سوئیچینگ اتوماتیک می‌توانند خازن دقیق تصحیح ضریب توان را فراهم کنند و آنها را برای تاسیسات با بارهای متعدد و شرایط متغیر مناسب سازد.

خازن‌های اصلاح ضریب توان روغنی با اصلاح ضریب توان، نقش بسیار مهمی در بهبود راندمان انتقال و توزیع نیرو در سیستم‌های برق ایفا می‌کنند. با توانایی مدیریت محتوای هارمونیک بالا و ارائه مزایایی از نظر کاهش تلفات و بهبود کارایی، این خازن‌ها به یک جزء ضروری در سیستم‌های تصحیح ضریب توان تبدیل شده‌اند.

مقایسه خازن‌های تصحیح ضریب توان خشک و روغنی

در جهت مقایسه خازن‌های تصحیح ضریب توان خشک و روغنی، می‌توان به تفاوت‌های کلیدی در ساختار، عملکرد، و تأثیرات زیست محیطی آنها اشاره کرد. این مقایسه به منظور ارائه دیدگاهی جامع و دقیقتر بر روی ویژگی‌های هر نوع خازن انجام می‌شود:

آغشته‌سازی و ولتاژ تخلیه جزئی:

• خازن‌های روغنی: از مایع اشباع کننده‌ای برای آغشته‌سازی استفاده می‌کنند که جایگزین حفره‌های هوا در اسپری روی می‌شود و ولتاژ تخلیه جزئی بالاتری دارند.
• خازن‌های خشک: این نوع خازن‌ها بدون استفاده از روغن آغشته می‌شوند و ولتاژ تخلیه جزئی کمتری دارند.

آب‌بندی هرمتیک:

• خازن‌های روغنی: به صورت هرمتیک آب‌بندی می‌شوند که از تحت تأثیر قرار گرفتن در شرایط جوی جلوگیری می‌کند.
• خازن‌های خشک: این نوع خازن‌ها معمولاً به صورت آب‌بندی هرمتیک نیستند و ممکن است تحت تأثیر محیط قرار بگیرند.

ساختار و دوام:

• خازن‌های روغنی: عناصر زخم آنها در ظروف فلزی با ضخامت کافی محصور شده و به صورت هرمتیک مهر و موم می‌شوند. این ساختار به دوام و پایداری بیشتری منجر می‌شود.
• خازن‌های خشک: معمولاً از ساختاری ساده‌تر برخوردارند که در مقایسه با خازن‌های روغنی، دوام کمتری دارند.

خنک‌کننده و مناسب برای شرایط گرمسیری:

• خازن‌های روغنی: جریان آزاد مواد اشباع داخل ظروف خازن، خنک‌کننده‌ای یکنواخت فراهم می‌کند که برای شرایط گرمسیری بسیار مناسب است.
• خازن‌های خشک: در مقایسه با خازن‌های روغنی، خازن‌های خشک برای شرایط گرمسیری مناسبی ندارند و عملکرد آنها ممکن است تحت تأثیر قرار گیرد.

مواد دی‌الکتریک:

• خازن‌های روغنی: از مواد دی‌الکتریکی مخصوصی برای آغشته‌سازی استفاده می‌کنند که ویژگی‌های خاصی از قبیل ولتاژ تخلیه جزئی بالاتر را فراهم می‌کنند.
• خازن‌های خشک: مواد دی‌الکتریک آنها معمولاً از پلی‌پروپیلن یا مواد مشابه تشکیل شده و برخی از آنها خواص خود ترمیمی را نیز دارند.

تلفات دی‌الکتریک:

• خازن‌های روغنی: تلفات دی‌الکتریک آنها معمولاً کمتر از خازن‌های خشک است.
• خازن‌های خشک: این نوع خازن‌ها تلفات دی‌الکتریک پایینی دارند که برای حفظ راندمان در سیستم‌های قدرت بسیار مهم است.

ملاحظات زیست محیطی و ایمنی:

• خازن‌های روغنی: به دلیل نیاز به آغشته‌سازی خلاء روغن، ممکن است مشکلاتی مانند نشت روغن و احتمالاً آلودگی زیست محیطی به وجود آید.
• خازن‌های خشک: معمولاً از لحاظ زیست محیطی و ایمنی از مشکلات کمتری برخوردارند.

انتخاب بین خازن‌های روغنی و خازن‌های خشک بستگی به الزامات کاربردی خاص، شرایط محیطی، و ملاحظات هزینه دارد. هر یک از این نوع خازن‌ها ویژگی‌ها و مزایای منحصر به فردی دارند که باید با توجه به نیازهای مشخص سیستم، انتخاب شوند.

جمع بندی

از زمانی که خازن‌ها وظایف مهمی را در اصلاح ضریب توان و بهبود عملکرد سیستم‌های الکتریکی ایفا می‌کنند، مقایسه بین خازن‌های اصلاح ضریب توان خشک و روغنی مورد توجه قرار گرفته است. خازن‌های روغنی با ویژگی‌هایی همچون ولتاژ تخلیه جزئی بالا، ساختار هرمتیک آب‌بندی شده و دوام بیشتر، از جمله مزایایی هستند که آن‌ها را به گزینه‌ی مناسبی برای شرایطی که نیاز به پایداری بیشتر دارند، تبدیل کرده‌اند. از سوی دیگر، خازن‌های خشک با خواصی همچون تلفات دی‌الکتریک کمتر و خودترمیمی، به گزینه‌ای مطلوب برای کاربردهایی که نیاز به کاهش تلفات انرژی و ارائه‌ی حفظ‌های خود به خود دارند، تبدیل شده‌اند.

به طور کلی، انتخاب بین این دو نوع خازن باید بر اساس نیازها، شرایط محیطی و مشخصات فنی هر سیستم الکتریکی انجام شود. به‌علاوه، از آنجایی که هر نوع خازن دارای ویژگی‌ها و مزایای خاص خود است، ممکن است انتخاب بهینه برای هر سیستم متفاوت باشد. برای مثال، در شرایطی که نیاز به پایداری بیشتر و دوام طولانی‌تر است، استفاده از خازن‌های روغنی توصیه می‌شود، درحالی که در مواردی که نیاز به کاهش تلفات انرژی و خواص خودترمیمی وجود دارد، خازن‌های خشک بهترین گزینه خواهند بود. در نتیجه، درک دقیق از ویژگی‌ها و نیازهای سیستم الکتریکی، کمک می‌کند تا انتخاب بهینه‌تری بین این دو نوع خازن انجام شود.
