نحوه نصب و راه اندازی کلید های کامپکت اتوماتیک

در دنیای امروزی پیشرفت تکنولوژی به سرعتی فراگیر شده و سیستم‌های اتوماتیک در بسیاری از جوانب زندگی ما وارد شده‌اند. یکی از مواردی که به دلیل امکانات و امنیتی که ارائه می‌دهند، در ساختمان‌ها و مکان‌های عمومی رواج یافته، استفاده از کلیدهای کامپکت اتوماتیک است. این کلیدها، نه تنها برای افزایش امنیت و کاهش هزینه‌ها، بلکه برای ارتقاء راحتی و کاربری نیز مورد توجه قرار گرفته‌اند. در این مقاله در مورد نحوه نصب کلید اتوماتیک سه فاز بیشتر صحبت می کنیم.

کلیدهای کامپکت اتوماتیک با ویژگی‌های منحصر به فرد خود، از جمله قابلیت کارکرد اتوماتیک، ساختار فشرده و قابلیت نصب در انواع محیط‌ها، تبدیل به یکی از ابزارهای حیاتی در اتوماسیون ساختمانی شده‌اند.

اما نصب و راه‌اندازی صحیح این کلیدها یک فرایند حساس است که نیازمند دانش و مهارت تخصصی می‌باشد. این مقاله به بررسی مراحل و روش‌های نصب و راه‌اندازی کلید کامپکت اتوماتیک می‌پردازد و به شیوه‌های اجرایی مورد استفاده در این فرآیند می‌پردازد.

به طور کلی، در این مقاله مراحل نصب کلیدهای اتوماتیک را از شناسایی قطعات تا راه‌اندازی و عملکرد آن‌ها، به‌صورت جامع بررسی خواهیم کرد. همچنین به اهمیت انجام این فرآیند توسط افراد ماهر و تخصصی و اقداماتی که برای اطمینان از کارکرد صحیح کلیدهای اتوماتیک لازم است، پرداخته خواهد شد.

کلید اتوماتیک کامپکت و ویژگی های آن

کلید اتوماتیک کامپکت MCCB (Molded Case Circuit Breaker) یک دستگاه الکترونیکی است که برای حفاظت از مدارهای الکتریکی در مقابل افزایش جریان و اتصال‌های کوتاه استفاده می‌شود. این نوع کلیدها دارای یک بدنه محافظتی محکم و مقاوم هستند که به طور خودکار در صورت بروز خطر جریان بالا، مدار را قطع می‌کنند تا از خسارات جدی جلوگیری کنند.

ویژگی‌های کلید اتوماتیک کامپکت MCCB شامل موارد زیر است:

حفاظت الکتریکی: این کلیدها برای حفاظت از مدارهای الکتریکی در برابر جریان‌های بالا و اتصال‌های کوتاه طراحی شده‌اند.

مقاومت و پایداری: بدنه محافظتی محکمی دارند که از سوختگی و خرابی ناشی از شرایط نامطلوب محافظت می‌کند.

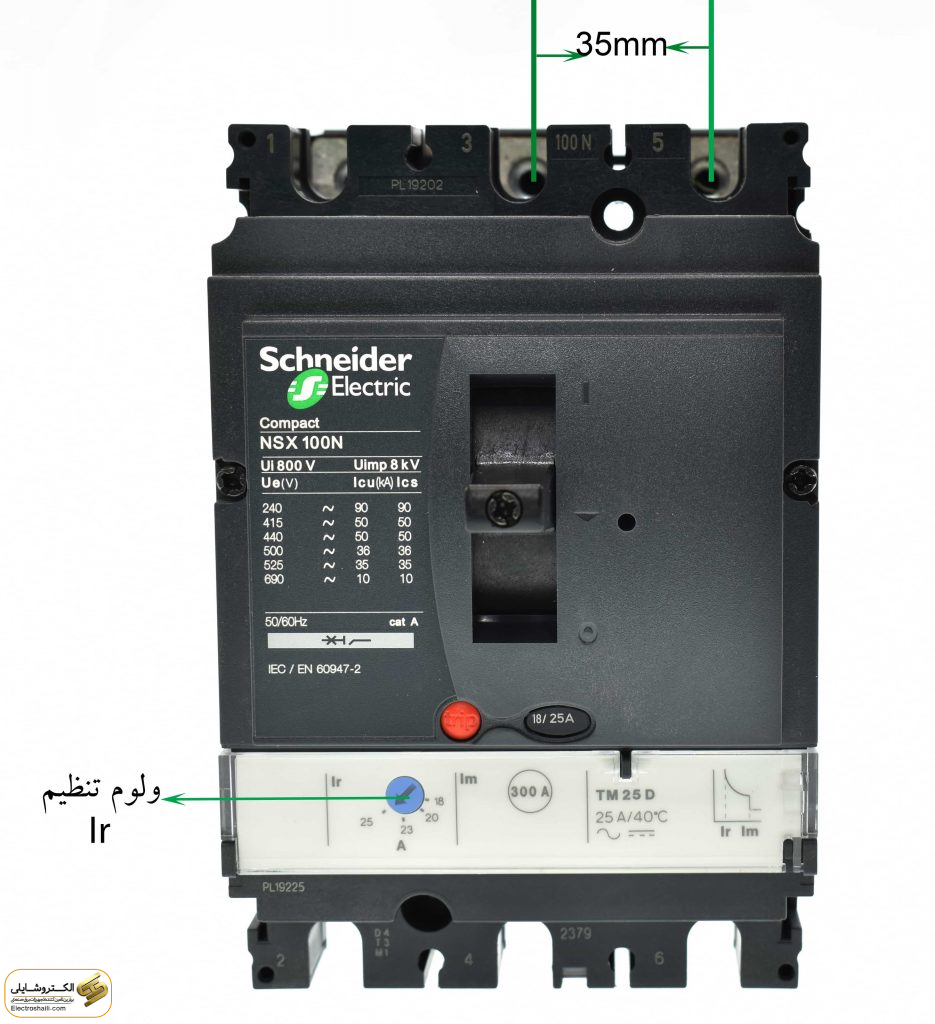

قابلیت تنظیم: برخی از کلیدهای MCCB دارای قابلیت تنظیم جریان حداکثر قطعی هستند که امکان تنظیم و تطبیق آن‌ها با نیازهای مختلف را فراهم می‌کند.

کاربری آسان: طراحی کوچک و فشرده آن‌ها امکان نصب و استفاده راحت در انواع سیستم‌های الکتریکی را فراهم می‌کند.

امنیت بالا: دارای سیستم‌های حفاظتی پیشرفته هستند که از احتمال خطرات الکتریکی جلوگیری می‌کنند.

با توسعه سیستم‌های اتوماسیون و افزایش نیاز به ایمنی در شبکه‌های توزیع برق، استفاده از کلیدهای کامپکت اتوماتیک در تابلوهای برق صنعتی و ساختمانی به یک ضرورت تبدیل شده است. این کلیدها وظیفه دارند از تجهیزات الکتریکی در برابر اضافه‌بار، اتصال کوتاه و خطاهای شبکه محافظت کنند و در شرایط اضطراری به صورت خودکار مدار را قطع نمایند.

کلیدهای کامپکت اتوماتیک به دلیل طراحی فشرده، قابلیت نصب آسان و امکان تنظیم جریان نامی، در تابلوهای برق کم‌جا، اتاق‌های برق و پروژه‌های صنعتی کاربرد گسترده‌ای دارند. به‌طور خاص در پروژه‌هایی که نیاز به تداوم کار و کاهش هزینه نگهداری وجود دارد، استفاده از مدل‌های استاندارد و قابل اطمینان اهمیت دوچندان پیدا می‌کند.

پیش از پرداختن به نحوه نصب کلید اتوماتیک سه فاز، لازم است بدانیم کلید بریکر چیست؛ زیرا کلید اتوماتیک در واقع یکی از انواع بریکرها در سیستم‌های برق محسوب می‌شود. کلید بریکر یک تجهیز حفاظتی در سیستم‌های برق است که برای قطع خودکار مدار در زمان اضافه‌بار، اتصال کوتاه یا خطای الکتریکی به‌منظور افزایش ایمنی و جلوگیری از آسیب تجهیزات استفاده می‌شود.

در بین برندهای رایج بازار، **کلیدهای اتوماتیک LS** به دلیل دوام مکانیکی بالا و دسترس‌پذیری مناسب قطعات یدکی، یکی از گزینه‌های متداول در صنعت برق ایران هستند. این نوع کلیدها در تابلوهای توزیع و کنترل صنعتی به سادگی نصب شده و تنظیمات آن‌ها با استانداردهای رایج برق صنعتی سازگار است.

ابزار و تجهیزات موردنیاز برای نصب کلید اتوماتیک سه فاز

برای نصب اصولی و ایمن کلید اتوماتیک سه فاز، استفاده از ابزار مناسب و تجهیزات استاندارد اهمیت زیادی دارد. انتخاب صحیح ابزار نه‌تنها کیفیت نصب را بالا می‌برد، بلکه از بروز خطاهای اجرایی، شل شدن اتصالات و افزایش دمای موضعی جلوگیری می‌کند.

در مرحله نخست، ابزارهای عمومی برق‌کاری مورد نیاز هستند. پیچ‌گوشتی دوسو و چهارسو با عایق استاندارد، آچار تخت و آچار آلن متناسب با پیچ‌های ترمینال کلید، از ابزارهای پایه نصب به شمار می‌روند. استفاده از آچار ترک‌متر برای سفت‌کردن پیچ‌های ترمینال با گشتاور توصیه‌شده سازنده، یکی از مهم‌ترین الزامات نصب حرفه‌ای کلید اتوماتیک سه فاز است.

برای کنترل ایمنی و صحت اتصالات، ابزارهای اندازه‌گیری مانند مولتی‌متر دیجیتال، فازمتر و در پروژه‌های صنعتی، کلمپ‌متر کاربرد فراوان دارند. این ابزارها به بررسی قطع بودن برق، صحت توالی فازها و مقدار جریان کمک می‌کنند.

از نظر تجهیزات جانبی، استفاده از سرسیم کابل استاندارد، کابلشو مناسب سطح مقطع، شینه یا باس‌بار، بست کابل و کانال سیم‌کشی ضروری است. همچنین وجود دستکش عایق، عینک ایمنی و کفش کار عایق، ایمنی نصاب را در حین نصب تضمین می‌کند. رعایت این موارد، نصب کلید اتوماتیک سه فاز را به فرآیندی ایمن و قابل‌اطمینان تبدیل می‌کند.

نکات قبل از نحوه نصب کلید اتوماتیک سه فاز

قبل از نصب کلید اتوماتیک کامپکت MCCB، برخی نکات مهم و ضروری وجود دارد که باید به آن‌ها توجه شود:

بررسی مکان نحوه نصب کلید اتوماتیک سه فاز: قبل از هرگونه نصب، مکان نصب کلید را بررسی کنید و اطمینان حاصل کنید که مکان انتخابی برای نصب مناسب است و از نظر فضایی و ایمنی مناسب است.

رطوبت، دما، گردوغبار و تهویه‌ی تابلو را بررسی کنید؛ برای گرمای تجمعی، فاصله‌گذاری و تهویه کافی لحاظ کنید.

بررسی مشخصات فنی: مشخصات فنی کلید MCCB را با نیازهای سیستم الکتریکی مورد استفاده مقایسه کنید. اطمینان حاصل کنید که جریان مورد نیاز سیستم توسط کلید پوشش داده می‌شود و سایر مشخصات فنی مطابق با استفاده مورد نظر شماست.

جریان نامی (In)، ظرفیت قطع (Icu/Ics)، کلاس تریپ، و توان اتصال کوتاه شبکه را با مشخصات کلید تطبیق دهید.

بررسی محیط اطراف: محیط اطراف کلید باید خشک و پاک باشد و از وجود هر گونه مواد قابل اشتعال یا خطر سوزشی اطمینان حاصل شود.

اعمال ایمنی الکتریکی: قبل از شروع به کار، مطمئن شوید که برق مربوطه قطع شده و هیچگونه جریان الکتریکی در مدار وجود ندارد. این کار از اهمیت بسیاری برخوردار است تا از خطرات الکتریکی جلوگیری شود.

رعایت دستورالعمل‌ها و استانداردها: همواره باید به دقت دستورالعمل‌ها و استانداردهای مرتبط با نصب کلید MCCB را مطالعه و رعایت کنید تا نصب به‌صورت صحیح و ایمن انجام شود.

آماده‌سازی ابزار و تجهیزات: اطمینان حاصل کنید که تمام ابزارها و تجهیزات مورد نیاز برای نصب به دسترس شماست و همه چیز آماده برای شروع کار است.

آچار ترک‌متر برای سفت‌کردن گشتاور، فازمتر و مولتی‌متر، سرسیم استاندارد، ریل/شاسی مناسب، بست و کانال کابل.

با رعایت این نکات، می‌توانید نصب کلید اتوماتیک کامپکت MCCB را به‌صورت صحیح و بدون مشکل انجام دهید.

مراحل نحوه نصب کلید اتوماتیک سه فاز

مرحله ۱: شناسایی گیره ی ریز

در مرحله اول از فرآیند نصب کلید اتوماتیک کامپکت MCCB، به شناسایی و تعیین مکان گیره ی ریز کلید پرداخته می‌شود. این مرحله بسیار اساسی است زیرا گیره‌های ریز نقش مهمی در نصب و عملکرد صحیح کلید اتوماتیک دارند.

گیره ی ریز معمولاً یک قطعه کوچک و مخفی درون کلیدهای اتوماتیک است. این قطعه به ظاهر ساده ولی با اهمیت، نقش مهمی در عملکرد کلید دارد. گیره ریز عموماً یک قسمت متحرک است که وقتی فشار داده می‌شود، کلید را به سمت باز یا بسته حرکت می‌دهد. این گیره‌ها عموماً در قسمت‌هایی از کلیدها که با نگه داشتن آن‌ها به صورت اتوماتیک عملکرد دستگاه را فعال یا غیرفعال می‌کند، قرار می‌گیرند.

برای شناسایی گیره ی ریز، ابتدا باید کلید را به دقت مورد بررسی قرار داد. بیشتر کلیدهای اتوماتیک دارای قسمت‌هایی هستند که با فشار دادن یا حرکت دادن آن‌ها، کلید را عملی می‌کنند. این قسمت‌ها عموماً به نظر قابل مشاهده نیستند و باید با دقت دیده شوند. گاهی اوقات گیرهٔ ریز درون یک روکش مخفی شده است و برای دسترسی به آن، نیاز به باز کردن یا جدا کردن بخش‌هایی از کلید دارید.

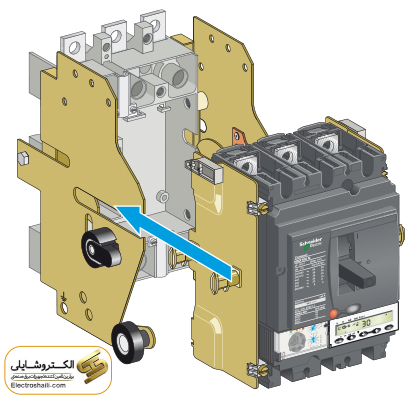

نصب کلید کامپکت

پس از شناسایی و تعیین موقعیت گیره ی ریز، مرحله بعدی در نصب کلید اتوماتیک، نصب خود کلید است. در این مرحله کلید با استفاده از گیره ی ریز به دستگاه مورد نصب می‌شود. اطمینان از نصب صحیح و مطمئن در محل خود از اهمیت بسیاری برخوردار است.

برای نصب کلید کامپکت اتوماتیک، ابتدا کلید را با استفاده از گیره ی ریز در موقعیت مورد نظر قرار دهید. این موقعیت ممکن است در یک پانل برق یا درون یک دستگاه باشد، بسته به کاربرد کلید.

مرحله ۲: تأمین جریان الکتریکی

پس از قرارگیری بوبین در مکان مربوطه، مرحله بعدی در نصب کلید کامپکت اتوماتیک تأمین جریان الکتریکی به بوبین است. این جریان الکتریکی ضعیف به بوبین وارد می‌شود و به عنوان منبع تغذیه برای عملکرد کلید اتوماتیک عمل می‌کند.

تأمین جریان الکتریکی:

1. تعیین نیازمندی‌های جریانی: قبل از هر چیز، نیازمندی‌های جریانی کلید اتوماتیک بررسی می‌شود. این نیازمندی‌ها بستگی به عملکرد و نوع کلید دارد و ممکن است متغیر باشد.
2. انتخاب منبع تغذیه: برای تأمین جریان الکتریکی، یک منبع تغذیه مناسب انتخاب می‌شود. این منبع می‌تواند از طریق شبکه برق عمومی یا سیستم‌های تولید برق محلی مانند باتری‌ها باشد.
3. اتصال به بوبین: جریان الکتریکی از منبع تغذیه به بوبین کلید اتوماتیک متصل می‌شود. این اتصال باید به‌طور صحیح و ایمن انجام شود تا کلید به درستی عمل کند و هیچگونه خطری برای سیستم ایجاد نشود.
4. بررسی عملکرد: پس از تأمین جریان الکتریکی، عملکرد کلید اتوماتیک باید بررسی شود. اطمینان حاصل شود که کلید به‌طور صحیح و با قدرت لازم عمل می‌کند و هیچ مشکلی در فعالیت آن وجود ندارد.

مرحله ۳: خاصیت آهن‌ربایی

در این مرحله، جریان الکتریکی که وارد بوبین شده است، خاصیت آهن‌ربایی را در بوبین ایجاد می‌کند. این خاصیت باعث می‌شود که هسته فلزی کلید به سمت خود جذب شود و کلید را به موقعیت مورد نظر حرکت دهد.

آهن‌ربایی:

1. تولید میدان مغناطیسی: با وارد شدن جریان الکتریکی به بوبین، یک میدان مغناطیسی حول بوبین تولید می‌شود. این میدان مغناطیسی بر اساس قانون امپر تولید می‌شود و قدرت و جهت آن به جریان الکتریکی وابسته است.
2. جذب هسته فلزی: زمانی که جریان الکتریکی به بوبین وارد می‌شود، میدان مغناطیسی تولید شده توسط بوبین باعث می‌شود که هسته فلزی کلید (که معمولاً از آهن یا آلیاژهای فلزی دیگر تشکیل شده است) به سمت خود جذب شود.
3. حرکت کلید: جذب هسته فلزی توسط میدان مغناطیسی باعث می‌شود کلید اتوماتیک به موقعیت مورد نظر حرکت کند. این حرکت معمولاً باز یا بسته شدن کلید است که به عملکرد کلید وابسته است.
4. تأثیر قدرت جریان: قدرت جریان الکتریکی و ولتاژ موجود در بوبین مستقیماً بر قدرت میدان مغناطیسی و بنابراین قدرت جذب هسته فلزی تأثیر می‌گذارد. افزایش قدرت جریان الکتریکی می‌تواند باعث افزایش قدرت جذب هسته شود.

این مرحله از اهمیت بسیاری برخوردار است زیرا عملکرد کلید اتوماتیک بستگی به آهن‌ربایی بوبین دارد. اگر آهن‌ربایی به درستی انجام نشود، کلید ممکن است به‌طور صحیح عمل نکند یا عمر مفید آن کاهش یابد. بنابراین، اطمینان از انجام صحیح این مرحله ضروری است تا کلید به‌طور بهینه عمل کند.

مرحله ۴: بررسی عملکرد کلید

سرانجام، پس از ایجاد آهن‌ربایی و جذب هسته فلزی، هسته فلزی کلید به سمت مورد نظر سوق داده می‌شود و عملکرد کلید فعال می‌شود. در این مرحله، کلید به‌طور اتوماتیک در موقعیت باز یا بسته قرار می‌گیرد.

عملکرد کلید:

1. حرکت هسته فلزی: پس از ایجاد آهن‌ربایی و جذب هسته فلزی توسط میدان مغناطیسی، هسته فلزی به سمت مورد نظر، به‌طور معمول درون یک محفظه کلید، سوق داده می‌شود. این حرکت هسته فلزی به عملکرد کلید بستگی دارد و معمولاً باز یا بسته شدن کلید است.
2. تغییر حالت کلید: با حرکت هسته فلزی، کلید به موقعیت مورد نظر منتقل می‌شود. این موقعیت ممکن است شامل باز یا بسته شدن کلید باشد، به‌طوری که عملکرد دستگاه یا سیستم مرتبط با کلید، فعال یا غیرفعال شود.
3. قفل شدن در موقعیت: پس از حرکت هسته فلزی به موقعیت مورد نظر، کلید در آن موقعیت قفل می‌شود. این به‌طور اتوماتیک اتفاق می‌افتد و کلید به‌طور مطمئن در موقعیت خود قرار می‌گیرد.
4. عملکرد اتوماتیک: این عملکرد به‌طور کاملاً اتوماتیک انجام می‌شود، بدین معنی که بدون نیاز به دخالت دستی، کلید به موقعیت مورد نظر منتقل می‌شود.

خطاهای پرتکرار در نصب کلید اتوماتیک سه فاز

• سفت‌کردن «حدسی» پیچ‌ها بدون ترک‌متر

• بی‌توجهی به ترتیب فاز و جهت‌دار نصب

• تنظیم اشتباه جریان تریپ و Ics/Icu

• عدم توجه به توان اتصال کوتاه شبکه و انتخاب کلید نامتناسب

• عبور کابل‌ها از مسیرهای پرحرارت یا کنار تجهیزات پُر‌تلفات بدون فاصله‌ی ایمن

نگهداری و سرویس دوره‌ای

• بازدید فصلی: تمیزی، نشتی عایقی، و وضعیت ترمینال‌ها

• تست کنتاکت‌های کمکی و جانبی‌ها (به‌خصوص شنت‌تریپ)

• بازبینی آثار داغی/جرقه‌زدگی: تغییر رنگ عایق یا بوی سوختگی هشداردهنده است

جمع بندی

در نتیجه، نصب و راه‌اندازی کلیدهای کامپکت اتوماتیک امری حیاتی برای ایمنی و عملکرد بهینه سیستم‌های برقی است. با رعایت مراحل شناسایی گیره، نصب کلید، قرارگیری بوبین، تأمین جریان الکتریکی، آهن‌ربایی و عملکرد کلید، امکان فعال شدن و غیرفعال شدن اتوماتیک کلید فراهم می‌شود. از آنجایی که نصب کلید اتوماتیک نیازمند دقت و دانش فنی است، بهتر است این کار توسط افراد متخصص و ماهر انجام شود. همچنین اطمینان از اتصالات الکتریکی صحیح و بررسی دقیق عملکرد کلید بعد از نصب امری ضروری است. با انجام صحیح این مراحل، از ایجاد خطرات برای سیستم و افراد جلوگیری می‌شود و عملکرد مطلوبی از کلیدهای کامپکت اتوماتیک حاصل می‌شود.

سوالات متداول (FAQ)

آیا کلید کامپکت با مینیاتوری قابل جایگزینی است؟

خیر. کاربری و ظرفیت قطع آن‌ها متفاوت است؛ مینیاتوری برای حفاظت نهایی و مدارهای فرعی، کامپکت برای ورودی‌ها و بارهای با جریان بالاتر.

تنظیم جریان تریپ را چطور انتخاب کنیم؟

بر اساس جریان نامی بار و منحنی راه‌اندازی. برای بارهای موتوری، حتماً Inrush را در نظر بگیرید و از کلاس مناسب استفاده کنید.

آیا استفاده از شنت‌تریپ الزامی است؟

خیر، اما در تابلوهایی که به قطع اضطراری از راه دور نیاز است، بسیار توصیه می‌شود.

آیا امکان نصب تجهیزات جانبی روی کلید اتوماتیک ABB وجود دارد؟

بله. کلیدهای ABB قابلیت نصب شنت‌تریپ، آندرولتاژ، کنتاکت کمکی و دستگیره بیرونی تابلو را دارند. این موضوع باعث می‌شود که در سیستم‌های حفاظتی و اتوماسیون صنعتی، انعطاف‌پذیری بالایی داشته باشند.
