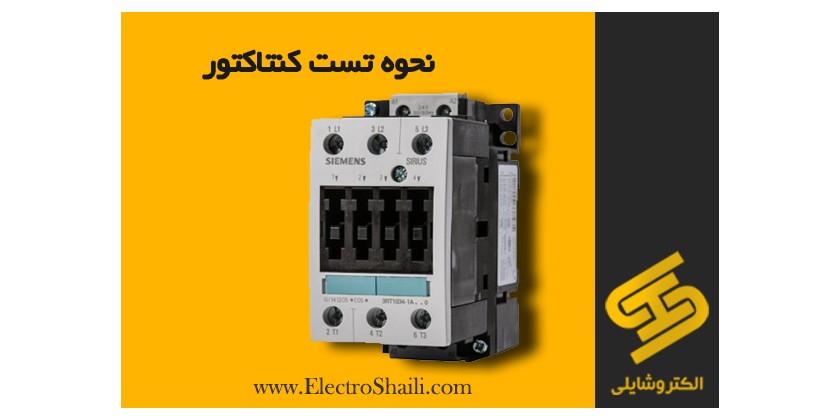

نحوه تست کنتاکتور را در این مقاله یاد بگیرید

از آنجایی‌که کنتاکتور در مدار قدرت قرار می‌گیرد و وظیفه قطع و وصل جریان بالای مدار را برعهده دارد، لذا یکی از قطعاتی است که خرابی آن زیاد اتفاق می‌افتد، از طرفی قیمت نسبتا بالای آن و همچنین وجود قطعات یدکی دلیلی است تا هر برق‌کار صنعتی ملزم به یادگیری نحوه تست این قطعه پرکاربرد باشد. آیا شما تست سالم بودن کنتاکتور رو بلدید؟ در این مقاله تلاش کردیم تا نحوه تست کنتاکتور را ارائه کنیم. با ما همراه باشید…

نکته مهم تست کنتاکتور

توجه: در شروع کار و برای حفاظت خود، باید کنتاکتور از مدار خارج شود، برای این‌کار، سیم‌های ورودی و خروجی کنتاکتور را بعد از علامت‌گذاری و شماره‌گذاری باز و از مدار خارج کنید.

نحوه تست کنتاکتور سه‌ فاز- تست کنتاکتور
نحوه تست کنتاکتور سه‌ فاز



نحوه تست کنتاکتور سه‌ فاز

برای تست سالم بودن کنتاکتور نیاز به تجهیزات زیر داریم:

  1. منبع تغذیه برای تامین ولتاژ نیاز تحریک کنتاکتور
  2. مولتی‌متر (ترجیحا دیجیتال)
  3. مقداری سیم

  این تست شامل دو مرحله “تست بوبین” و “تست پلاتین‌ها” می‌شود که در ادامه شرح می‌دهیم.

در صورتی‌که بوبین کنتاکتور و پلاتین (کنتاکت) آن سالم باشد، یعنی کنتاکتور سالم است


تست بوبین کنتاکتور

ابتدا ولتاژ مورد نیاز بوبین (تحریک) کنتاکتور را به آن اعمال کنید، با این‌کار باید یک‌صدای “کلیک” شنیده شود و تکانی را روی کنتاکتور احساس کنید. بعضی از کنتاکتورها ممکن است نوعی نشانگر مکانیکی داشته باشند، که با تحریک کنتاکتور جابه‌جا شوند.

چنانچه با نحوه نصب کنتاکتور آشنا نیستید، خواندن مقاله زیر را به شما پیشنهاد می‌دهیم:



اگر نتیجه این مرحله مطابق انتظار بود، به مرحله بعد می‌رویم. اگر موارد بالا حاصل نشد، احتمالاً بوبین کنتاکتور آسیب‌دیده و نیاز به تعویض آن است.

تست پلاتین‌ها

با استفاده از یک مولتی‌متر دیجیتال یا آنالوگ وضعیت کنتاکت‌ها را بررسی می‌کنیم، برای اینکار مولتی‌متر را در حالت تست اتصال کوتاه (تست بوق) یا تست اهم قرار می‌دهیم:

  1. اگر کنتاکتور را با اعمال ولتاژ به بوبین تحریک کردیم، باید با اتصال پراب‌های مولتی‌متر بین L1-T1 و L2-T2 و L3-T3 اتصال کوتاه نشان دهد یا مقدار اهم حدود صفر (بین 10 تا 50) خوانده شود.



      2.اگر کنتاکتور تحریک نباشد، باید با اتصال پراب‌های مولتی‌متر بین ترمینال‌های L1-T1 و L2-T2 و L3-T3، مدار اتصال باز یا اهم بینهایت ببینیم



هر دو تست فوق و برای هر سه ترمینال باید انجام شود. اگر نتایج مطابق آنچه شرح داده شد، نبود، یعنی پلاتین مشکل دارد و باید پلاتین‌ها تعویض گردد.
